扇形圆弧带安装孔铝挤压型材结构

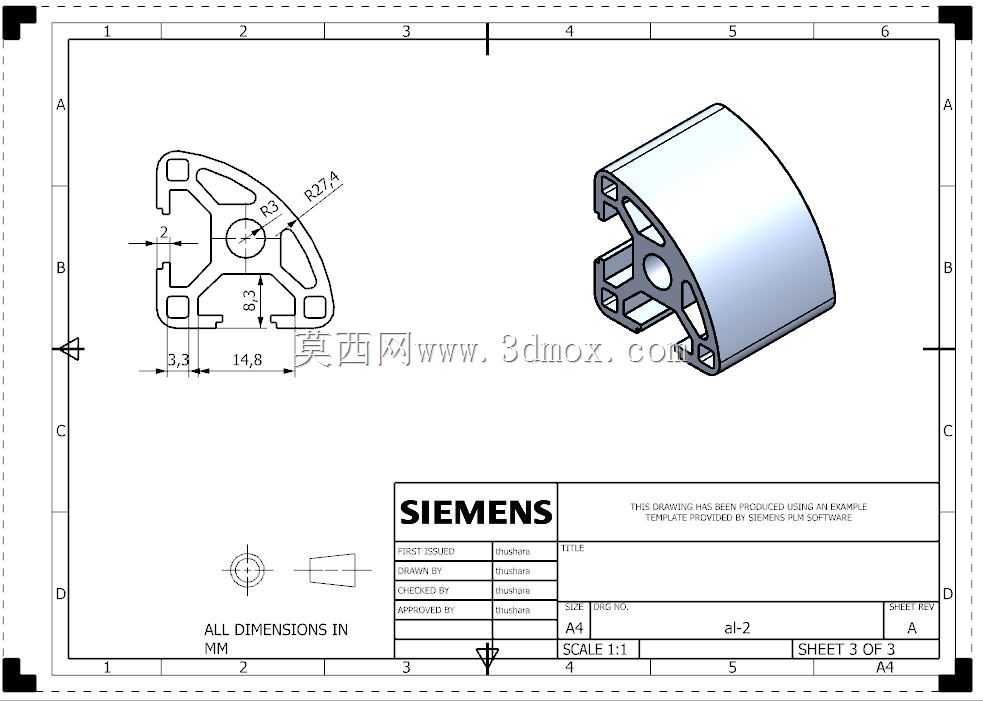

这款扇形圆弧结构的铝挤压构件，主要面向工业框架搭建、弧形防护围挡、设备圆弧包边、模块化流水线转角衔接等应用场景，在自动化生产线外围防护、检测设备弧形机架、展示装置圆弧支撑结构中都能发挥适配作用，能够填补常规直条铝型材无法覆盖的弧形转角装配需求，减少现场拼接直型材做圆弧过渡产生的接缝错位、拼接强度不足等问题。从功能特性来看，该构件采用挤压成型工艺，截面自带多组空腔结构，在保证整体结构刚性的同时有效降低构件自重，截面分布的多组安装孔位与卡槽结构，可直接配合标准紧固件、配套封边条与连接角件完成装配，无需二次加工多余安装位，能够大幅缩短现场装配的周期。设计过程中，针对圆弧过渡的受力特性做了截面壁厚优化，外侧圆弧面做了平滑过渡处理，避免尖锐棱角带来的装配磕碰风险，内侧的多组加强筋沿型材挤压方向贯通布置，既可以提升构件抗弯折、抗扭转变形的能力，也能为后续加装传感器走线、小型气动管路排布预留内置空腔，避免管线外露影响设备整体整洁度。从外形尺寸与安装边界来看，该构件外圆弧半径为27.4mm，内侧圆弧过渡半径为R3，截面横向总宽度为14.8mm，靠近内侧安装位的定位尺寸为8.3mm，侧边安装边宽度为3.3mm，整体截面轮廓规整，挤压成型后尺寸一致性好，装配时相邻构件拼接缝隙可控制在0.2mm以内，能够满足高精度设备外装的外观要求。构件的安装孔位沿型材长度方向可按需定尺裁切后加工，适配不同长度的弧形框架搭建需求，安装时可通过端面连接板、弧形角槽连接件完成与直型材的无缝衔接，整体装配后结构稳定，表面可做阳极氧化、喷塑等不同表面处理，适配不同工业场景的耐腐蚀、外观配色需求，在轻量化设备机架、弧形安全防护栏、圆弧导向轨道等场景中都能可靠使用，兼顾结构强度、装配便捷性与外观整洁度的多重需求。
