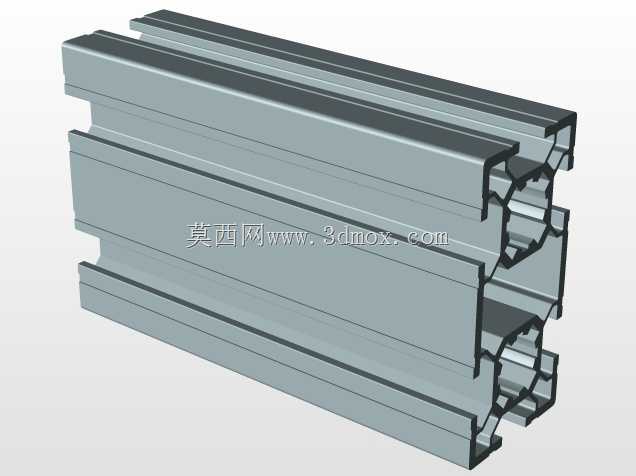

30x60规格双槽工业铝挤型材结构

这款30x60规格的双槽工业铝型材，是自动化设备机架搭建场景中应用频次极高的基础构件，日常在输送线侧梁、设备防护栏框架、小型工作台支撑立梁、检测设备工装架的搭建作业中，都能见到这类型材的身影。不同于常规单槽铝型材，这款型材采用双列T型槽并行布局，槽口尺寸适配行业通用的M6、M8规格T型螺栓，安装时无需在型材本体额外打孔攻丝，只需将螺栓头卡入槽道滑动至指定点位，配合法兰螺母即可完成各类连接件、面板、功能附件的锁紧固定，能大幅缩减现场装配的加工工时，也方便后期设备改造时的构件位置调整。从截面设计来看，型材的壁厚控制兼顾了结构刚性与轻量化需求，中间的加强筋布局经过力学优化，在60mm宽度方向的抗弯曲表现优于同壁厚的单槽30系列型材，当作为水平承载梁使用时，在常规1米跨距下的形变量能控制在设备安装允许的公差范围内，可承载中小型气动元件、传感器组件、轻型操作面板的重量，不会出现长期负载下的塑性形变。型材的安装边界设计充分考虑了通用装配需求，两端可搭配对应规格的端盖完成封口处理，避免杂物进入槽道内部，也能提升框架整体的外观整洁度；侧面槽道可兼容弹性螺母、滑块螺母等多种预装连接件，不管是搭建正交的直角框架，还是搭配角度连接件搭建倾斜的防护支架，都能找到对应的安装点位。在实际选型应用中，这类30x60规格的型材常和3030、3090等同系列铝型材搭配使用，通过专用的角槽连接件、内置连接件完成拼接，无需复杂的焊接工艺，整个框架的装配精度完全由型材本身的截面尺寸精度保证，只要下料时的长度切割公差控制在±0.2mm以内，拼接后的框架平面度、垂直度都能满足普通工业设备的安装要求。另外，型材表面经过阳极氧化处理，表层的氧化膜具备不错的耐磨与抗腐蚀性能，在普通车间环境下长期使用不会出现表层锈蚀、掉漆的问题，日常维护只需擦拭表面浮尘即可，不需要额外做表面防腐处理。在设计配套的三维结构时，这款型材的模型严格还原了实际截面的所有细节，包括槽道的倒角尺寸、加强筋的厚度、安装槽的内部卡位尺寸，在进行虚拟装配时，能直接完成螺栓、连接件的配合干涉检查，避免实际装配时出现槽位错位、连接件无法卡入的问题，能有效减少前期设计阶段的错漏，缩短从设计到实物搭建的周期。
