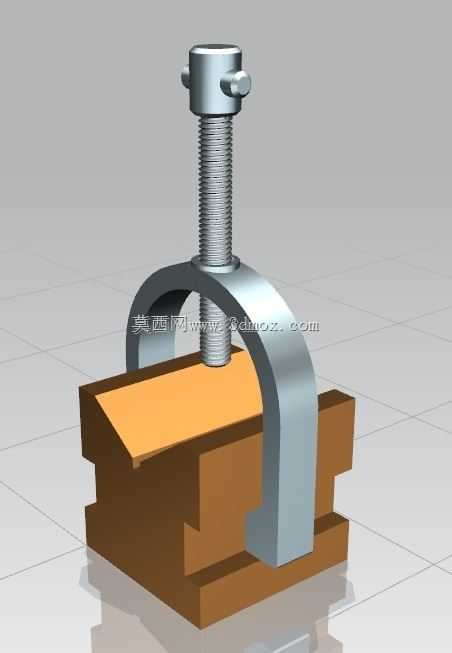

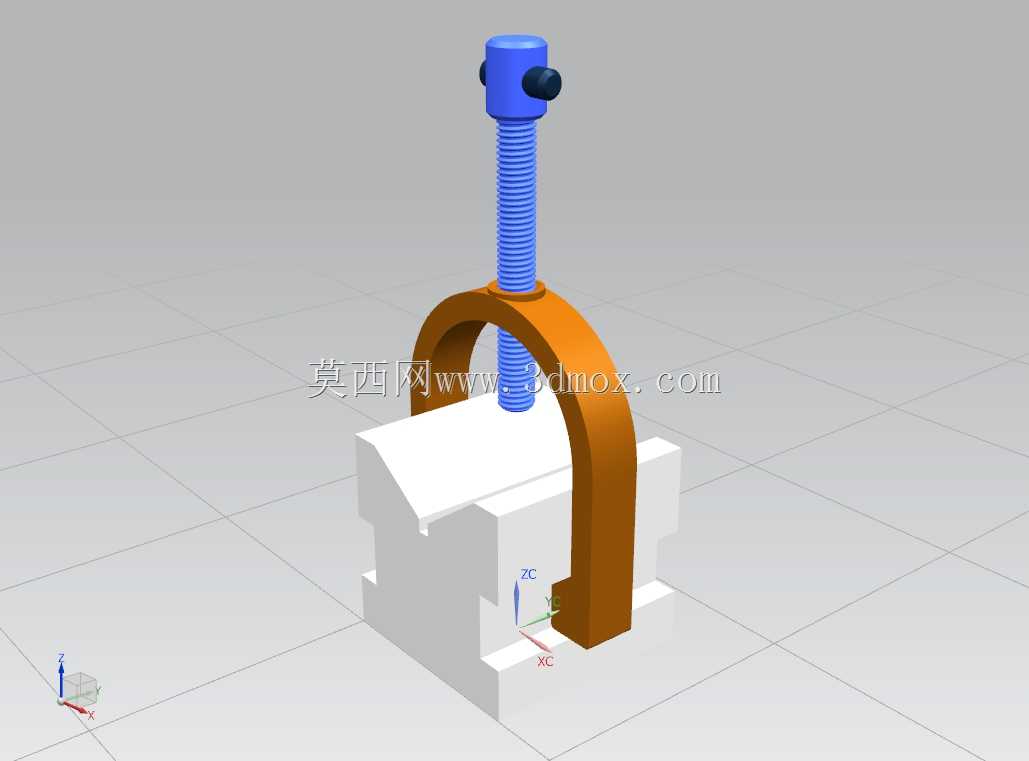

带手柄锁紧机构的弓形V形夹持工装

这类带手柄与销的V形夹持结构，在机加工划线、工件检测、小型零件铣削钻孔工序中应用十分普遍，主要用来装夹轴类、板类异形工件，避免加工过程中工件出现位移、翘曲问题。实际车间使用时，V形座的V型槽角度多采用90度通用设计，可适配不同直径的圆柱类工件定位，搭配上方的弓形压架与顶紧螺杆，能同时实现工件的定位与夹紧动作，省去了多套夹具切换的辅助时间。

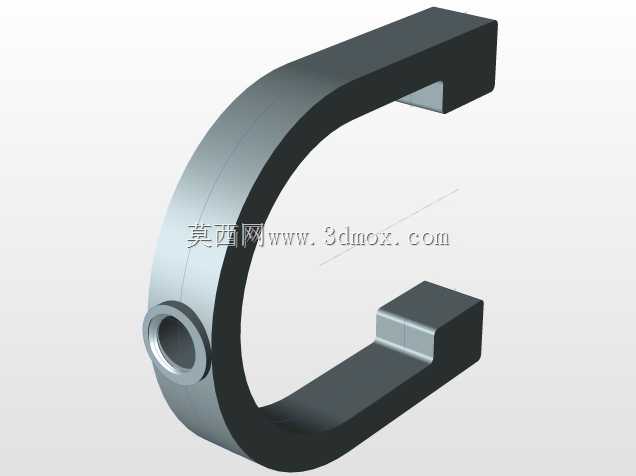

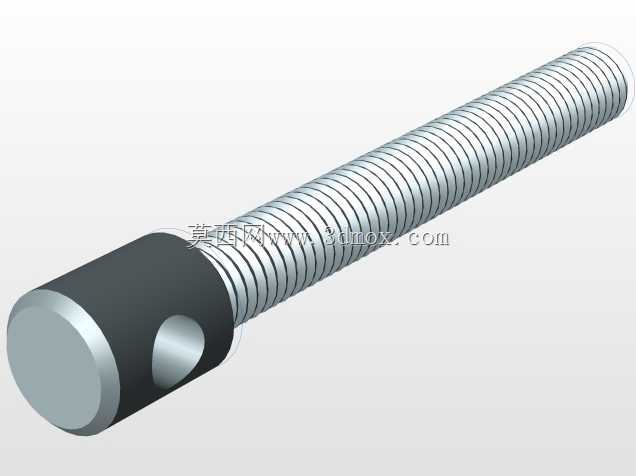

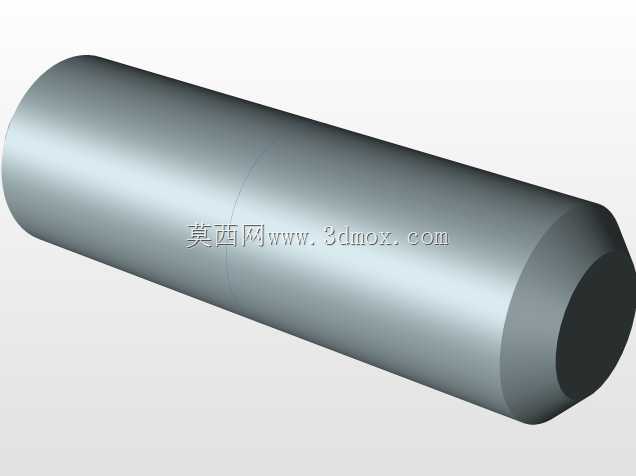

从结构设计逻辑来看，弓形架的弧度经过受力校核，在螺杆顶紧时不会出现过度形变，两侧的支撑脚直接贴合V形座的上端面，夹紧力可均匀传递到工件接触面，不会出现局部压痕或夹持偏斜。螺杆顶端的横向手柄无需额外工具，操作人员徒手即可完成锁紧与松开动作，手柄与螺杆之间通过圆柱销固定，长期使用出现磨损后可单独更换销件，降低维护成本。螺杆下端的压头做了平面处理，接触板类工件时可增大接触面积，避免压伤工件表面，若装夹圆柱件也可更换配套的V形压头，适配不同装夹需求。

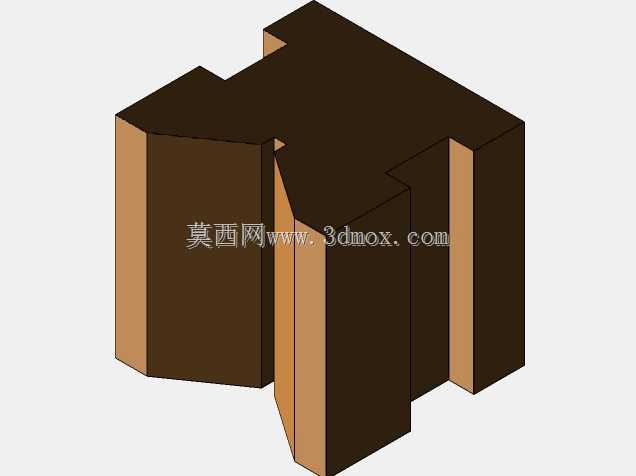

安装边界方面，V形座底部做了平行定位槽，可直接适配机床工作台的T型槽安装，通过T型螺栓即可快速固定在铣床、钻床或划线平台上，整体夹持高度可根据工件厚度调整螺杆旋入深度，常规款可适配厚度在50mm以内的板件、直径80mm以内的轴类工件，夹紧行程覆盖车间多数小型零件的装夹需求。实际使用中要注意，螺杆与弓形架的螺纹副需定期涂抹润滑脂，避免铁屑进入螺纹缝隙造成卡滞，弓形架的两个支撑脚需保证与V形座端面完全贴合后再锁紧螺杆，防止单侧受力导致弓形架变形。这类夹持结构相比普通平口钳，对异形工件、轴类零件的定位精度更高，装夹动作更快，在单件小批量加工、工装调试、工件返修场景下的使用频率远高于通用夹具，结构上没有复杂的传动部件，故障率极低，是车间工装配置里实用性极强的基础夹持部件。
