30x30规格工业铝挤压型材结构设计

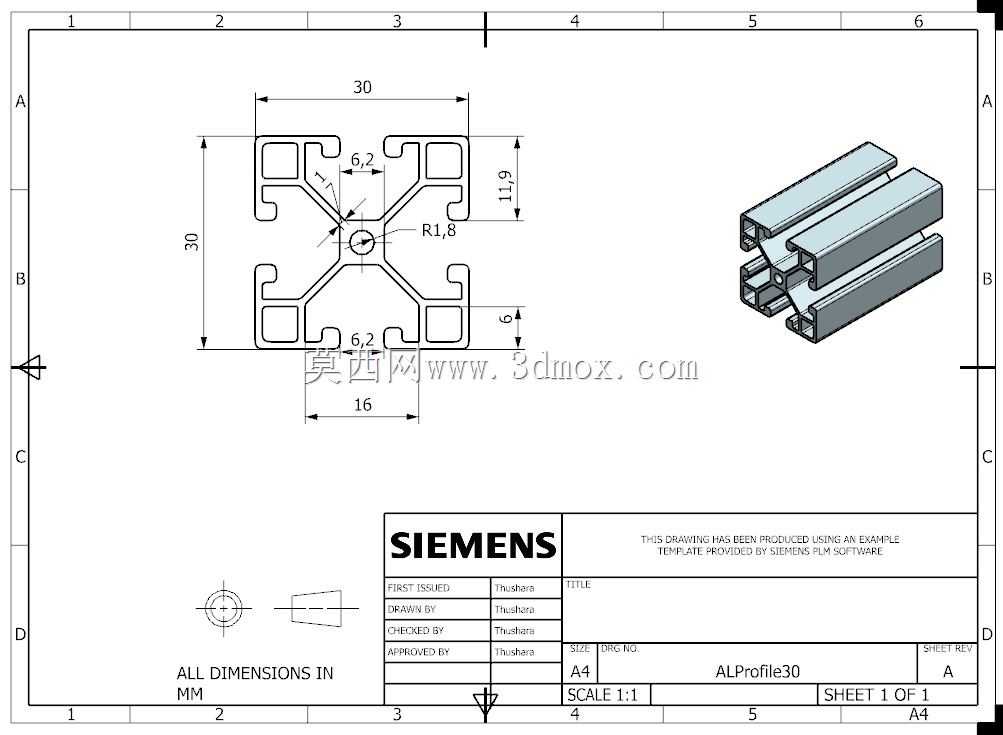

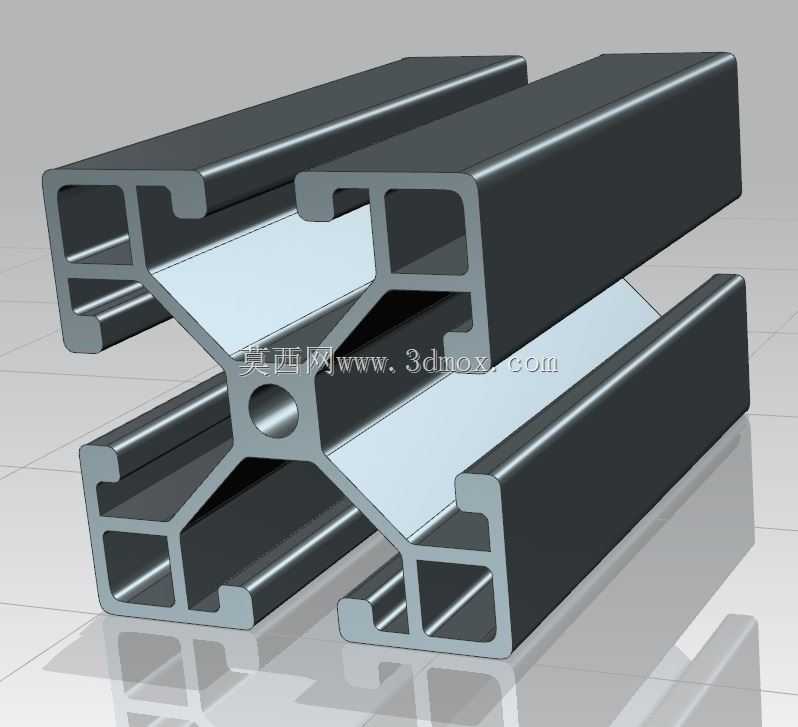

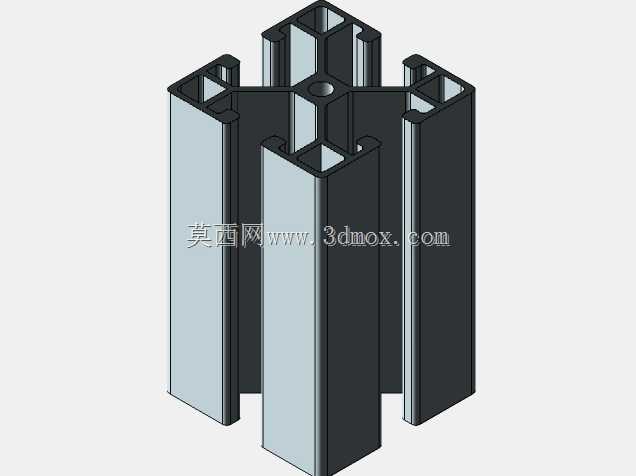

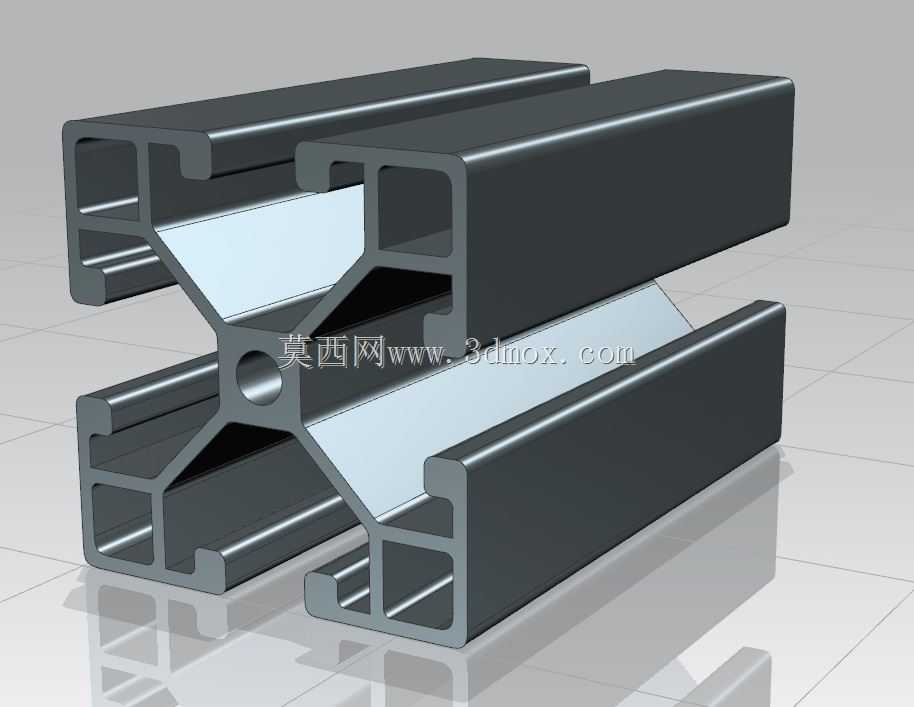

这款30x30规格的铝挤压型材，是轻型工业框架搭建场景中应用极广的基础构件，日常在小型自动化设备护罩、桌面式工装台架、检测仪器安装支架、生产线旁物料周转架的搭建中都能见到它的身影。不同于大截面重载型材的厚重设计，这款型材的截面布局做了针对性的轻量化优化，中心区域采用X型加强筋结构，在不额外增加壁厚的前提下，大幅提升了截面的抗扭与抗弯性能，避免轻型框架受侧向力时出现型材扭曲变形的问题。型材四周的槽口采用标准工业铝型材通用槽宽设计，可直接适配配套的T型螺栓、弹性螺母等紧固件，不需要额外在型材上打孔攻丝，框架搭建时能快速调整安装位置，适配不同尺寸的面板、脚轮、合页等配件的安装需求。从安装边界来看，这款型材的外轮廓尺寸严格控制在30mm×30mm，截面四个角做了标准R角过渡，既避免锐边划伤装配人员，也能保证多根型材直角拼接时的贴合度，不会出现边角干涉的问题。型材中心预留的通孔可用于穿装气动管路、传感器线缆，搭建设备框架时能将管线隐藏在型材拼接的内部空间，让整体设备外观更整洁，也能避免管线外露被剐蹭破损。在设计这款型材的三维结构时，需要重点把控挤压成型的工艺可行性，所有筋位的壁厚保持均匀过渡，避免壁厚差过大导致挤压成型后出现变形、表面色差的问题，槽口的尺寸公差要控制在合理范围，既保证紧固件能顺畅滑入槽内，也不会出现间隙过大导致连接松动的情况。日常选型时，这类30系轻型铝型材通常用于静载荷不高的框架结构，搭配对应的角码、端盖、脚杯等配件，就能快速组装出符合需求的支撑结构，相比采用方管焊接的框架，不需要做表面喷漆处理，组装完成后即可投入使用，后期调整改造时也能快速拆装重复利用，能有效缩短小型设备的机架加工周期，降低非标设备的制作成本。在做三维建模时，要准确还原每个槽口的倒角、加强筋的过渡圆角，以及中心安装孔的位置尺寸，保证后续导出工程图加工或者做虚拟装配时，不会出现配件装配干涉的问题，尤其是多根型材拼接的位置，要提前预留好紧固件的安装空间，避免实际组装时螺栓无法锁紧。
