角式法兰连接止回阀结构设计

这款角式结构的止回阀，主要应用在石油化工、电力供热、市政给排水、工业水处理等行业的管路系统中，安装在需要控制介质单向流动的管段位置，核心作用是避免管路内的水、蒸汽、油品、腐蚀性化工介质等出现倒流现象，防止倒流的介质冲击泵组、仪表等前端设备，规避介质回流引发的设备损坏、管路压力异常、介质泄漏等生产安全隐患，是流体输送管路中不可或缺的安全控制部件。

从功能特性来看，这款止回阀依靠管路内介质自身的压力差实现自动启闭，当介质从阀下端口正向流入时，介质压力会顶开内部的阀瓣构件，让管路保持通畅的导通状态，介质可以顺利从侧方的法兰接口流出；当介质出现反向流动趋势时，回流的介质压力会配合阀瓣自身的重力、密封副的预紧力，将阀瓣紧紧压合在阀座密封面上，彻底截断介质的反向通路，整个启闭过程无需人工干预或者额外的电控、气控驱动，完全依靠管路自身的介质状态自动运行，可靠性极强，日常运维的成本极低。

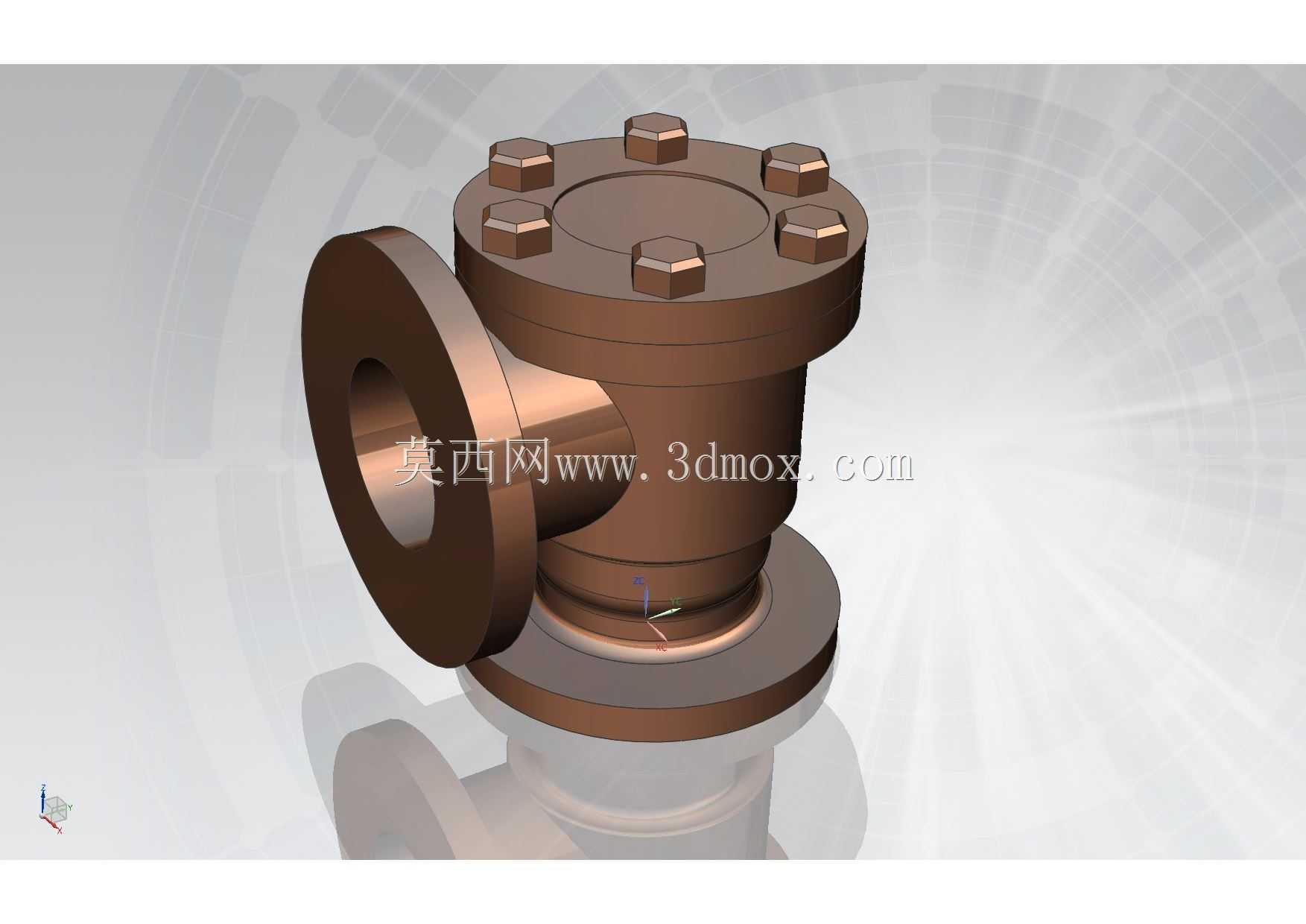

在设计思路上，这款产品采用了角式的流道布局，进出口轴线呈90度垂直分布，相比直通式止回阀，更适合管路需要直角转向的安装场景，能够减少管路弯头的使用数量，降低整个管路系统的流体阻力与安装成本。顶部采用了六螺栓紧固的阀盖结构，阀盖与阀体之间设置密封垫实现静密封，这种结构既可以保证阀腔的承压密封性，也方便后期拆解维护，只需要拆卸顶部的六个六角螺栓，就可以打开阀盖对内部的阀瓣、密封面进行检修更换，不需要将整个阀门从管路上拆卸下来，大幅降低了后期运维的难度。阀体与管路的连接采用法兰连接形式，法兰端面加工有标准的密封面，能够和对应压力等级的管路法兰精准匹配，连接强度高，密封性能可靠，适合中高压的工业管路使用。

从安装边界来看，这款止回阀的侧方法兰接口与下部法兰接口的端面间距、法兰螺栓孔分布尺寸、法兰厚度都符合对应通径的行业通用标准，安装时只需要保证下部法兰对接介质来向的管路，侧方法兰对接介质去向的管路，在法兰之间加装适配的密封垫片，穿入螺栓对称紧固即可完成安装，不需要额外定制转接配件。整体外形紧凑，顶部阀盖的六角螺栓外轮廓为整个阀门的最大径向尺寸，安装时只需要预留出足够的螺栓拆装操作空间，就可以满足后期维护的空间需求，阀体外壁没有多余的突出结构，能够适配架空管路、泵房密集排布、设备进出口等多种安装空间受限的场景，流道内部采用平滑的圆弧过渡设计，能够减少介质流经时的湍流与压损，提升管路的输送效率。
