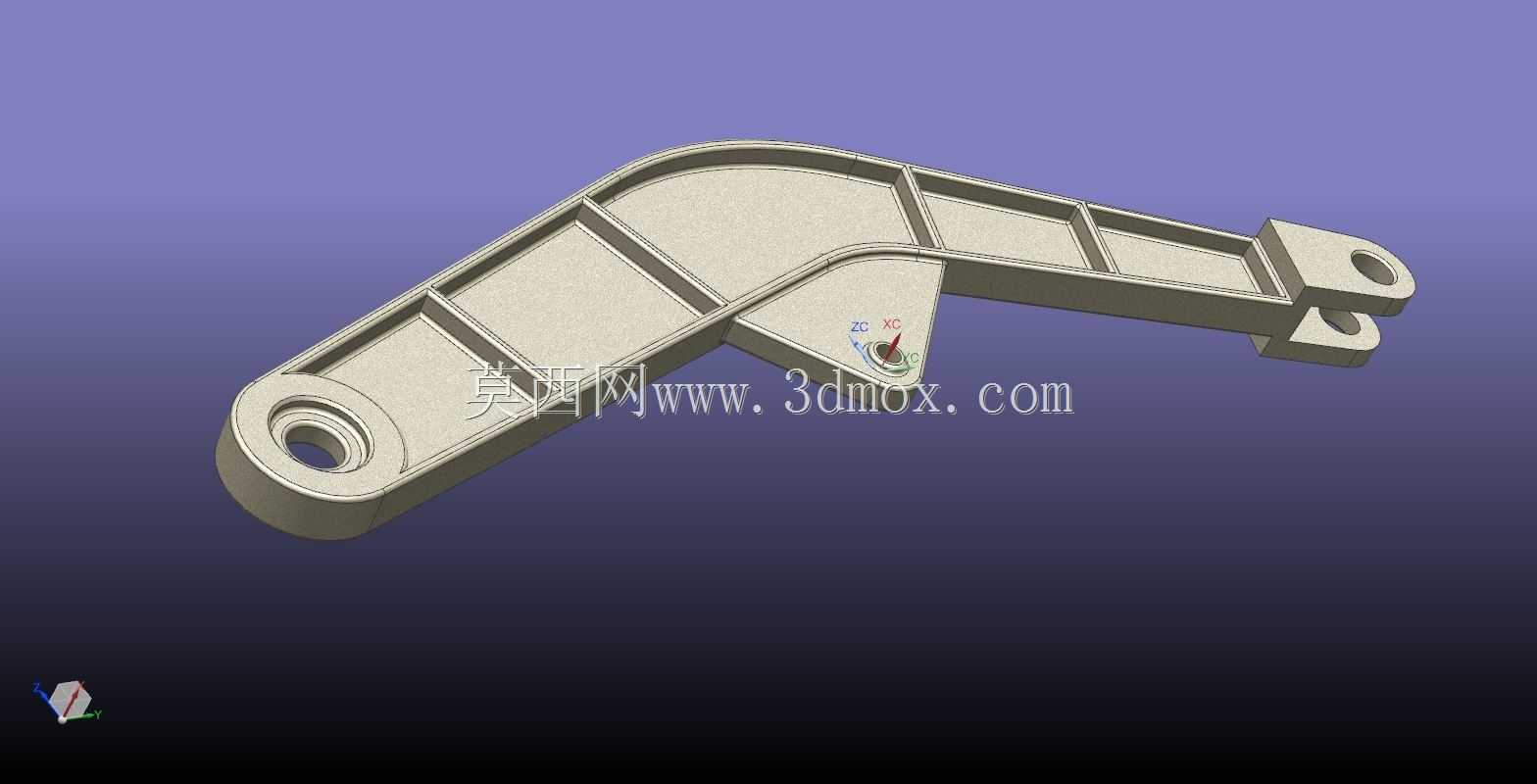

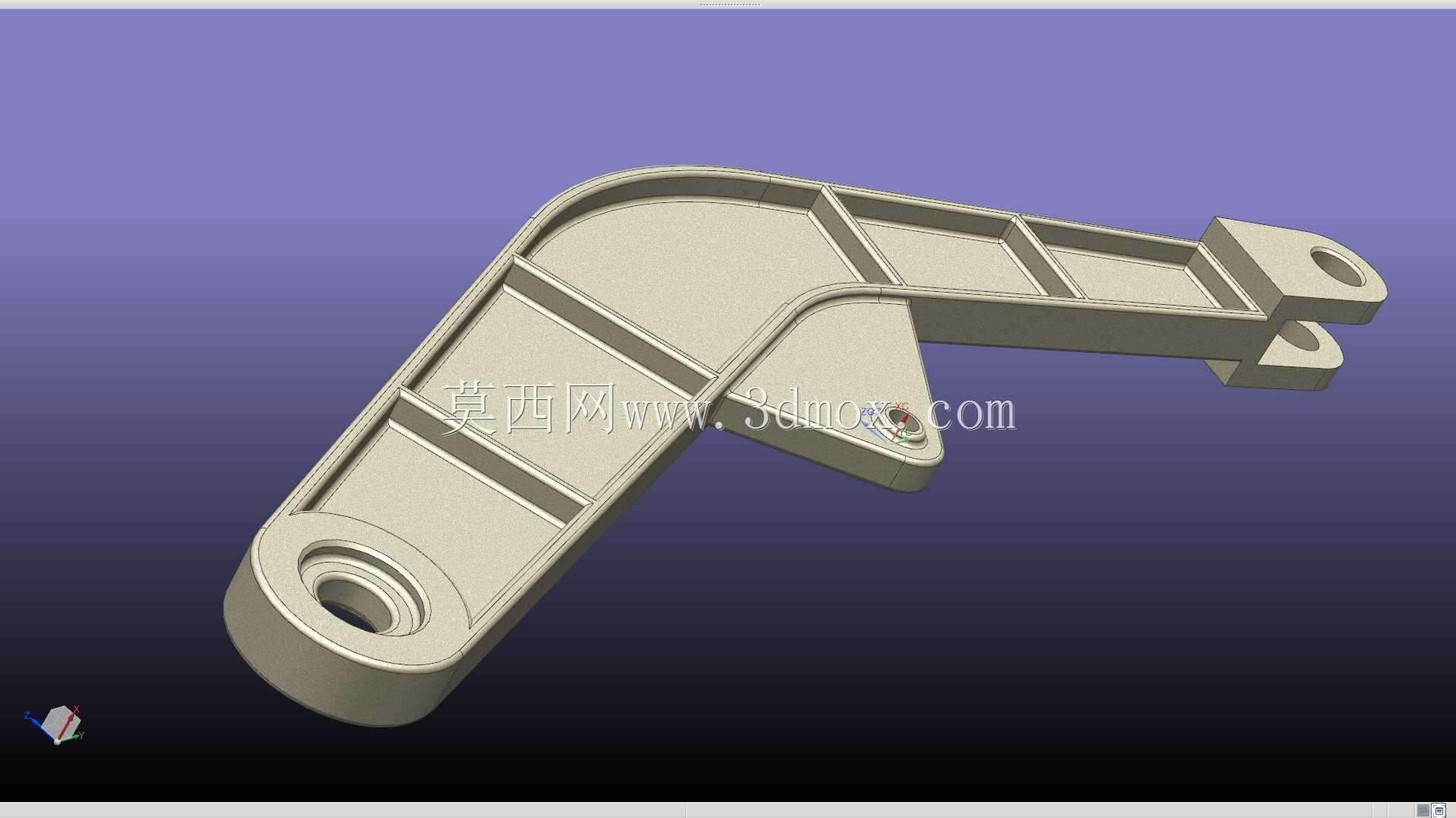

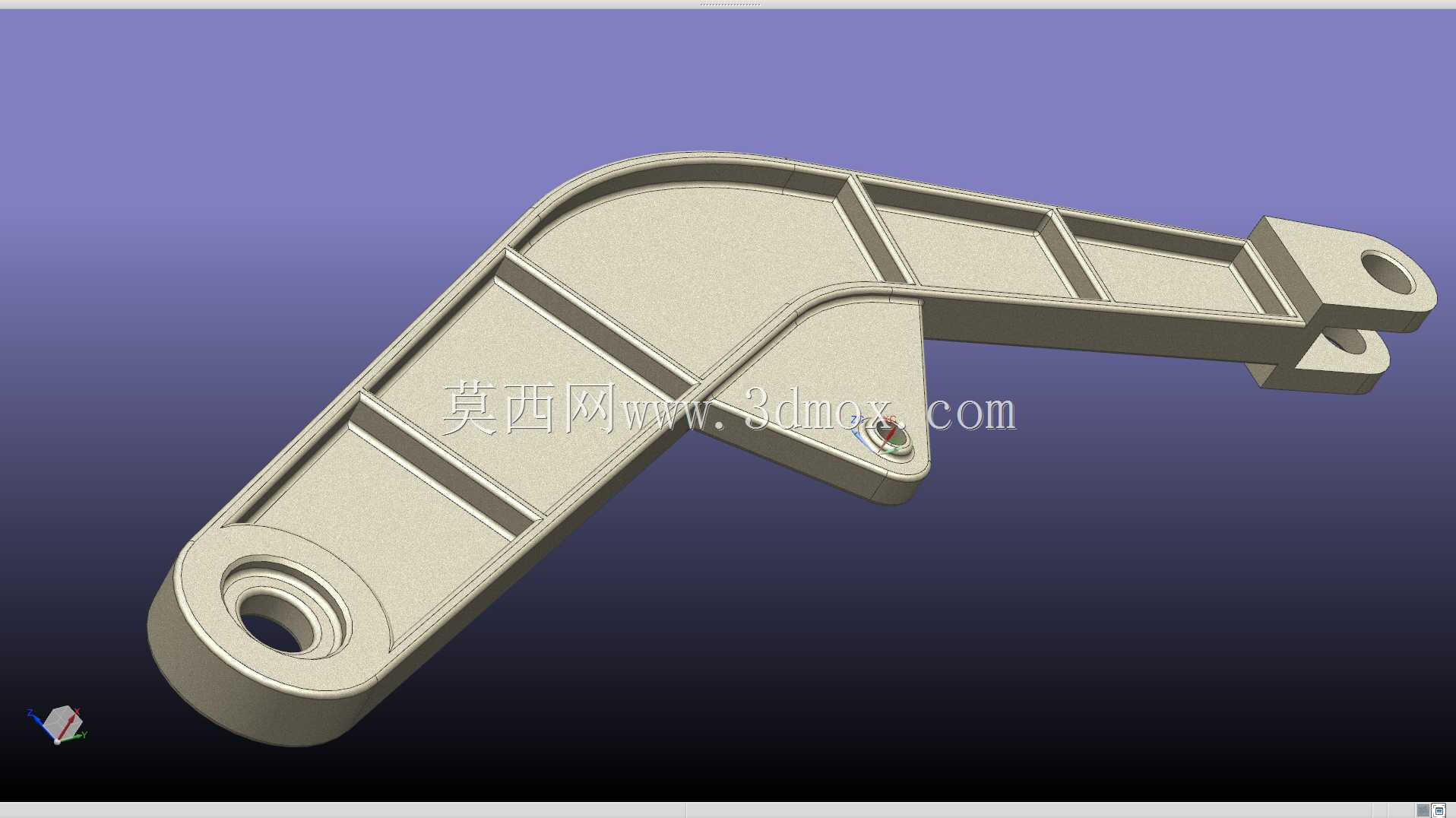

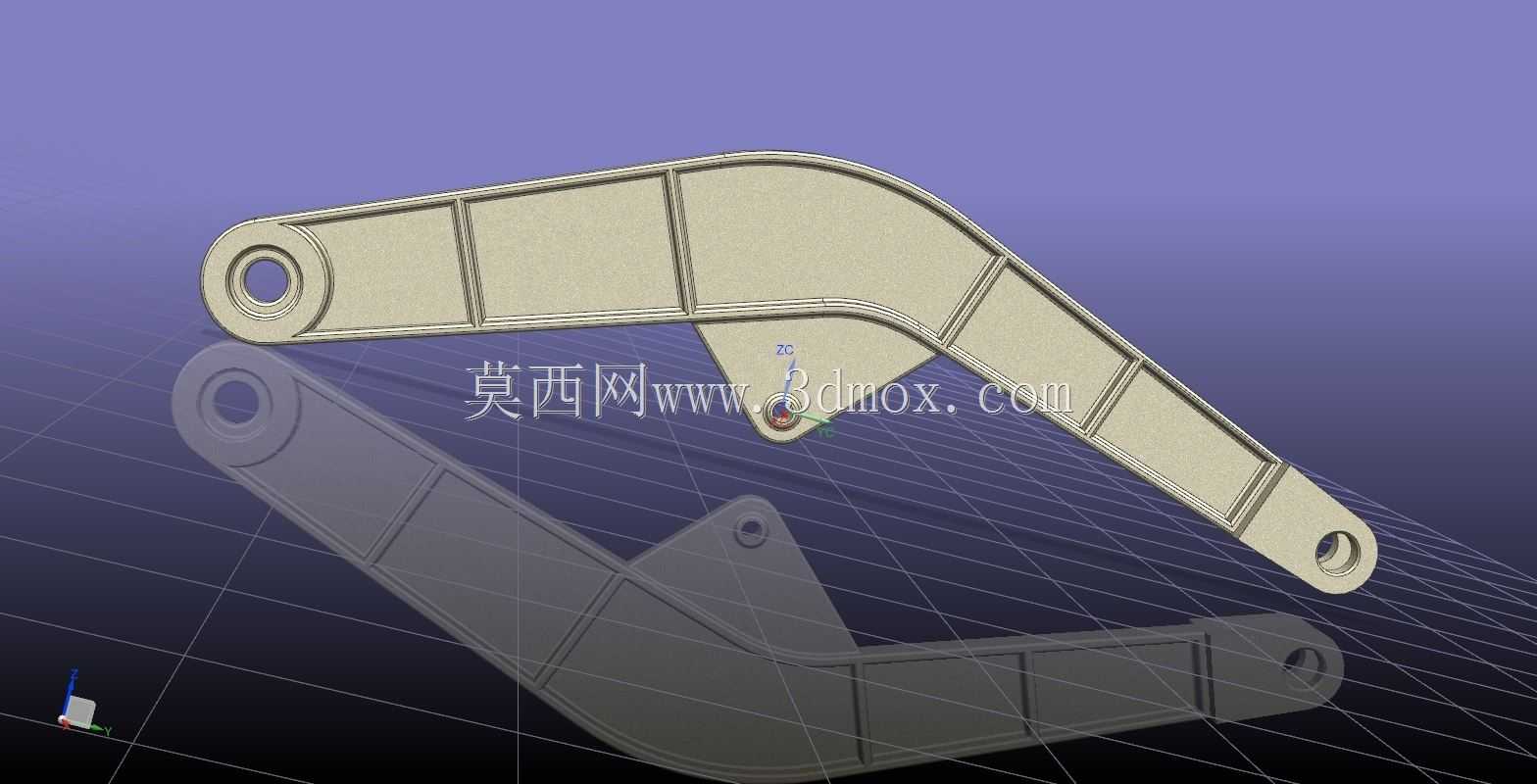

弯臂式带加强筋连接支撑结构件

该结构件属于机械传动与支撑系统中的典型弯臂类连接构件，主要应用于需要实现变角度动力传递、载荷承载与多点位铰接固定的工业设备场景中，常见于轻工自动化生产线的摆臂机构、专用设备的连杆传动单元、小型工程机械的操作联动结构等部位，核心作用是在两个存在空间夹角的安装点位之间传递机械作用力，同时承担部件运行过程中的静态支撑载荷与动态交变载荷，保障联动动作的稳定性与结构刚性。从功能特性来看，该构件两端均设计有带同轴通孔的铰接座结构，可通过销轴分别与固定基座、活动执行端实现转动连接，能够在预设角度范围内完成往复摆动动作，适配需要小角度行程传动的机构需求；臂身主体采用等截面弯型布局，整体弯折角度经过力学优化，可在有限安装空间内规避周边部件的运动干涉，同时最大化缩短力传递路径，降低载荷传递过程中的力矩损耗。设计思路上，该构件摒弃了传统实心臂身的厚重结构，采用了薄壁加筋的轻量化设计方案：臂身主体为带围边的槽型薄壁结构，内部沿臂身走向均匀布置多道横向加强筋，在弯折受力集中区域额外增设三角加强筋结构，在大幅降低构件整体重量、减少原材料消耗的同时，有效提升了臂身的抗弯、抗扭截面系数，能够避免长期受交变载荷作用出现的结构变形、开裂问题；两端铰接座部位做了局部加厚处理，孔位周边设计有同轴凸台，可提升铰接部位的接触面积与耐磨性能，降低销轴转动过程中对孔位的磨损速率，延长构件的整体使用寿命。从安装边界来看，该构件两端铰接孔的同轴度公差控制在较高精度等级，可保障铰接转动过程无卡滞、无偏磨；臂身整体外轮廓的尺寸设计充分考虑了摆动过程中的安全间隙，安装时仅需保证两端销轴的轴线平行度符合装配要求，即可实现顺畅的摆动动作，适配多种同规格铰接点位的设备改造与替换需求，无需对周边安装结构做额外调整。
