盘式回转类机械壳体结构设计

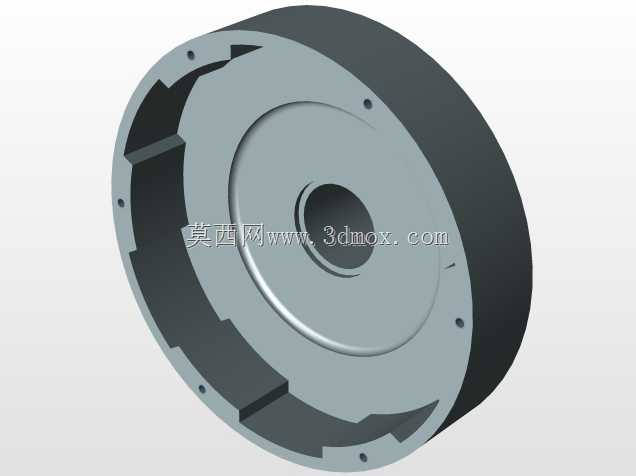

该盘式回转壳体构件是回转类动力与传动设备中常用的核心支撑防护部件，广泛应用于中小型伺服驱动单元、精密减速模组、小型泵体组件以及特种电机的端部封装场景，在工业自动化生产线的执行端部件、小型输送设备的动力端、精密检测设备的旋转机构中都能见到这类结构的应用，主要承担内部核心构件的防护、旋转部件的轴向定位、组件间的安装衔接以及运行过程中的受力承载作用。从功能特性来看，该构件采用一体化盘式结构设计，外侧为等厚度的圆柱侧壁，能够为内部腔体提供封闭的防护空间，阻挡外界粉尘、切削液、水汽等杂质进入设备内部，避免内部精密配合面出现磨损、腐蚀问题，有效延长内部核心构件的使用寿命；端面上均匀分布的多个安装小孔，可通过标准紧固件与相邻的机座、端盖或者传动部件实现刚性连接，保证装配后整体组件的同轴度与连接刚性，避免设备运行过程中出现连接松动、振动偏移的问题。内侧腔体采用阶梯式结构设计，中心位置设置的同轴通孔可用于穿设动力输出轴或者定位芯轴，通孔周边的环形凸台可适配轴承、密封件等标准件的安装定位，保证旋转轴系的回转精度；腔体内侧的异形卡槽结构，可用于嵌装定位隔套、磁钢、阻尼垫片等内部功能零件，无需额外设计定位压块即可实现内部零件的周向与轴向固定，减少装配环节的零件数量，降低整体装配难度。在设计思路上，该构件优先考虑了加工工艺性与装配便利性，整体采用回转对称的基础形态，可通过铸造成型后进行车削、钻削的常规机加工序完成生产，无需复杂的五轴加工工序，能够有效控制生产制造成本；端面安装孔采用均匀圆周排布的设计，既保证了连接受力的均匀性，也降低了钻孔工序的定位难度，同时适配多种同规格不同安装角度的对接组件，具备较好的通用性。从安装边界来看，该构件的轴向厚度与外径尺寸适配常规中小型回转设备的端部安装空间，外侧圆柱面可作为装配过程中的找正基准面，保证与对接部件的同轴度误差控制在合理范围内；内侧腔体的深度尺寸经过匹配设计，既能够容纳内部的功能零件，也不会占用过多的轴向安装空间，可有效压缩整体设备的轴向尺寸，适配结构紧凑的安装场景。构件的壁厚经过受力校核，在满足支撑刚性、抗形变要求的前提下尽可能控制壁厚，能够降低构件自身重量，减少设备运行过程中的转动惯量，提升旋转部件的响应速度。
