斜楔式导向定位支撑构件结构设计

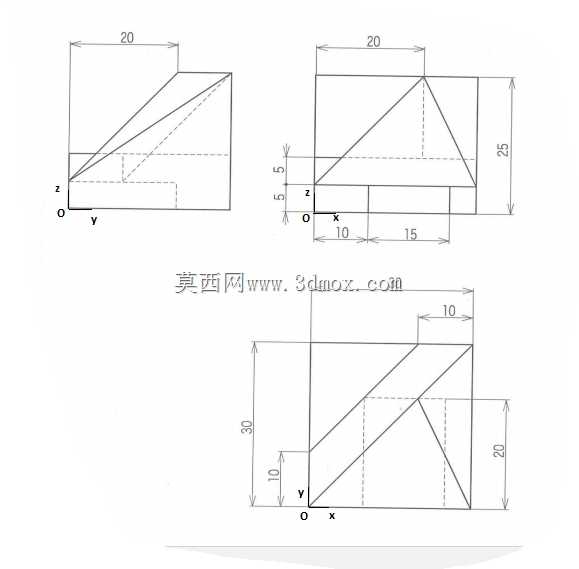

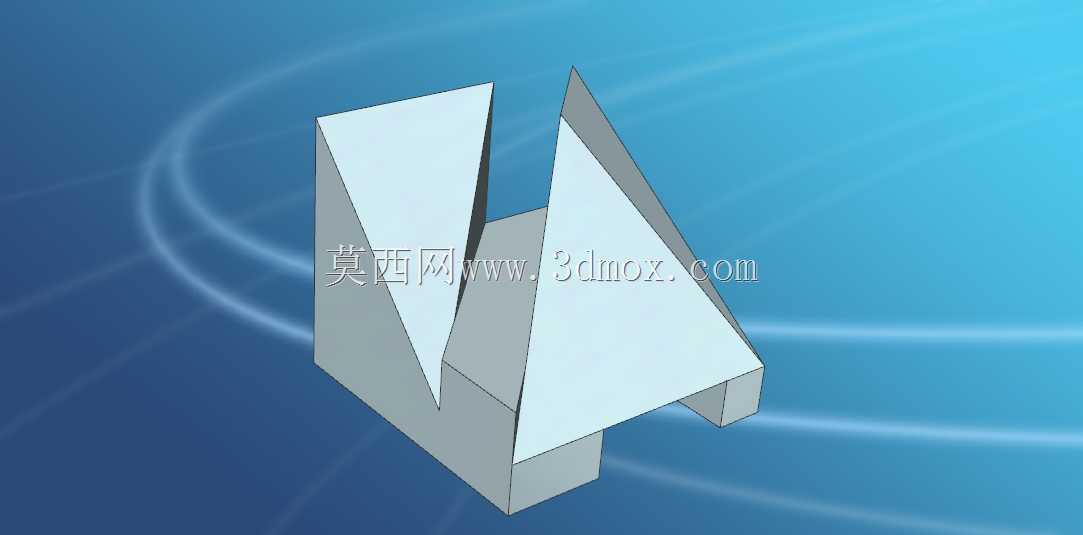

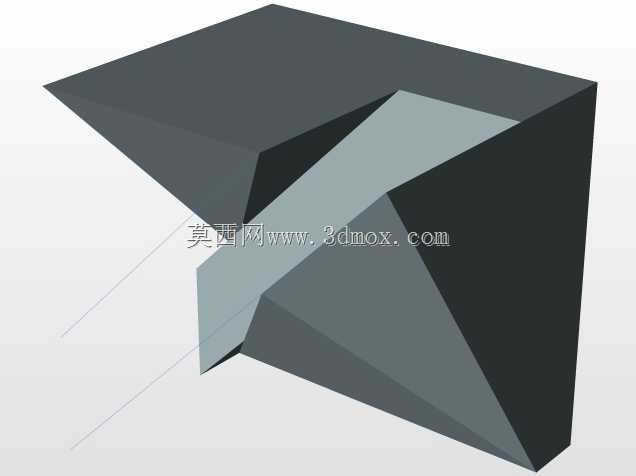

该斜楔式导向定位支撑构件，主要应用于工装夹具定位、自动化生产线工件承托、精密装配工位辅助支撑等工业场景，在需要实现垂直方向与侧向同步定位夹紧的工位中，能够替代传统分体式定位块与支撑块的组合结构，减少装配环节的零件数量，提升工位定位的一致性与可靠性。在实际生产场景中，这类构件常被用于钣金件焊接工装、机加工工位工件定位、冲压线出料端工件承托等环节，依靠自身斜楔面的自导向特性，在工件落位过程中自动完成侧向位置校正，无需额外增设侧向推紧机构，能够有效简化工装的整体结构，降低工位的制造成本与后期维护难度。从功能特性来看，该构件采用双斜楔对称布局设计，两个倾斜工作面分别承担侧向导向与垂直方向支撑的功能，底部设置的矩形凸台结构为安装定位基准，能够直接嵌入工装基板的对应安装槽内，保证构件安装后的位置精度，避免长期受侧向力作用出现位置偏移。两个斜楔面的倾斜角度经过力学计算优化，既能够保证工件落位时的导向顺滑性，避免卡滞问题，又能够在工件承重后形成可靠的自锁效应，防止工件受侧向冲击力出现位置窜动，保障加工或装配过程的稳定性。在设计思路上，该构件采用一体化实心结构设计，整体采用等壁厚布局，不存在应力集中的薄壁或锐角结构，能够承受较大的垂直载荷与侧向冲击载荷，适配多品种小批量生产场景下的频繁工件装卸工况，长期使用不易出现工作面磨损变形的问题。构件的所有工作面均设计为平面结构，加工时可通过平面磨床一次装夹完成精加工，能够有效控制加工精度，降低加工成本，同时后期维护时若工作面出现磨损，可直接通过平面磨削修复尺寸，无需整体更换构件，降低长期使用的维护成本。从外形尺寸与安装边界来看，该构件整体为方正的块状基础结构，底部安装凸台的尺寸与工装基板的标准安装槽尺寸适配，安装时仅需通过凸台定位后采用紧固件锁紧即可，不需要额外设计定制化的安装结构，能够直接适配现有标准工装基板的安装规格，构件的整体高度与斜楔面的伸出长度经过匹配设计，在保证导向行程足够的前提下，尽可能压缩了构件的整体占用空间，不会与工位上的夹紧机构、加工刀具等周边部件产生运动干涉，能够在紧凑的工位空间内完成安装部署。构件的斜楔工作面边缘均设计有微小的倒角结构，既能够去除加工毛刺避免划伤工件表面，又能够在工件落位时起到导入作用，进一步提升导向过程的顺滑性，避免工件与构件边缘发生磕碰损伤。
