十字轴式万向传动连接构件结构设计

该万向传动连接构件主要应用于存在轴线夹角偏差的两轴传动场景，在冶金输送辊道、汽车传动底盘、轻工包装机械、机床进给机构等需要补偿轴系偏移的传动链路中承担核心连接作用，能够在主动轴与从动轴轴线不共线、存在角向位移的工况下，持续稳定传递旋转扭矩，避免刚性连接带来的轴系憋劲、轴承额外磨损、传动卡滞等问题，保障传动链路在安装偏差、工作形变带来的轴线偏移状态下仍能平稳运行。

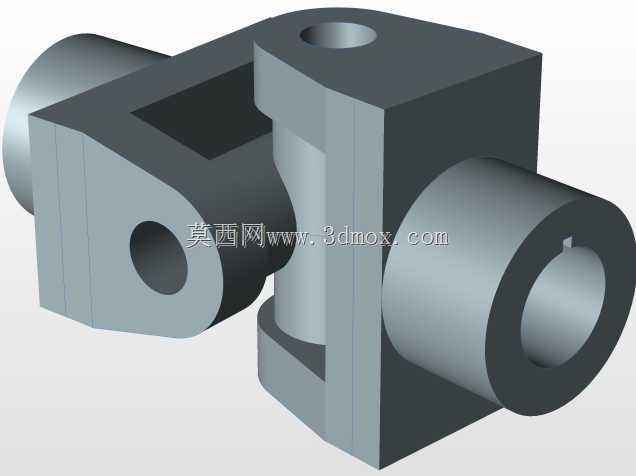

从功能特性来看，该构件采用十字铰接式核心结构，两端设置轴套连接端，分别对接主动轴与从动轴，中间十字铰接副可实现两个正交方向的角度摆动，能够补偿最大15°至25°范围的轴间角偏差，传动过程中可根据轴系的实时偏移自动调整铰接角度，保证扭矩传递的连续性，相较于刚性联轴器，其对安装精度的容错空间更大，可适配多类存在动态形变的传动场景。

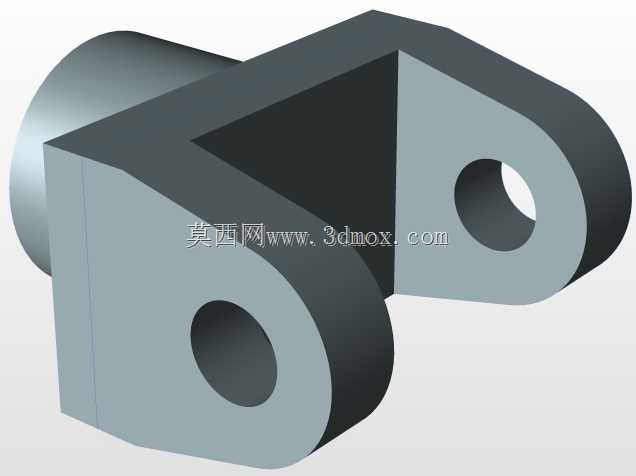

设计过程中，首先围绕传动扭矩需求确定各部分结构尺寸：两端轴套采用通孔式结构，内孔可根据对接轴径设置键槽或顶丝固定位，保障与传动轴的周向固定可靠性，避免传动过程中出现打滑松脱；中间十字轴的轴颈直径根据额定扭矩的剪切强度计算确定，轴颈与两端叉形接头的配合处预留轴承安装位，可加装滑动轴套或滚针轴承降低铰接转动的摩擦阻力，减少长期运转的磨损量；叉形接头的耳部厚度通过抗弯强度校核，保障在峰值扭矩冲击下不会出现断裂变形。

外形与安装边界方面，该构件整体呈对称十字铰接布局，两端轴套的同轴度在自由状态下控制在合理公差范围内，最大回转外径根据铰接摆动的极限位置确定，安装时需预留足够的径向摆动空间，避免周边结构件干涉铰接副的角度调整；轴向总长度根据两端轴的插入深度确定，轴套的有效配合长度不小于对接轴径的1.2倍，保障连接的刚性与稳定性；整体结构无多余外凸结构，外轮廓做圆角过渡处理，既减少高速回转时的风阻与动平衡偏差，也避免安装维护过程中尖锐边角带来的操作风险。设计时还充分考虑了润滑维护需求，在十字轴的中心位置预留润滑油道，可定期加注润滑脂降低铰接副的磨损，延长构件的整体使用寿命，适配长期连续运转的工业传动工况。
