角式法兰连接进料止回阀结构设计

在化工、食品加工、市政给排水以及中小型流体输送生产线的管路布局中，角式走向的管路节点往往需要适配特定流向控制的止回构件，这款角式法兰连接的进料止回阀，正是针对垂直与水平管路90度交汇的进料节点设计的单向导通构件。实际工况中，这类节点常出现在储罐侧向进料、反应釜顶部侧方进料、泵出口转向管路等位置，既要保证介质从侧方接口进入后沿垂直方向向上输送，又要避免管路压力波动、泵停机时介质倒流引发的叶轮反转、储罐介质回流污染、计量装置精度受损等问题。

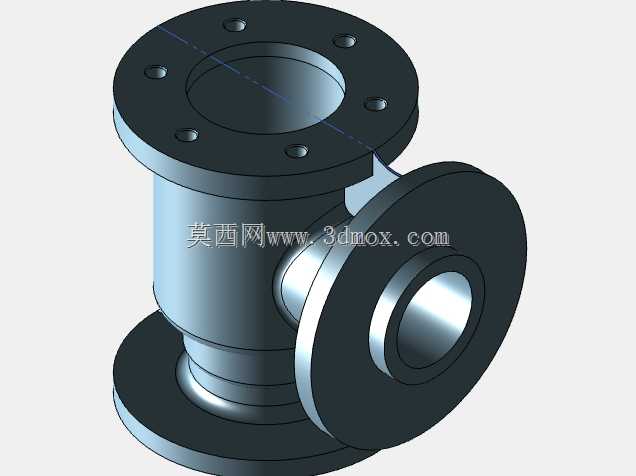

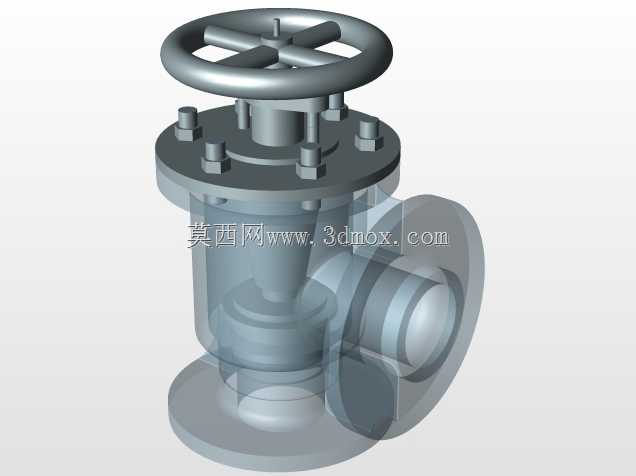

从功能特性来看，这款止回阀采用直通加侧出的角式流道设计，区别于常规直通式止回阀的轴向流道，其内部流道在阀腔内部完成90度转向，无需额外在管路中加装弯头来实现流向转变，能有效减少管路连接节点，降低管路系统的泄漏风险点。三个连接端均采用凸面法兰结构，法兰端面上均匀分布螺栓过孔，安装时可通过匹配压力等级的螺栓垫片与对应管路法兰紧固，适配PN10-PN16压力等级的常规低压流体输送工况，可输送水、低粘度油品、无强腐蚀性的化工介质等常见工业流体。阀瓣采用升降式密封结构，介质正向流动时依靠介质压力推开阀瓣，导通流道；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落至密封座，切断流道，实现止回功能，密封面采用锥面配合结构，相比平面密封具备更好的对中性，密封可靠性更高，可有效降低反向泄漏量。

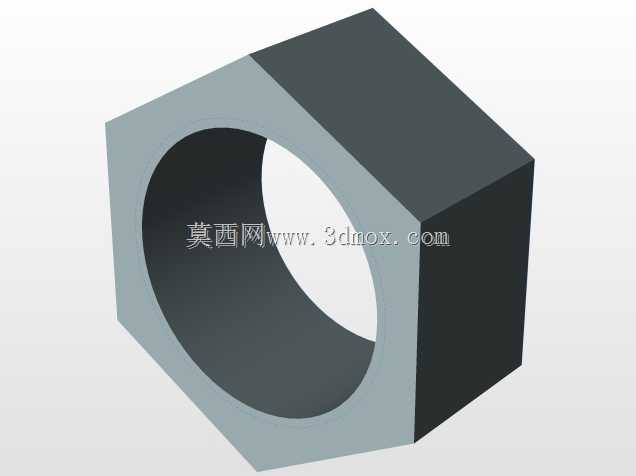

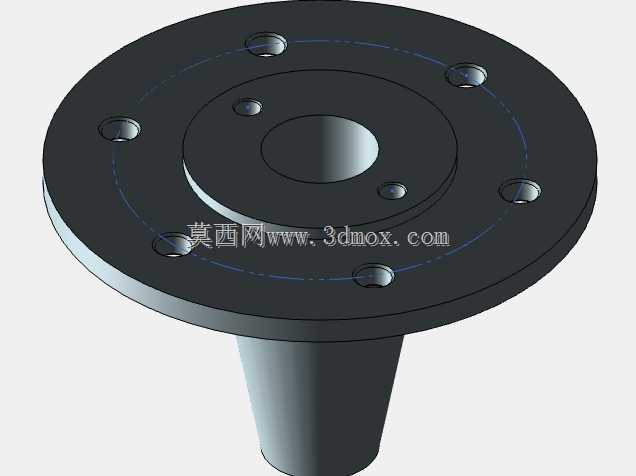

设计过程中，首先根据管路通径匹配要求确定了三个法兰端的公称通径一致性，保证流道通径无突变，减少介质在阀腔内的局部阻力损失，避免因通径突变引发的湍流、振动与噪音问题。法兰螺栓孔的分布严格遵循对应公称通径的法兰标准，孔位中心圆直径、螺栓孔直径、法兰厚度均经过强度校核，保证在额定压力下法兰连接不会出现变形、渗漏问题。阀腔内部的转向位置采用圆弧过渡结构，而非直角转折，能有效引导介质流向，降低介质对阀体内壁的冲刷，延长阀体使用寿命。阀瓣的导向结构设置在阀腔垂直段的中心位置，保证阀瓣升降过程中无卡滞，回落时能准确贴合密封座，避免因阀瓣偏斜导致的密封失效。阀体外部的加强筋设置在侧方法兰与垂直阀体的连接位置，因为该位置是角式结构的应力集中点，在管路受外力拉扯、介质压力波动时，该位置承受的弯矩最大，通过合理布置加强筋的厚度与高度，可在不增加过多阀体重量的前提下提升结构强度，避免阀体在该位置出现开裂变形。

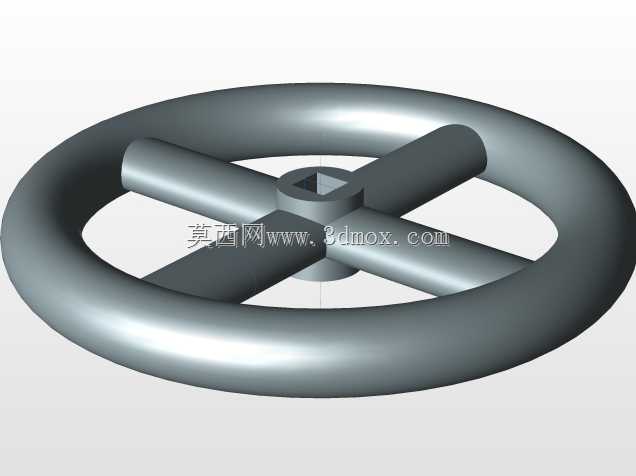

从安装边界来看，这款止回阀的垂直段上下法兰端面保持平行，侧方法兰端面与垂直段轴线保持垂直，安装时可直接对接垂直走向的上下管路与水平走向的进料管路，无需额外调整管路角度。安装时需注意介质流向必须与阀体标识的方向一致，即从侧方法兰进、垂直上端法兰出，若反向安装则止回阀会始终处于关闭状态，无法实现介质导通。整体结构的外形轮廓无突出的尖锐结构，安装后占用的管路空间相比“弯头+直通止回阀”的组合方案减少约30%，尤其适合管路布局紧凑、安装空间有限的设备配套场景。日常维护时，只需拆开法兰连接即可更换内部密封件与阀瓣组件，无需将整个阀体从管路中完全切割拆除，维护便捷性较好。在建模过程中，所有配合面均预留了合理的公差带，法兰密封面的粗糙度、螺栓孔的位置度都符合常规机械加工的工艺要求，可直接用于后续的工程图输出与加工制造参考，内部流道的曲面经过连续性检查，无碎面、尖角等会影响后续流体仿真分析的几何问题，可直接导入仿真软件进行流阻、压力分布等工况模拟。
