NX11平台活塞结构三维设计方案

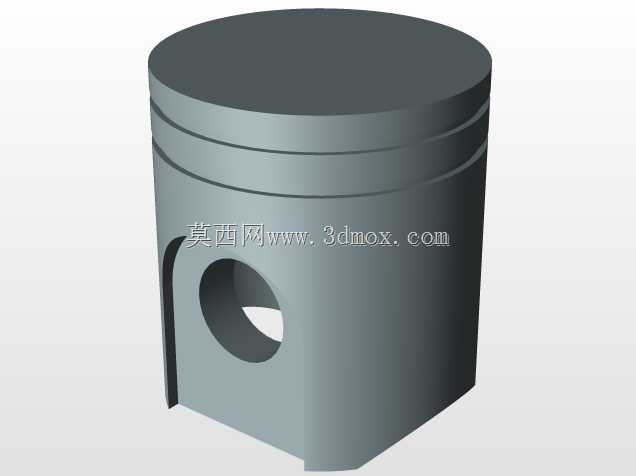

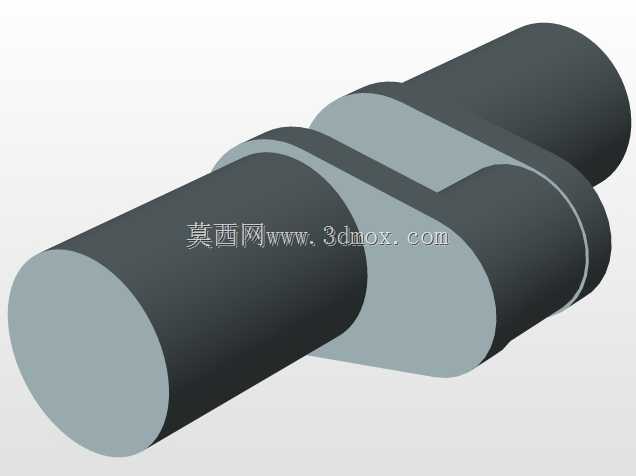

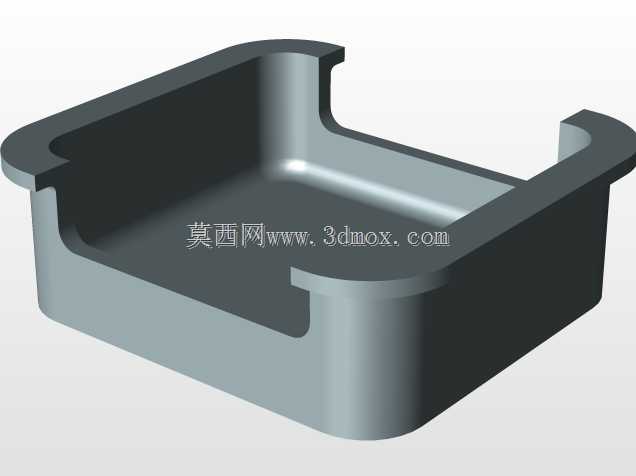

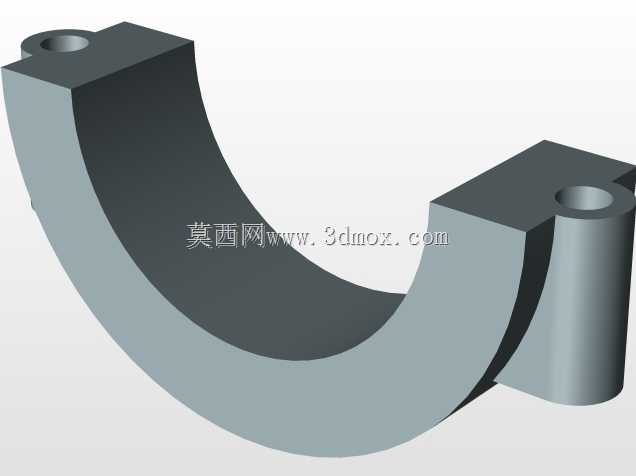

该活塞结构主要适配中小排量往复式动力设备，可应用于通用汽油机、小型空压机、高压柱塞泵等需要往复承压做功的场景，在设备运行过程中承担着将介质压力转化为往复机械力的核心作用，同时需要配合活塞环、活塞销、连杆等部件完成动力传递的完整链路。从结构设计逻辑来看，该活塞采用了变截面的裙部设计，上部靠近燃烧室的区域做了加厚处理，能够承受做功瞬间的高温高压冲击，避免局部应力集中导致的结构变形；裙部向下逐渐收窄的流线型轮廓，既可以减少往复运动过程中的侧向摩擦阻力，也能为活塞环组预留足够的安装空间，同时兼顾了轻量化的设计需求。顶部的沉孔结构用于安装定位销或者喷油冷却管路，能够在高负荷运行工况下引导冷却介质流向活塞顶部高温区域，降低热负荷带来的材料性能衰减。下部的开口式销座结构采用了圆弧过渡的连接筋设计，相比传统的封闭式销座，既能够保证活塞销安装后的定位精度，也可以在连杆摆动过程中预留足够的运动间隙，避免运动干涉。从安装边界来看，该活塞的裙部最大外径需要与缸体内径保持0.02-0.04mm的配合间隙，既保证往复运动的顺畅性，也能减少压缩介质的泄漏量；销座的同轴度公差需要控制在0.01mm以内，避免活塞销安装后出现偏磨，导致活塞运行过程中出现敲缸异响。设计过程中针对活塞的受力工况做了针对性的结构优化，在承压面一侧做了局部加厚处理，能够承受做功冲程中侧向力的反复冲击，非承压面则做了适当的减薄处理，在保证结构强度的前提下降低活塞整体质量，减少往复运动的惯性力，提升设备运行的平顺性。裙部表面预留了活塞环的安装槽位，槽位的宽度公差需要与活塞环的厚度匹配，保证活塞环能够在槽内自由浮动同时不会出现过大的窜动量，实现可靠的密封效果。下部的卡扣式限位结构用于固定活塞销的轴向位置，不需要额外安装卡簧，简化了装配流程，同时能够避免卡簧脱落导致的缸体刮伤故障。
