直列四缸发动机曲柄活塞组三维结构设计

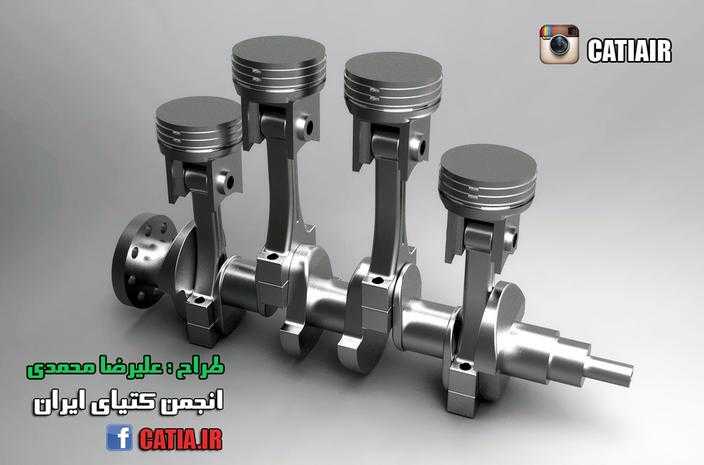

本作品为直列四缸发动机核心曲柄活塞组件的三维建模成果，建模过程以真实内燃机动力传递逻辑为核心依据，首先完成整体结构的参数化拆解，将整套组件划分为活塞组、连杆组、曲轴组三个独立又互相关联的模块，逐一完成各零件的特征构建。建模阶段先以活塞为起始基准，精准还原活塞顶部燃烧室凹坑、环槽结构、活塞销座的定位特征，通过拉伸、旋转、切除等基础建模命令完成活塞本体的轮廓构建，对活塞环的开口间隙、侧隙细节做了参数化约束，保证各零件装配时的配合精度符合内燃机设计规范。连杆部分采用分体式结构建模，区分连杆大头、杆身、小头的结构差异，杆身的工字截面特征通过放样命令实现平滑过渡，大头的轴瓦安装位、连杆螺栓定位孔都做了精细化的特征还原，保证连杆与曲轴曲柄销、活塞销的装配对位准确。曲轴部分按照直列四缸的点火间隔角完成四个曲柄销的相位排布，1-4缸、2-3缸曲柄分别处于同相位，夹角互为180度，精准还原曲轴主轴颈、曲柄销、平衡重的结构形态，平衡重的轮廓通过多段样条曲线拟合，既还原真实曲轴的配重设计逻辑，也保证模型曲面过渡顺滑无棱角。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性，活塞、曲轴、连杆等钢制零件赋予磨砂金属材质，调整金属粗糙度、反射参数还原铸钢件的哑光金属质感，对曲轴的加工面、活塞销外圆等精加工部位调高反光度，区分加工面与毛坯面的视觉差异；渲染时采用侧上方主光源搭配底部补光的布光方案，弱化生硬阴影，突出各零件的结构轮廓与装配关系，让整套组件的层级关系清晰可辨。设计过程中严格遵循曲柄连杆机构的运动逻辑，对活塞销与连杆小头、连杆大头与曲柄销、主轴颈与机体安装位的配合间隙做了预留，整套模型可直接用于运动仿真演示，能够直观展现四缸发动机工作过程中活塞上下往复运动、连杆摆动、曲轴旋转的动力传递过程，完整还原内燃机核心组件的结构原理，可作为动力结构教学、内燃机设计参考的三维可视化素材，帮助理解直列四缸发动机的核心构造与运行逻辑。
