摩托车后传动链轮金属结构设计

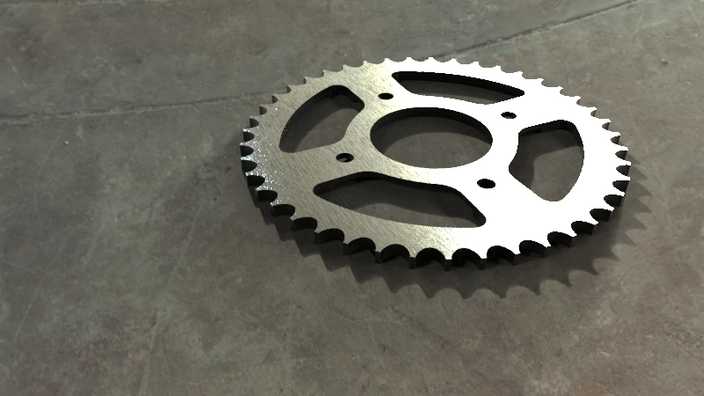

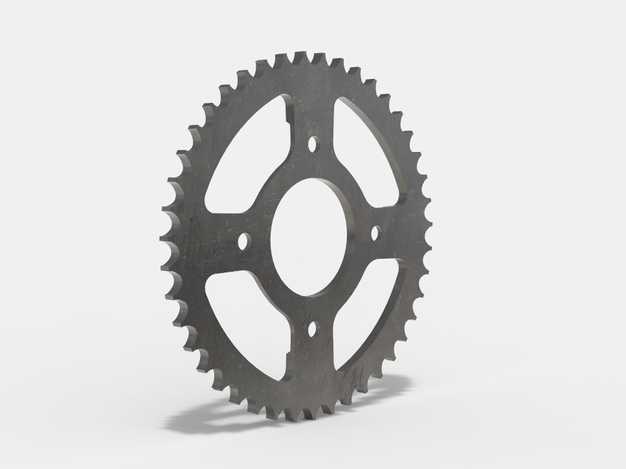

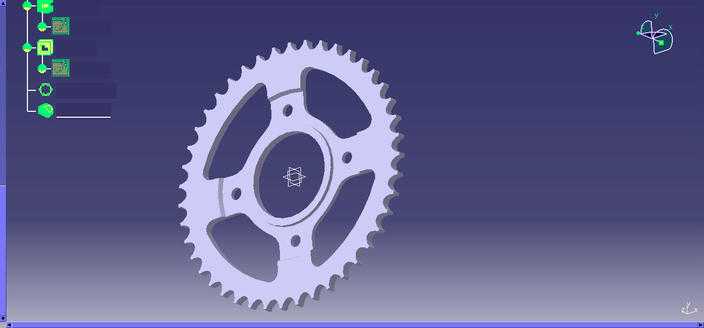

本链轮模型采用三维参数化建模方式完成，建模过程中首先依据链传动设计规范确定链轮的基本齿形参数，匹配对应规格链条的节距、滚子外径参数，通过齿廓曲线的精准绘制保证齿形符合啮合要求，避免传动过程中出现卡链、跳链的问题。模型整体采用盘式结构设计，中心设置大尺寸安装通孔，用于适配轮毂的安装定位，围绕中心孔均匀布置四个小型安装孔，用于通过紧固件将链轮固定在轮毂安装座上，保证传动过程中链轮与轮毂的同轴度，减少运转时的偏摆震动。轮盘主体设计了四个对称分布的镂空减重槽，在保证轮盘整体结构强度、满足传动扭矩承载要求的前提下，有效降低了链轮自身重量，减少传动系统的转动惯量，提升传动响应速度。齿部结构采用标准三圆弧一直线齿形设计，建模时对齿顶、齿侧、齿根的过渡曲面做了平滑处理，保证链条滚子与齿槽的啮合接触平滑，降低啮合过程中的冲击与磨损。材质设定上模拟常用的45号钢经调质、齿部高频淬火的金属质感，渲染时还原金属加工后的哑光金属光泽，齿部边缘的切削加工纹理也做了细节表现，还原真实机加工零件的表面质感。结构设计上充分考虑了实际使用中的受力情况，轮盘辐条位置做了合理的厚度分配，安装孔周边做了局部加厚处理，避免紧固件锁紧时出现应力集中导致的零件变形，齿根位置做了圆角过渡处理，降低齿根处的应力集中系数，提升链轮的抗疲劳强度，满足长时间大扭矩传动的使用需求。建模过程中对所有配合尺寸做了参数化关联，可通过修改节距、齿数、安装孔距等核心参数快速生成不同规格的同系列链轮模型，适配不同排量车型、不同传动比的后传动需求，模型的结构细节完全还原量产链轮的真实结构，可用于传动系统的装配验证、运动仿真，也可作为机加工生产的参考模型使用。
