全地形车不锈钢管架式车架结构设计

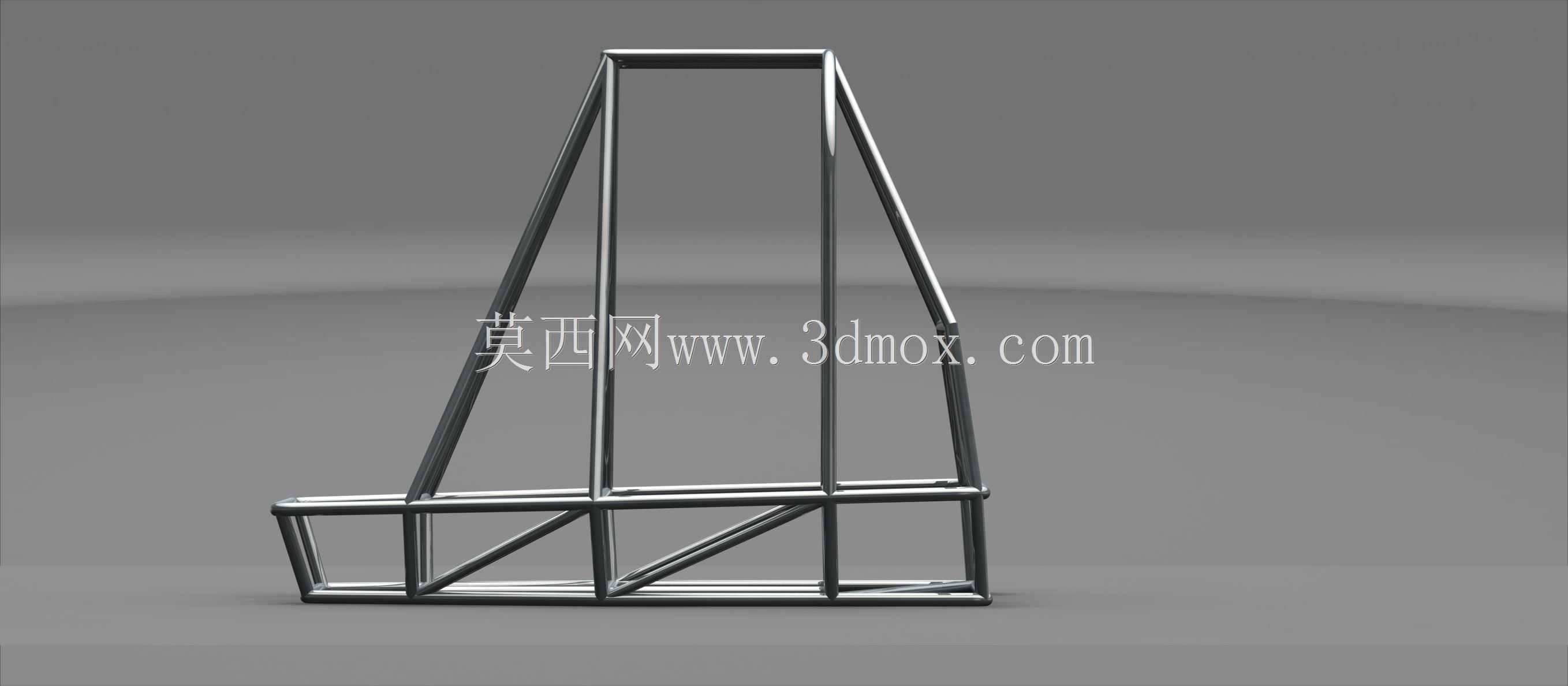

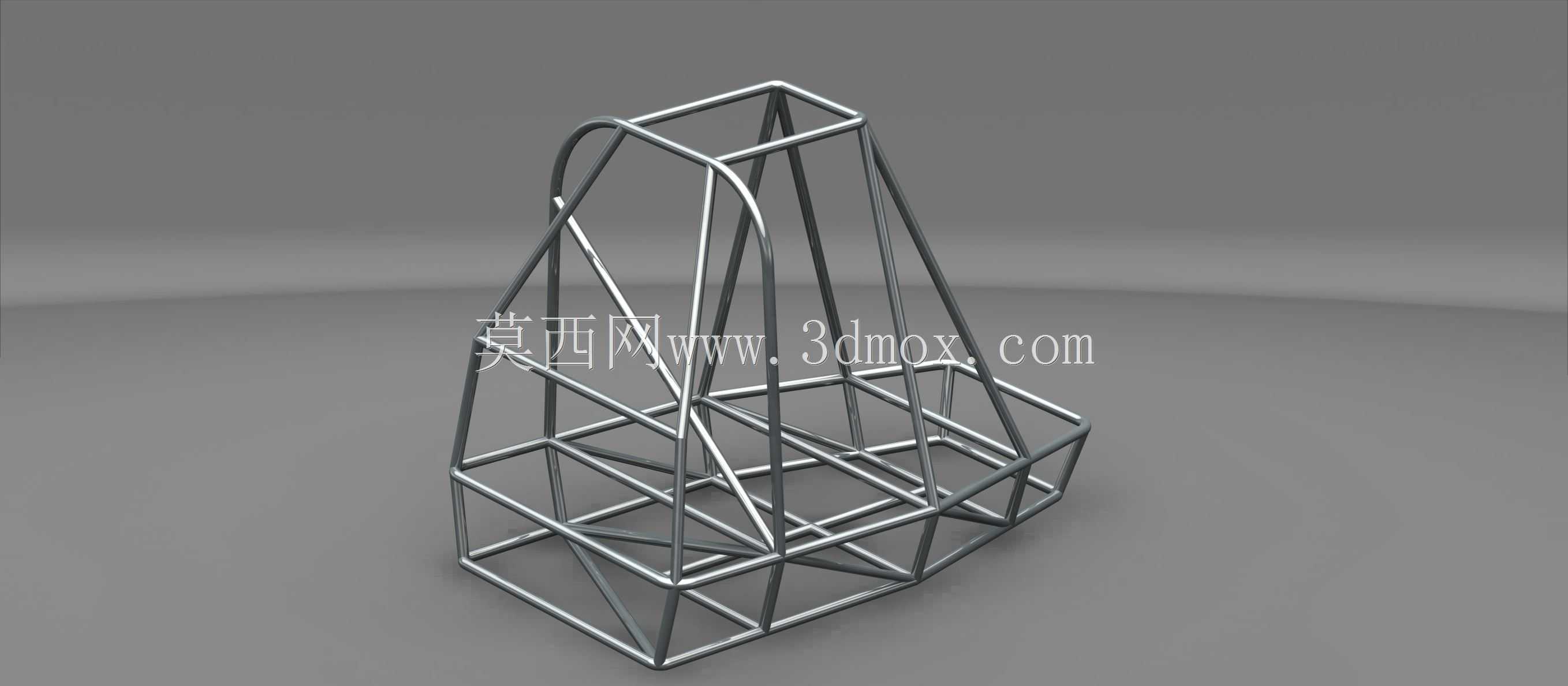

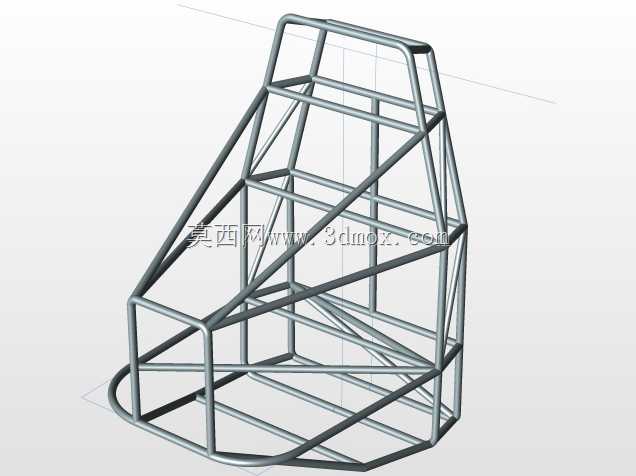

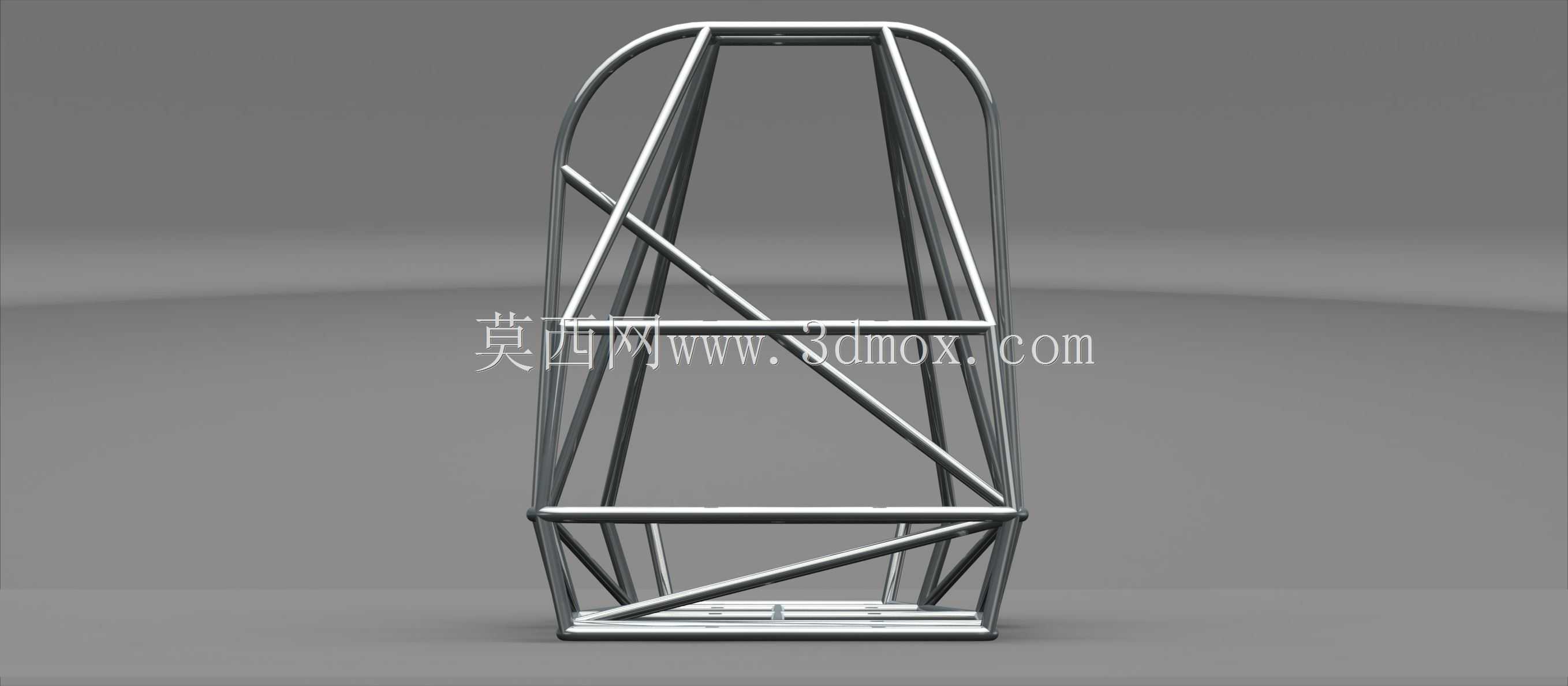

该管架式车架是面向全地形越野场景设计的核心承载结构，主要适配非道路工况下的小型全地形车辆使用，能够在山地、泥泞、砂石等复杂非铺装路面环境下为整车提供可靠的结构支撑，承载动力总成、驾乘人员、悬挂系统及附属配件的全部载荷，同时在车辆发生碰撞、翻滚等极端工况时形成刚性防护空间，保障驾乘人员的生存安全。在实际使用场景中，这类管架车架广泛应用于业余越野赛事、户外特种作业、野外休闲骑行等领域，相比冲压焊接式的量产车车架，管架结构拥有更高的设计灵活性与结构强度冗余，能够根据不同的改装需求快速调整布局，适配不同规格的动力单元、悬挂行程与轮胎尺寸。从功能特性来看，该车架采用空心不锈钢管材作为主体结构材料，在保证整体结构刚性的同时有效降低了自身重量，不锈钢材质本身具备优异的抗锈蚀能力，能够适应户外高湿度、多泥水的使用环境，减少后期车架防腐维护的成本。车架整体采用空间桁架式结构布局，通过多组管材的三角受力结构分散行驶过程中产生的冲击载荷，无论是纵向的加速减速惯性力、侧向的过弯离心力，还是越野时来自路面的垂直冲击，都能通过管材之间的焊接节点均匀传递到整个车架结构上，避免局部应力集中导致的结构开裂。设计过程中充分考虑了越野车辆的赛事规则要求，对驾乘舱的内部空间边界做了明确的预留，能够适配常规的赛车座椅、多点式安全带的安装点位，前部预留了动力总成与转向机构的安装空间，下部预留了悬挂摇臂、减震器的连接支座位置，后部则预留了传动系统与油箱的布置空间，所有安装点位的位置精度都经过反复校核，保证各系统装配后不会出现运动干涉。车架整体采用上窄下宽的梯形轮廓，下部的底盘框架宽度更大，有效降低了整车的重心高度，提升车辆在侧倾坡行驶时的稳定性，上部的防滚架结构与下部底盘框架通过多组斜向支撑管材连接，形成连续的受力路径，在发生翻滚时能够有效抵御外部冲击，避免驾乘舱出现过大的变形量。在安装边界的设计上，车架底部的框架预留了统一的安装孔位，能够适配不同规格的底盘护板安装，对底部的油底壳、传动部件形成防护，车架前后端预留了拖车钩的安装位置，方便车辆在陷车时进行救援拖拽，管材的管径与壁厚选择经过受力仿真验证，在满足强度要求的前提下尽可能控制整体重量，兼顾车辆的动力性能与结构可靠性。
