钛材质三通管道交汇连接件结构设计

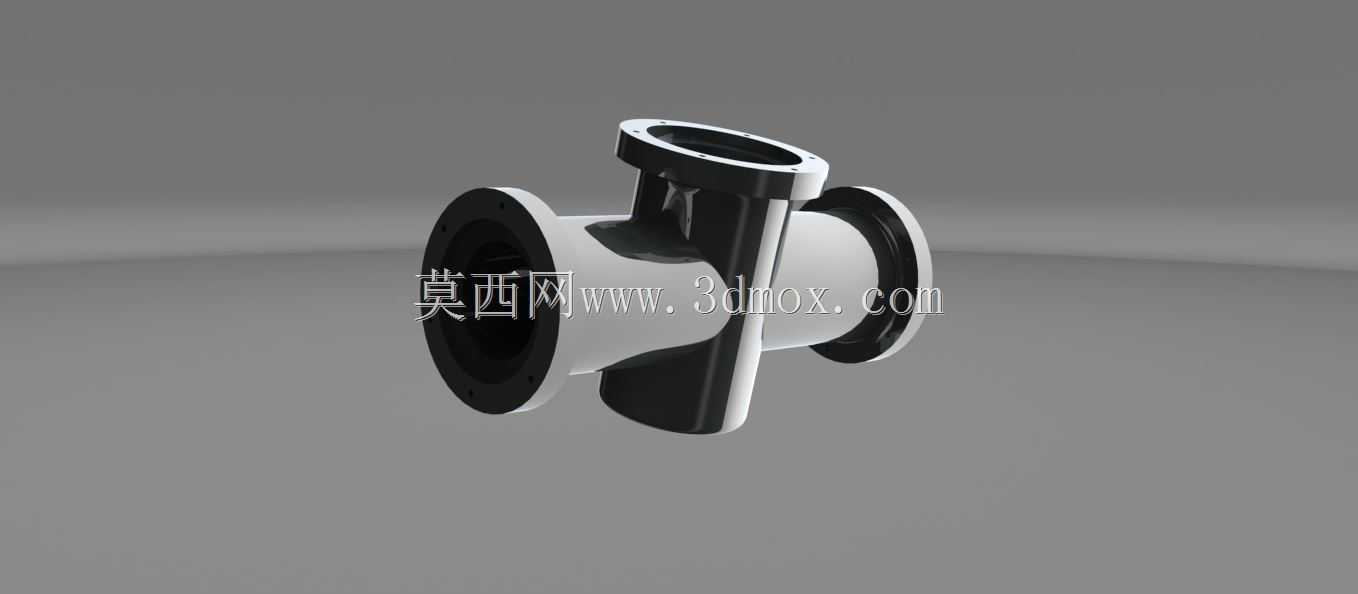

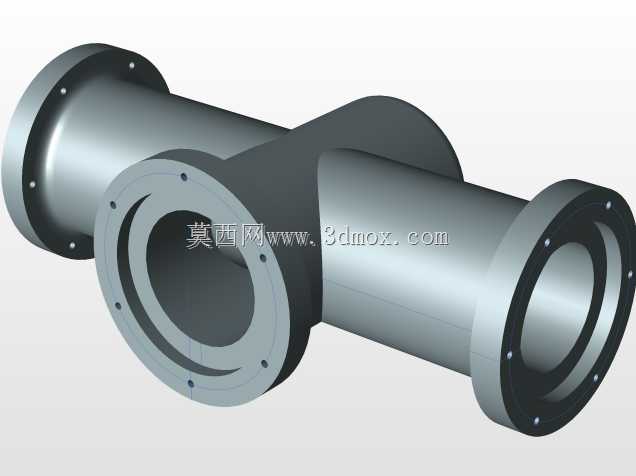

该构件为管路系统中实现两路介质交汇导通的核心连接件，主要应用于高腐蚀工况的流体输送管路、航空航天液压管路、特种化工介质传输系统中，承担不同走向管路的对接、介质汇流或分流的功能，相比普通碳钢或不锈钢材质的三通件，钛材的选用让其可在强酸、高盐雾、高低温交变的严苛环境下长期稳定工作，不会出现材质腐蚀剥落污染输送介质、连接部位锈蚀渗漏的问题。从结构设计来看，三个连接端均采用标准法兰对接结构，法兰端面预留了均匀分布的螺栓安装孔位，安装时可通过标准紧固件与对应管径的管路法兰紧密贴合，配合密封垫片即可实现无泄漏连接，三个接口的轴线处于同一平面内，其中两个接口同轴对向布置，第三个接口垂直于主轴线方向布置，形成T型的交汇腔体，腔体内部做了平滑圆弧过渡处理，不存在直角突变的流道结构，能够有效降低介质流经交汇部位时的湍流阻力，减少介质对腔体内壁的冲蚀损耗，同时避免介质内的固体杂质在拐角处沉积堵塞管路。设计过程中充分考虑了安装边界的适配性，三个法兰的外径、螺栓孔中心距、密封面宽度均匹配对应公称通径的管路标准，安装时不需要额外加工转接件即可直接与同规格的管路、阀门、泵体出口对接，构件整体的外部轮廓没有突出的尖锐结构，相邻法兰之间的预留间隙足够满足螺栓安装时的扳手操作空间，不需要在安装阶段额外切割周边结构来避让操作工具。构件的壁厚经过承压强度校核，可满足对应压力等级下的管路工作要求，钛材本身的比强度高，在满足同等承压能力的前提下，整体重量比不锈钢材质的同规格三通件降低近四成，能够有效降低管路系统的整体载荷，尤其适合对自重有严格要求的机载、舰载管路系统使用。外表面做了高精度抛光处理，既可以提升钛材表面的抗腐蚀能力，也能减少外部环境中的杂质、水汽在构件表面附着积存，降低外部锈蚀的概率，法兰密封面的平面度、粗糙度均满足密封连接的精度要求，安装后不需要额外对密封面进行研磨处理即可达到可靠的密封效果。
