汽车传动系统六角孔摇臂结构设计

这款摇臂构件主要应用于汽车底盘操纵系统与小型通用机械设备的传动换向环节，在实际工况中承担动力传递、行程换向与载荷承载的核心作用，是操纵机构中连接动力输入端与执行端的关键受力部件。在汽车应用场景下，这类摇臂常被用于离合器操纵、换挡机构联动或是驻车制动系统中，将拉杆的直线推拉动作转化为转轴的旋转动作，或是将转轴的转动转化为执行构件的直线位移，保障操纵动作的精准传递与力的放大。

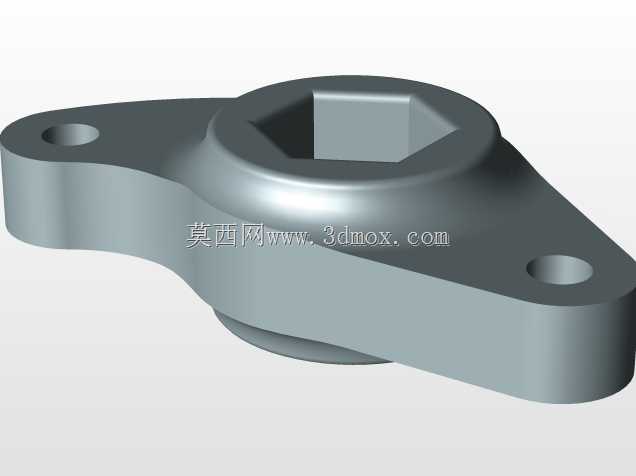

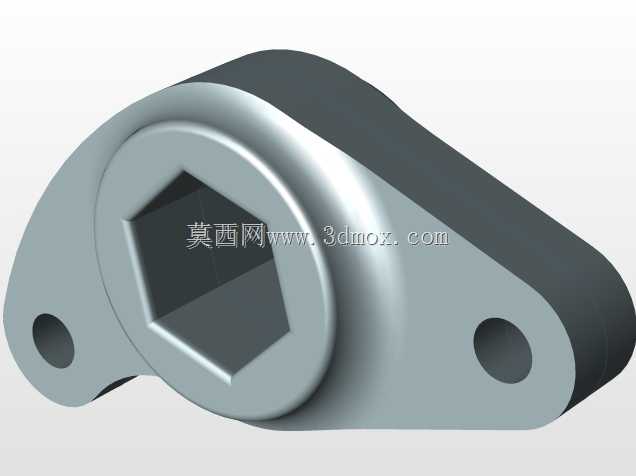

从功能特性来看，该摇臂采用中心六角孔的传动结构设计，相比传统的圆孔键连接方式，六角孔能够实现与对应六角轴的无间隙配合，传动过程中无键连接带来的回程误差，可承受更大的冲击扭矩，同时装配时无需额外加工键槽，降低了配套轴件的加工难度，装配对位也更加便捷，能够有效提升装配效率。摇臂两侧对称设置的带孔耳座是连接端的安装位，两个同轴的光孔用于穿装连接销轴，通过销轴与拉杆或是推杆组件铰接，铰接位的孔位经过同轴度优化设计，能够减少铰接处的转动卡滞，降低运动过程中的摩擦损耗。

设计过程中，整体采用了流线型的变截面轮廓，从中心传动孔位置向两侧耳座平滑过渡，既避免了直角结构带来的应力集中问题，又在保证结构强度的前提下尽可能缩减了构件的整体重量，符合汽车零部件轻量化的设计趋势。中心六角孔的深度与摇臂主体厚度保持一致，孔口位置做了微小的倒角处理，既方便轴件的插入装配，又能消除孔口的锐边毛刺，避免装配时划伤操作人员或是配套轴件的表面。两侧耳座的厚度略小于主体厚度，在保证铰接位强度足够的前提下，减少了铰接处的接触面积，降低转动过程中的摩擦阻力。

从安装边界来看，该摇臂的整体外轮廓为类三角形结构，中心六角孔的外接圆直径为构件的核心尺寸基准，两侧耳座的孔中心与中心六角孔的中心距决定了摇臂的传动比，安装时需要保证中心六角孔与配套转轴的同轴度误差在允许范围内，两侧铰接销轴的轴线需要与中心转轴轴线保持平行，避免运动过程中出现别卡现象。构件的整体厚度适配常规的操纵机构安装空间，安装后转动过程中不会与周边的支架、壳体等构件发生运动干涉，能够在预设的摆动角度范围内顺畅完成往复动作，可适应-40℃到120℃的常规工作环境温度，表面采用氧化处理即可满足防锈与耐磨的使用需求，无需额外的复杂表面处理工艺，能够有效控制生产制造成本。
