钛合金材质节流型蝶阀结构设计

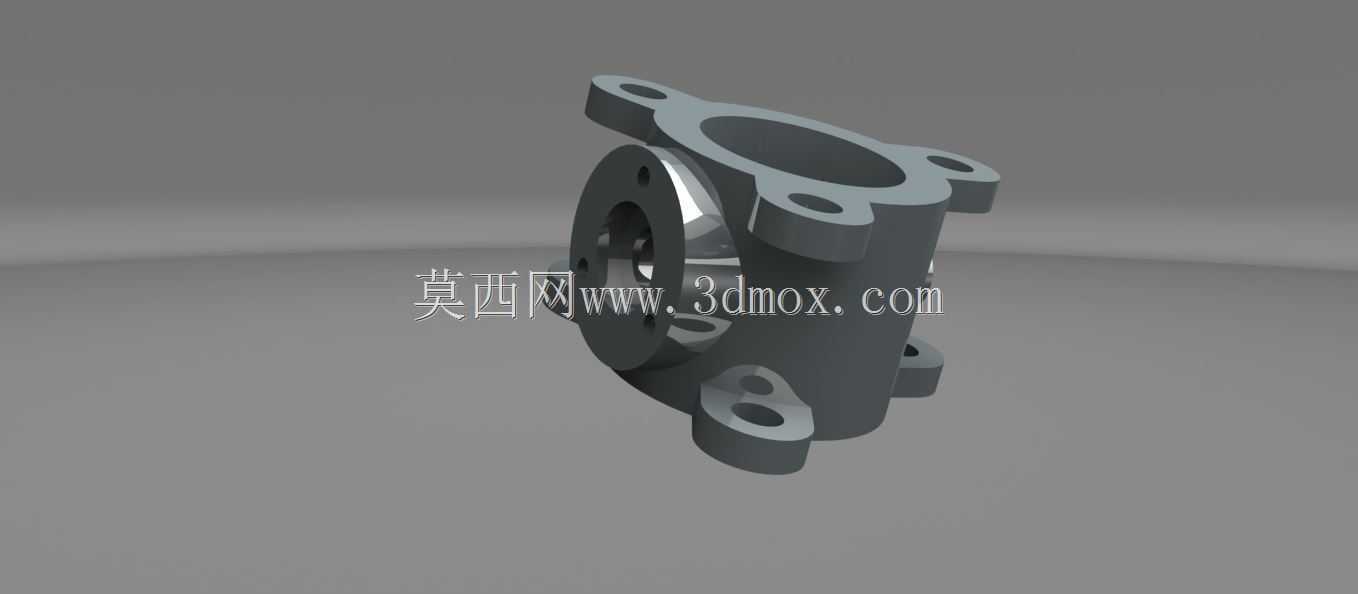

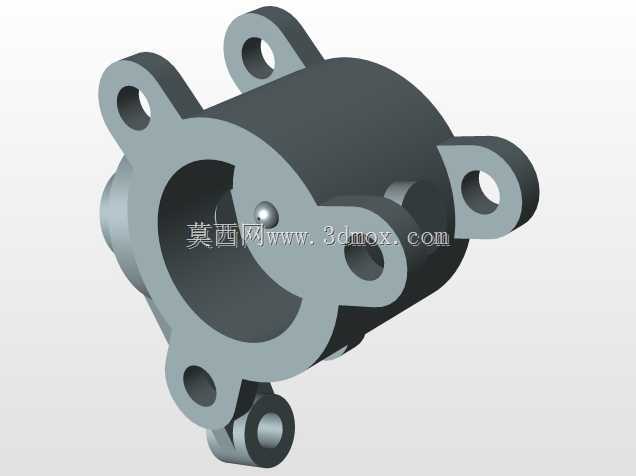

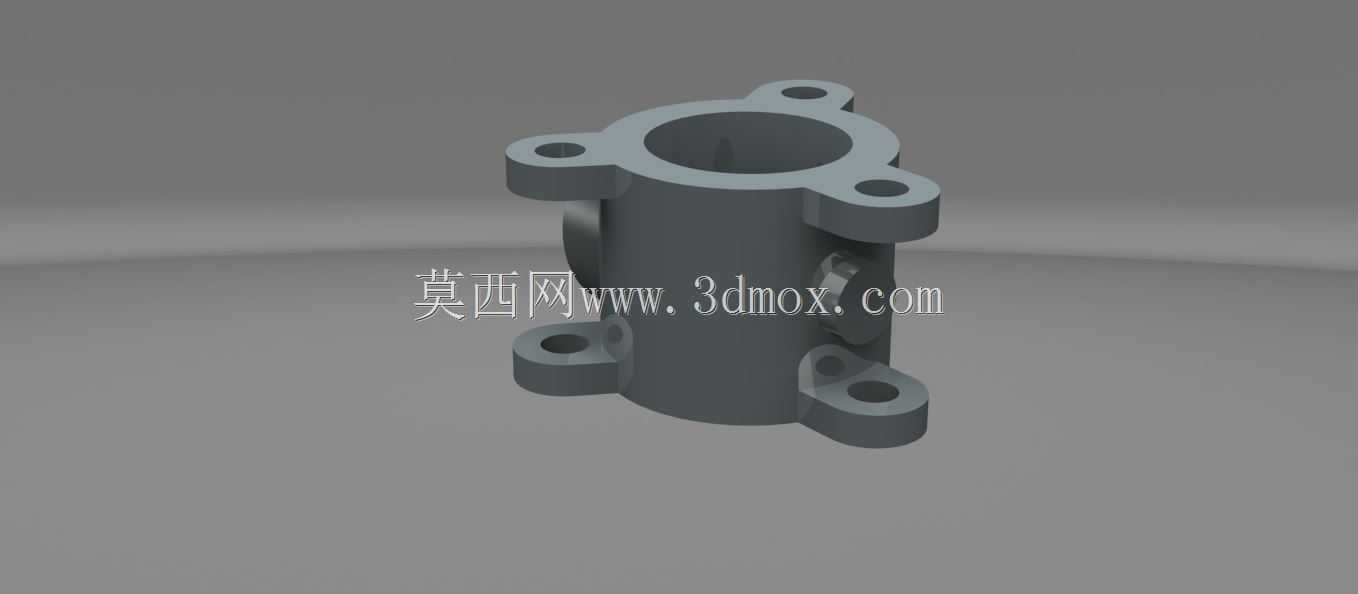

　　在流体输送管网的压力调节工况里，这类节流型蝶阀的应用覆盖了从化工腐蚀性介质输送、航空燃油管路调控到高端液压系统压力匹配的多个场景，和普通铸铁或铸钢材质的蝶阀不同，这款产品全组件采用钛合金加工，核心是为了适配强腐蚀、高低温交变同时对部件重量有严格限制的特殊工况，比如机载液压回路、深海采油树的支路调节段，普通材质的蝶阀在这类场景下要么会出现介质腐蚀导致的密封面失效，要么重量超标无法满足机载设备的载荷限制。从结构设计逻辑来看，这款蝶阀采用对夹式法兰连接结构，阀体上的四个带衬套的安装孔是核心安装边界，孔位的同轴度、端面的平面度公差控制在0.02mm以内，避免安装后出现阀体受迫变形导致阀板卡滞的问题，

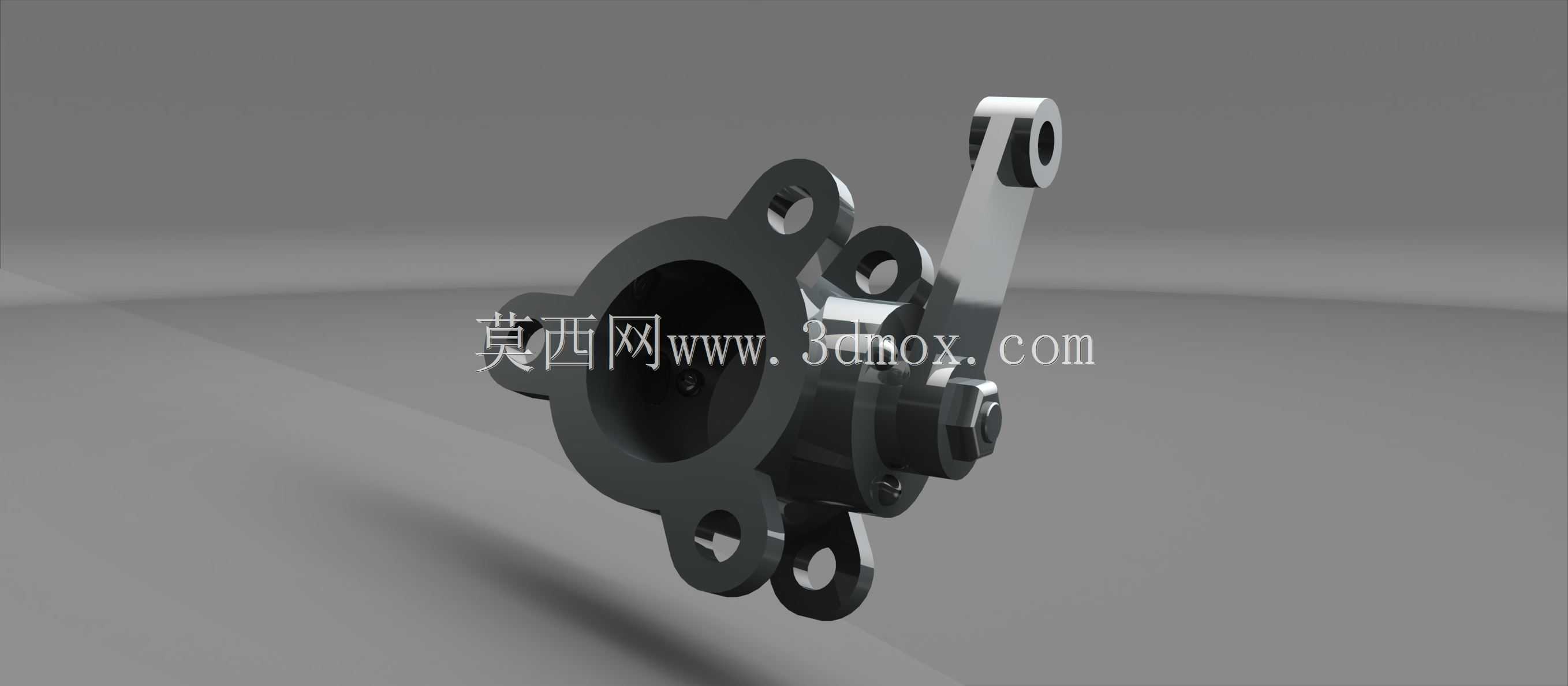

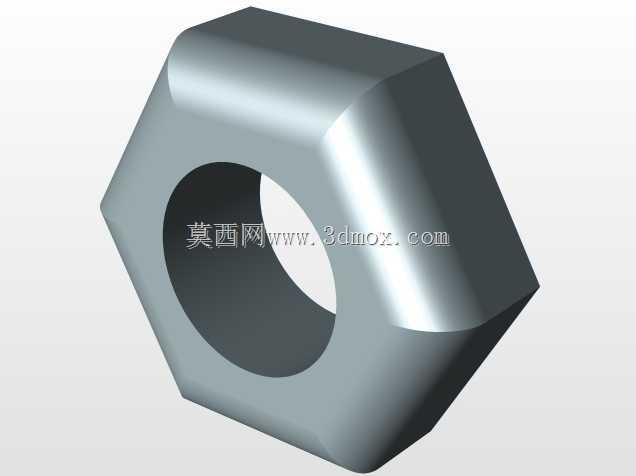

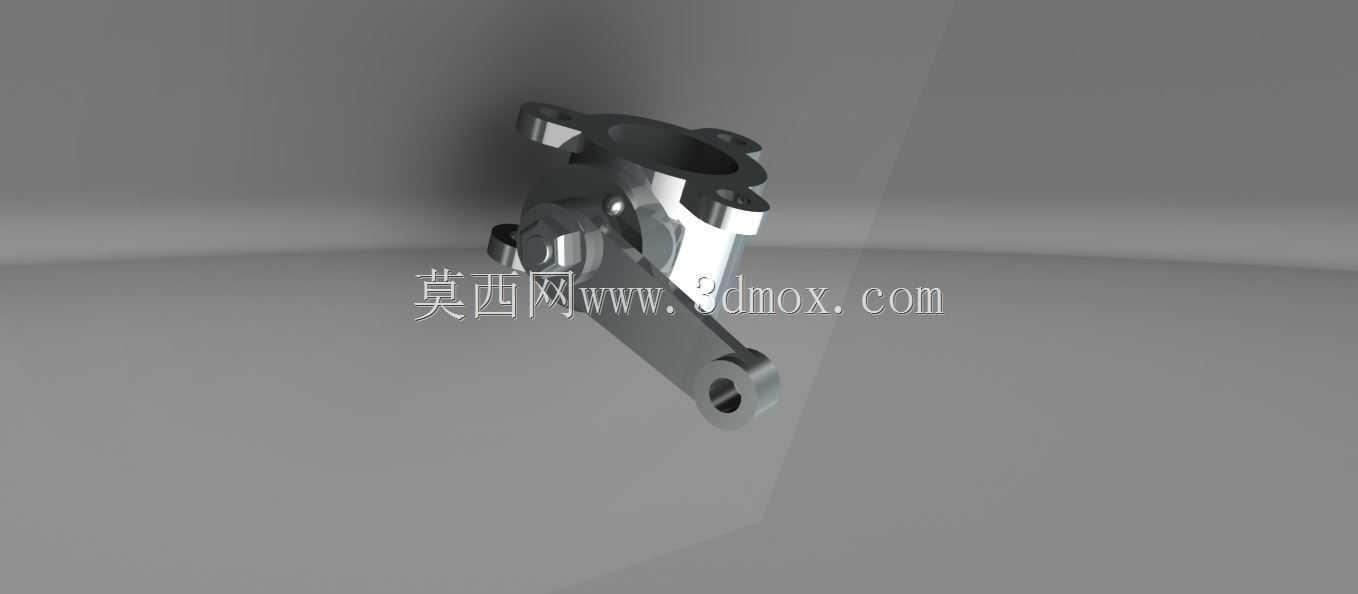

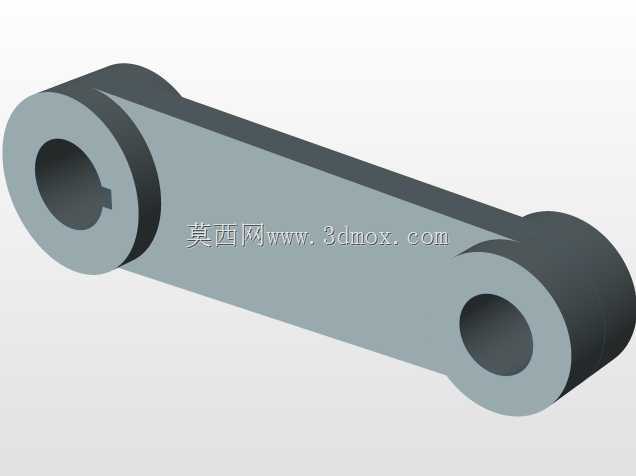

　　很多现场安装的故障都来自于安装时法兰面错位强行上紧螺栓，导致阀体密封面变形泄漏，所以在建模阶段就特意做了安装导向倒角，每个螺栓孔的入口端都做了1×45°的导向结构，方便现场对位安装，也能避免螺栓拧入时刮伤孔壁的防腐层。阀板的驱动端采用扁方加锁紧螺栓的连接结构，和执行器输出轴的配合间隙控制在0.01-0.03mm之间，间隙过大会导致调节滞后，在小开度节流工况下出现压力振荡，间隙过小则会因为热胀冷缩出现抱死问题，尤其是钛合金的线膨胀系数和常见的执行器钢轴有差异，建模时已经根据工作温度区间做了配合公差的匹配计算，确保在-40℃到180℃的工作温度区间内都能顺畅转动。密封结构采用金属硬密封形式，阀板的密封面堆焊硬质合金后和阀体密封座做配研，

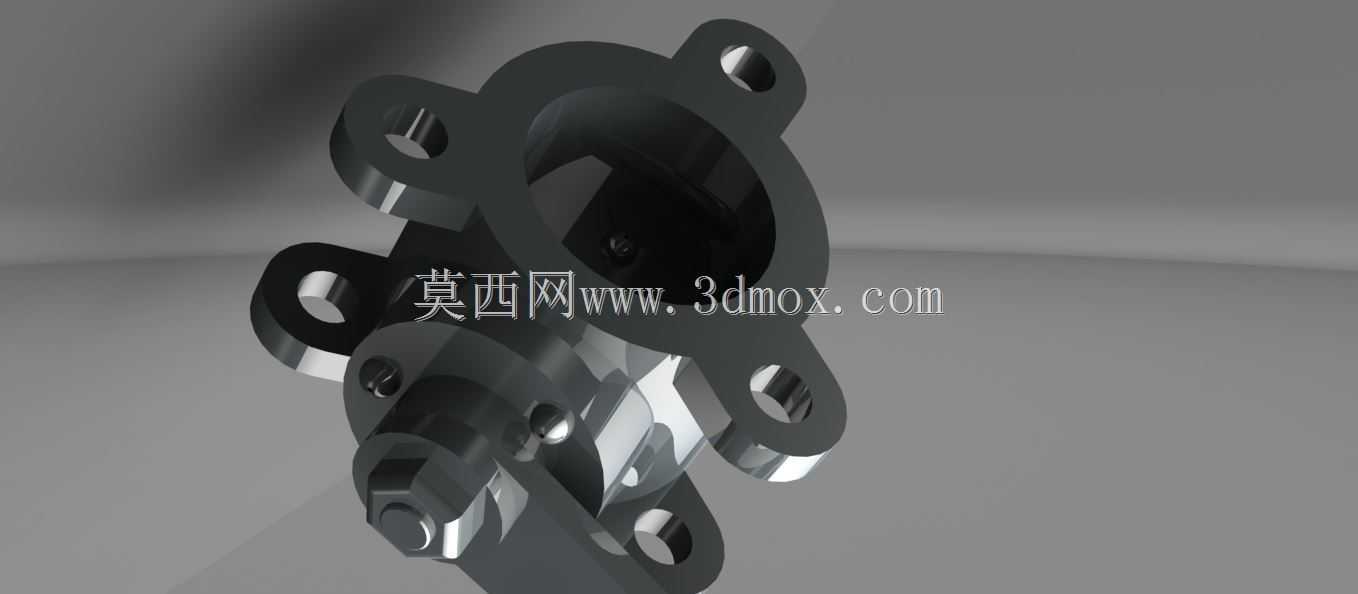

　　密封面的粗糙度达到Ra0.8，在节流工况下，介质高速冲刷密封面，普通软密封材料很容易被介质里的固体颗粒冲蚀损坏，硬密封结构能承受更高的介质流速，也能适配含有微小固体颗粒的介质工况。阀杆的密封采用多重填料组合结构，最外侧是防尘圈，阻止外界灰尘进入阀杆腔，中间是两组V型填料，靠压盖的预紧力实现阀杆处的动密封，最内侧是节流衬套，平衡阀杆前后的压力差，降低填料处的介质泄漏风险，很多同类型阀门在小开度长期节流时，阀杆处容易出现外漏，本质就是没有做阀杆处的压力平衡，高压介质直接作用在填料上，长期冲刷导致填料失效。从实际使用的功能特性来看，这款蝶阀的调节特性接近等百分比特性，在20%-80%的开度区间内，流量调节的线性度较好，

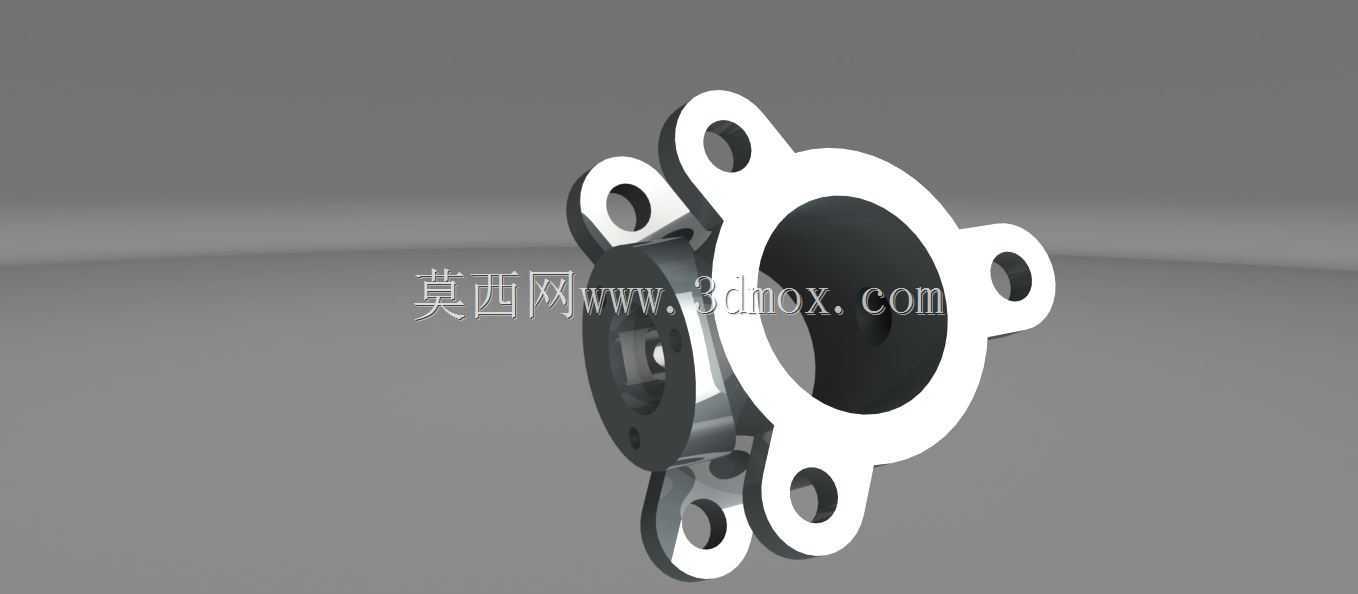

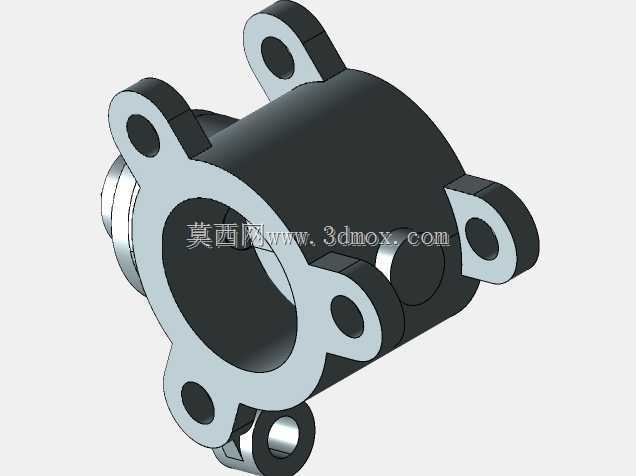

　　适合做支路的流量精确调节，不像普通蝶阀只适合做截断使用，在开度30%以下时，阀板和阀体之间的流道做了特殊的修型，避免介质高速冲蚀阀板的局部区域，很多普通蝶阀在小开度节流时，阀板的下半部分会被高速介质冲蚀出沟槽，用不了几个检修周期就会出现内漏，这款结构在建模时就对流道做了CFD仿真优化，让介质流过阀板时的流场更均匀，减少局部涡流带来的冲蚀。外形尺寸方面，这款蝶阀的结构长度符合对夹式蝶阀的连接尺寸标准，不需要改动现有管路的法兰间距就能直接替换安装，法兰密封面的凸台尺寸和标准法兰的密封凹槽完全匹配，现场更换时不需要额外加工过渡连接件，阀体的外部轮廓做了圆弧过渡处理，没有应力集中的直角结构，在压力交变的工况下，能有效降低应力集中导致的阀体开裂风险，钛合金材料的焊接难度较高，所以整个阀体采用整体锻件加工而成，没有焊接接缝，避免了焊接区域的材料性能下降问题，所有流道的转角处都做了圆角过渡，减少介质流动时的阻力，也避免固体颗粒在转角处沉积卡滞阀板。在装配逻辑上，所有组件都采用可拆卸结构，阀板和阀杆采用无销连接，靠锁紧螺栓的预紧力实现扭矩传递，相比传统的销钉连接，这种结构不会因为销钉剪切断裂导致阀板脱落，检修时也能快速拆解更换密封件和易损部件，不需要整体更换阀体，降低后期的维护成本，每个配合面都设计了对应的退刀槽和装配导向段，方便加工时的刀具退刀，也能避免装配时出现零件卡滞刮伤配合面的问题。
