手动螺旋式管道夹持虎钳结构设计

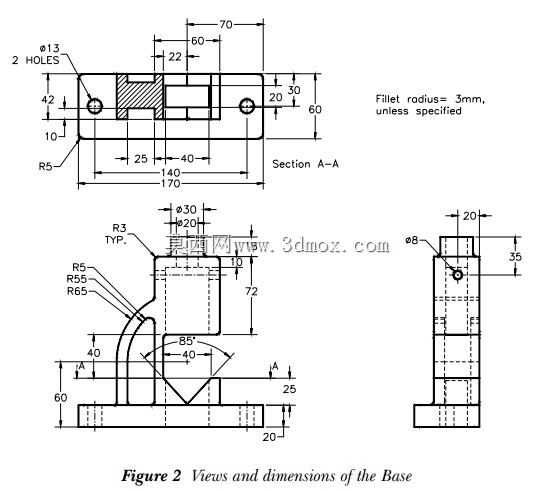

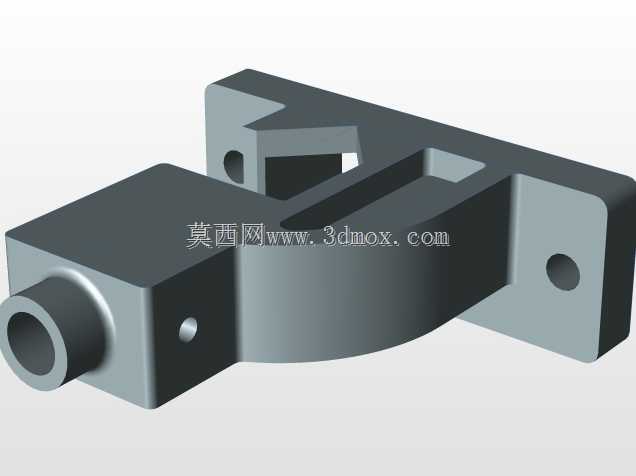

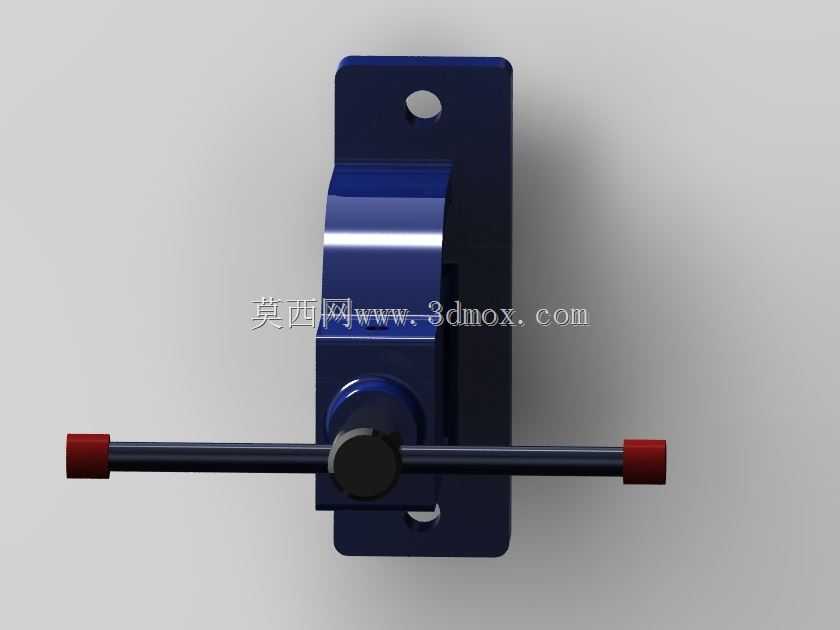

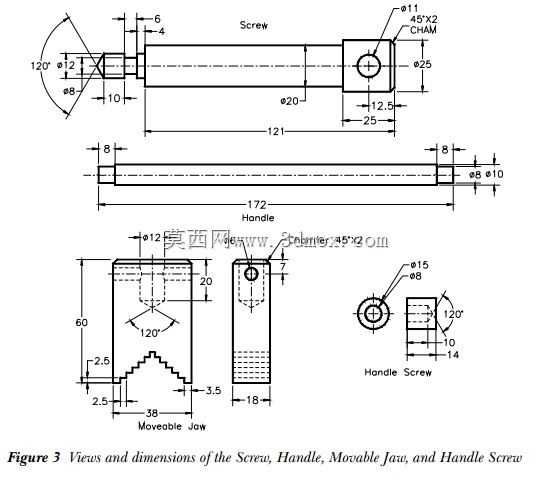

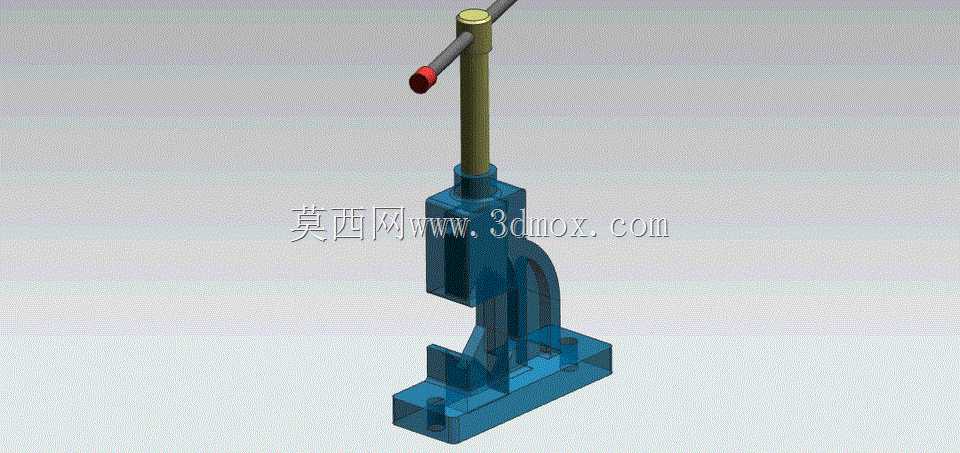

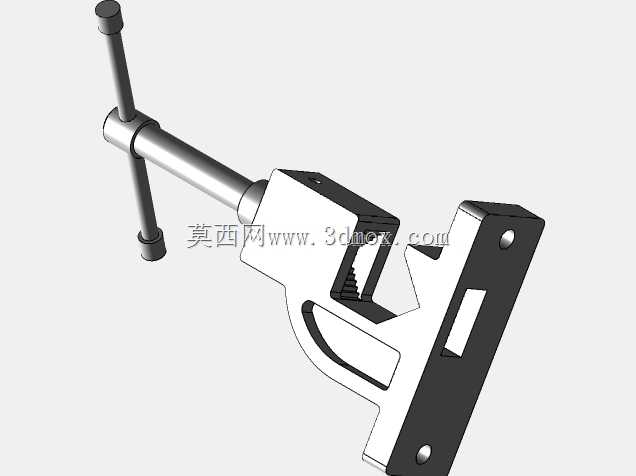

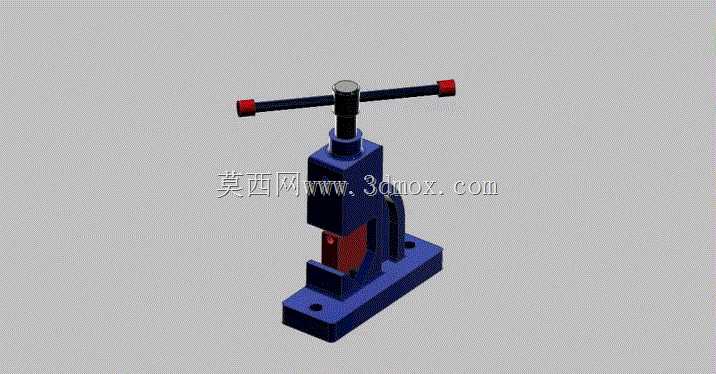

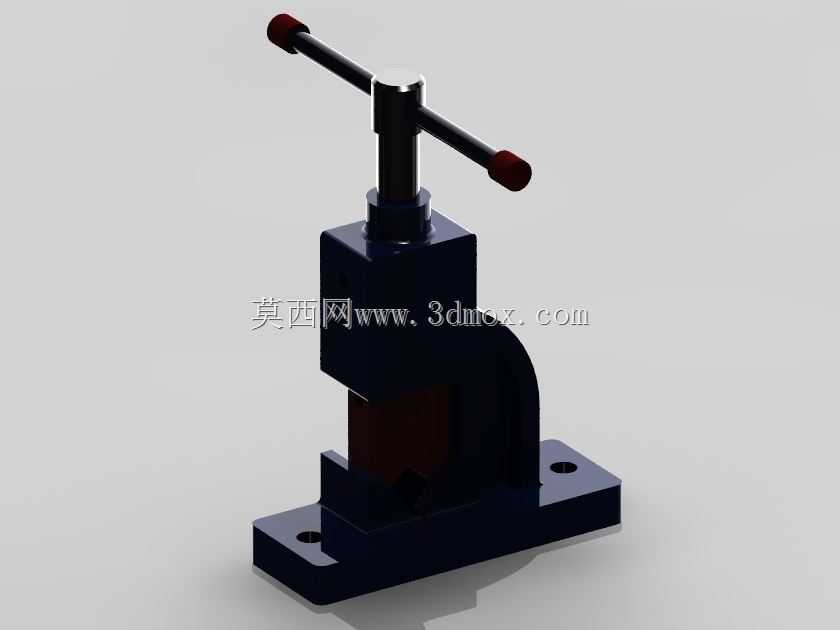

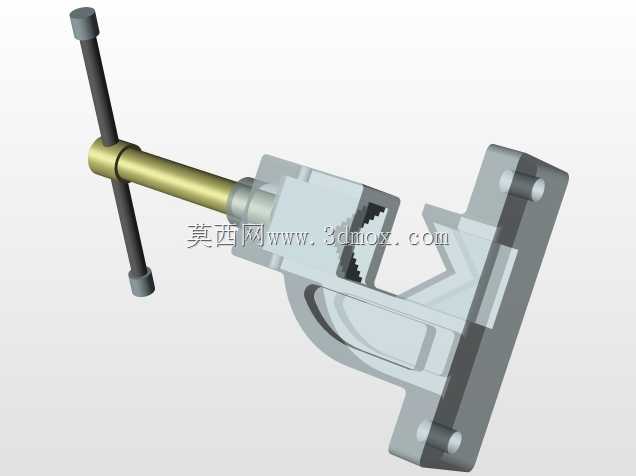

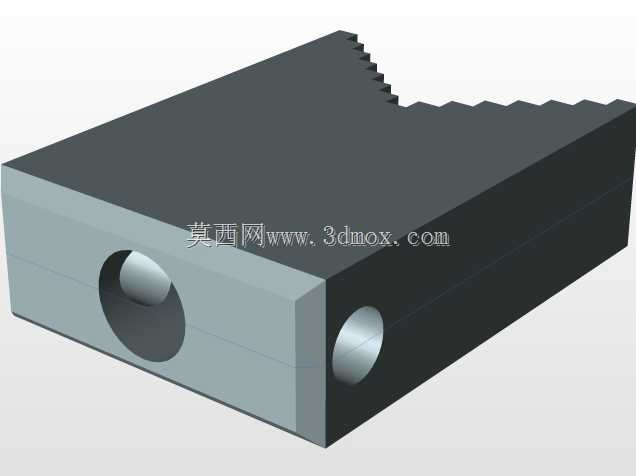

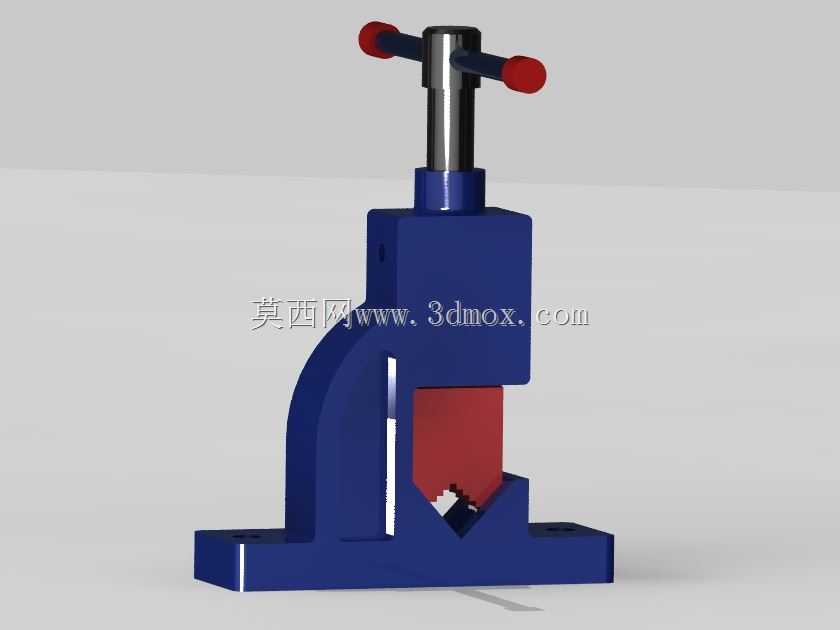

这款管道虎钳是管道安装、五金维修、钳工加工作业场景中常用的夹持类工装，主要用于固定圆形管材类工件，为套丝、切割、坡口打磨、管件焊接等工序提供稳定的装夹支撑，在水电安装、管路维修、小型五金加工、设备维保等场景中应用广泛，能够替代人力握持固定管材，大幅降低作业过程中的工件晃动风险，提升加工精度与操作安全性。从功能特性来看，该虎钳采用经典的螺旋进给夹紧结构，顶部设置T型操作手柄，操作人员转动手柄即可带动内部丝杆传动，驱动活动钳身完成开合动作，可适配一定管径范围内的圆形管材装夹，钳口位置针对圆形工件做了适配性的咬合结构设计，夹紧后不易出现管材打滑、转动的问题，夹紧力可通过手柄转动幅度灵活调节，既能保证装夹稳固性，也能避免夹紧力过大造成薄壁管材变形。在设计思路上，整体结构采用立式布局，底部为带安装孔的一体式基座，可通过螺栓将虎钳整体固定在工作台面或者专用支架上，保证作业过程中整体结构的稳定性；固定钳身与基座采用一体化结构设计，提升整体刚性，活动钳身与丝杆之间设置耐磨导向结构，长期使用也能保证进给动作顺畅，减少卡顿、晃量问题；钳身主体采用方正的箱型结构设计，在保证结构强度的同时尽可能精简冗余结构，降低整体重量，也便于日常搬运与工位转移。从安装边界来看，底部基座的两个安装孔间距适配常规钳工工作台的安装孔位，安装后整体高度适配成年操作人员站立作业的操作高度，T型手柄的转动半径经过合理规划，操作时不会与工作台面、周边工装产生干涉，钳口开合行程覆盖日常作业中常见的小口径管材装夹需求，整体外形紧凑，不会占用过多工作台面空间，既适合固定工位的长期使用，也可根据作业需求临时拆装转移至户外作业场景使用。整体结构没有复杂的传动部件，日常维护仅需定期在丝杆位置加注润滑脂即可保证操作顺畅，耐用性强，能够适应车间、户外工地等多种复杂作业环境的使用需求。
