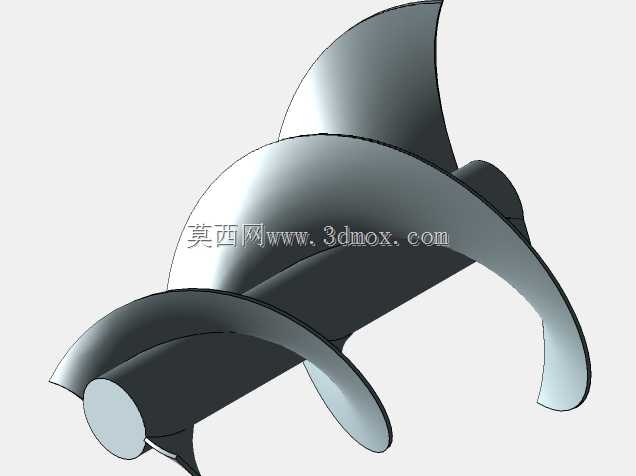

螺旋曲面结构轴流式叶轮结构设计

该叶轮作为流体输送设备的核心过流部件，广泛应用在中小流量高扬程的轴流泵、管道增压送风设备、小型流体推进装置以及特种搅拌设备当中，承担着将转轴传递的机械能转化为流体动能与压力能的核心作用，是决定整套流体设备工作效率、运行稳定性与能耗水平的关键零件。在实际工况中，这类带连续螺旋曲面的叶轮相比传统分体式叶片叶轮，流体通过时的流道更顺滑，能有效减少叶片间的涡流与流动损失，在输送含细小纤维、微小颗粒的流体介质时，不易出现流道堵塞、介质卡滞的问题，适配市政给排水、小型船舶推进、工业管道通风、轻工物料搅拌等多个场景的使用需求。从功能特性来看，该叶轮采用一体式螺旋叶片与轮毂结合的结构，叶片沿轮毂轴向呈连续螺旋状延伸，曲面曲率经过流体力学优化，能够在较低转速下实现稳定的流体推送，运行过程中对流体的脉动冲击更小，可有效降低设备运行时的振动与气动/水力噪音，同时叶片与轮毂的连接过渡区域做了顺滑圆角处理，能大幅减少应力集中现象，提升零件长期高速旋转下的结构疲劳强度，避免叶片根部断裂的失效风险。设计过程中，首先结合目标工况的流量、扬程参数确定了叶轮的整体导程与叶片包角，确保流体在流经叶片流道时能够获得均匀的能量增量，同时匹配配套设备的安装腔体尺寸确定了叶轮的最大外圆直径，保证叶轮旋转时与腔体内壁保留均匀的配合间隙，既避免运动干涉又能减少间隙泄漏提升容积效率；轮毂部分采用等直径圆柱结构设计，中心预留与驱动轴配合的安装孔位，可通过键连接或者过盈配合的方式与动力输出轴实现可靠固定，安装时只需保证叶轮端面与驱动轴的垂直度，即可实现稳定的动平衡表现，无需额外做大幅的平衡修正。在安装边界上，该叶轮的轴向长度适配常规中小型泵体、风机的腔体安装空间，轮毂直径与通用规格的驱动轴尺寸匹配，叶片的外缘做了微小的倒角处理，既方便安装时的导向对位，也能避免安装过程中叶片边缘磕碰腔体壁面造成零件损伤，整体结构兼顾了流体性能、结构强度与装配便利性，能够满足多数通用流体设备的配套使用需求。
