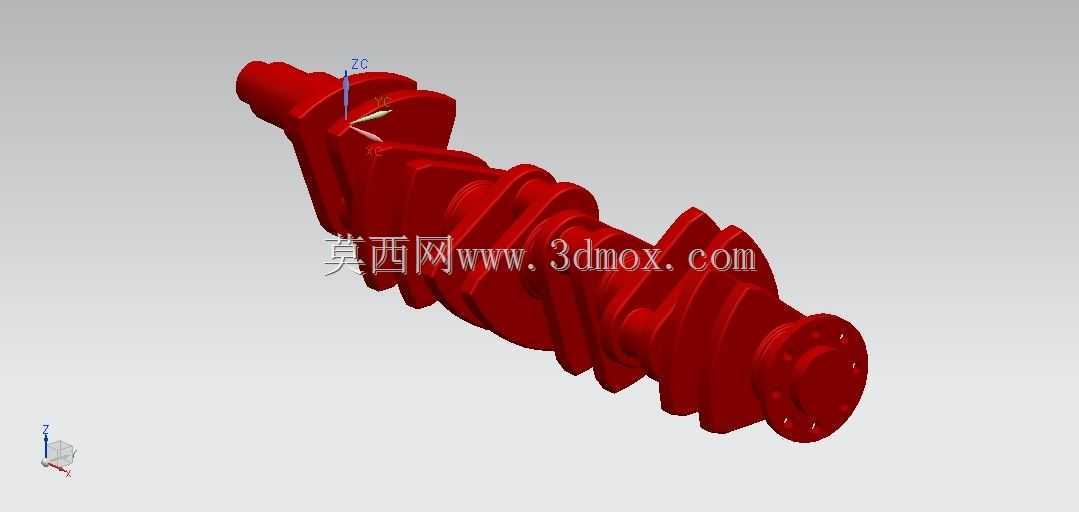

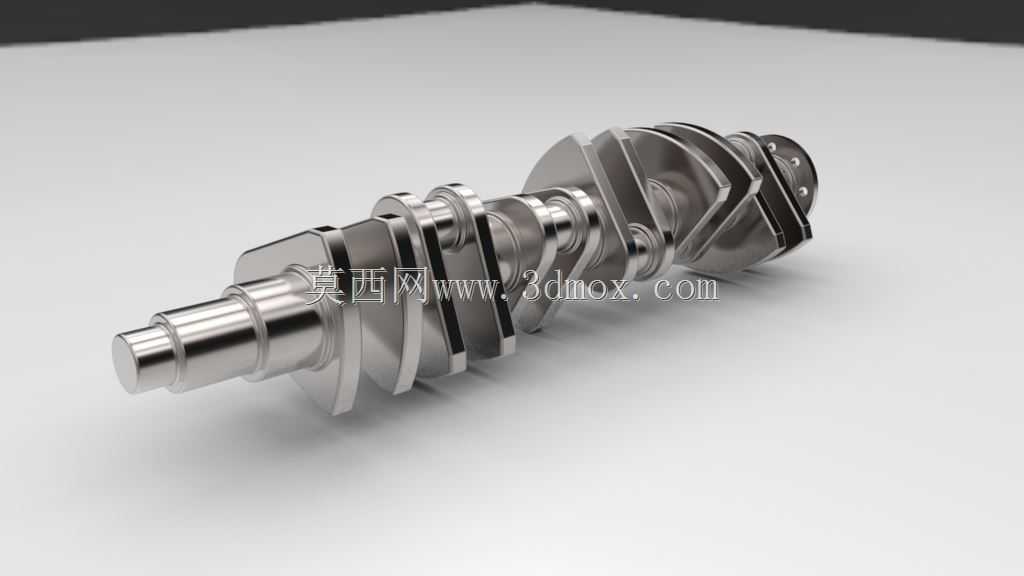

六腹板曲轴动力传动核心结构

　　在往复式动力设备的动力传递链路中，曲轴是承接活塞往复运动、将其转换为旋转扭矩输出的核心承载部件，这款六腹板结构的曲轴，主要适配多缸内燃动力设备的动力输出需求，在乘用车动力总成、小型工程机械动力单元、固定式发电机组动力端都有对应的应用场景。从结构设计逻辑来看，六组腹板对应多缸的曲柄销布置，每段腹板都兼顾了曲柄销与主轴颈的连接刚度，同时在腹板的配重构型上做了偏心优化，能够抵消多缸往复运动产生的一阶、二阶惯性力，降低动力设备运行过程中的整机振动幅值。实际装配过程中，主轴颈需要与缸体主轴承座配合，轴颈表面的粗糙度、圆柱度公差直接影响润滑膜的形成稳定性，设计时预留的轴颈圆角过渡结构，能够避免应力集中导致的轴颈疲劳断裂，

　　这也是曲轴长期承受交变载荷下的核心可靠性设计点。曲柄销部位用于连接连杆大头，六组曲柄销按照对应的缸序点火间隔角布置相位，保证各缸做功行程的扭矩输出能够连续叠加，避免动力输出出现明显的扭矩波动。从安装边界来看，曲轴轴向需要预留对应的止推片安装间隙，控制曲轴受热膨胀后的轴向窜动量在合理区间，避免轴端连接的飞轮、正时齿轮出现啮合错位；曲轴后端的法兰结构用于连接飞轮总成，法兰端的螺栓孔位置度公差需要严格控制，保证飞轮装配后的动平衡精度满足高转速运行要求。建模过程中，腹板与轴颈的过渡曲面做了连续曲率处理，既能够减少铸造或锻造过程中的应力集中缺陷，也能降低曲轴高速旋转时的风阻损耗，同时各配重块的质心位置经过反复校核，

　　保证曲轴整体动平衡量满足设计要求，减少后续动平衡工序的去重量。在实际使用场景中，这类多腹板曲轴能够承受更高的爆发压力，适配排量更大的动力单元，相比少缸数曲轴，其扭矩输出的平顺性有明显提升，能够降低传动系统后续的减振设计压力，整机NVH表现也更优。设计时还需要考虑润滑油道的布置，主轴颈与曲柄销之间的斜向油道要保证连通性，让压力润滑油能够持续输送到连杆轴承摩擦面，避免干磨导致的轴瓦烧蚀故障，油道口的倒角处理也能减少润滑油流动的阻力，保证各润滑点的油压稳定。
