三槽带轮式传动滑轮结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:218505
  • 三槽带轮式传动滑轮结构设计
  • 三槽带轮式传动滑轮结构设计
  • 三槽带轮式传动滑轮结构设计

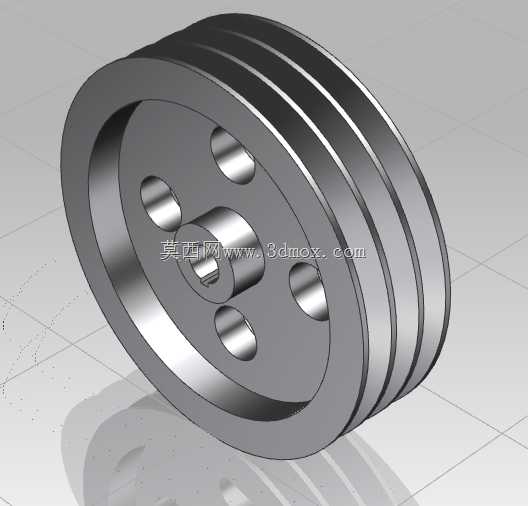

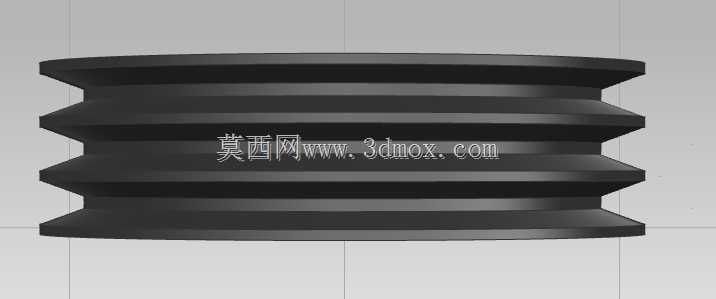

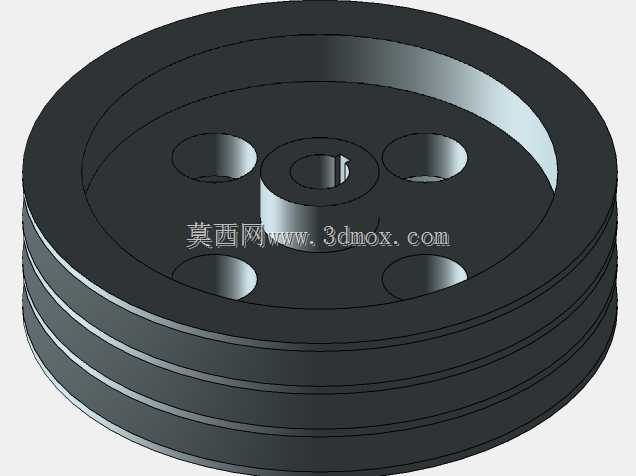

这款三槽式传动滑轮是机械传动系统中常用的挠性传动配套部件,主要应用在需要通过皮带传递动力的工业设备、农用机械、轻工输送设备以及小型机床的传动链路中,承担着改变传动方向、调整传动比、传递旋转扭矩的核心作用,在长距离动力传输、多轴联动传动的场景下,能够有效缓冲传动过程中的振动冲击,降低动力源与执行端之间的刚性连接损耗,提升整套传动系统的运行稳定性与部件使用寿命。从结构设计来看,该滑轮采用三槽并行的轮缘设计,可同时适配三根三角带的安装需求,相比单槽、双槽滑轮,能够传递更大的额定扭矩,适用于中高负载的传动场景,轮槽的截面角度与深度按照通用三角带的标准尺寸设计,能够保证皮带嵌入后与轮槽侧壁充分贴合,避免传动过程中出现打滑、跳带的问题,同时轮缘外侧做了圆弧过渡处理,可减少皮带运行过程中的边缘磨损,延长皮带的更换周期。轮体部分采用了辐板式带减重孔的结构设计,中心设置带键槽的安装轴孔,可通过平键与传动轴实现周向固定,保证扭矩传递过程中不会出现相对转动,轴孔周边做了加厚凸台处理,提升轴孔位置的结构强度,避免长期承受交变载荷时出现轴孔开裂、变形的问题;辐板上均匀分布四个圆形减重通孔,在保证轮体整体结构强度、满足动平衡要求的前提下,尽可能降低轮体自身的重量,减少传动轴转动时的转动惯量,降低动力启动阶段的能耗,同时减重孔也可作为安装维护时的撬动着力点,方便滑轮的拆装作业。从安装边界来看,该滑轮的轴向厚度适配常规宽度的传动安装空间,轮体外径符合对应传动比的设计要求,安装时需要保证轮体的端面与传动轴保持垂直,同时配对的带轮需要处于同一平面内,避免皮带出现偏磨;轮体的中心轴孔直径适配常规标准直径的传动轴,键槽尺寸符合通用平键的安装标准,可直接与对应规格的传动轴、轴承座配合安装,不需要额外进行二次加工。在实际使用场景中,这类滑轮常搭配异步电机、减速机使用,通过调整不同的轮径配比获得需要的输出转速,广泛应用在物料输送线、小型加工设备、农业排灌机械、通风设备的传动结构中,其对称式的结构设计也保证了高速转动时的动平衡性能,减少运行过程中的径向跳动,降低传动噪音。
