离心式鼓风机多翼式叶轮结构设计

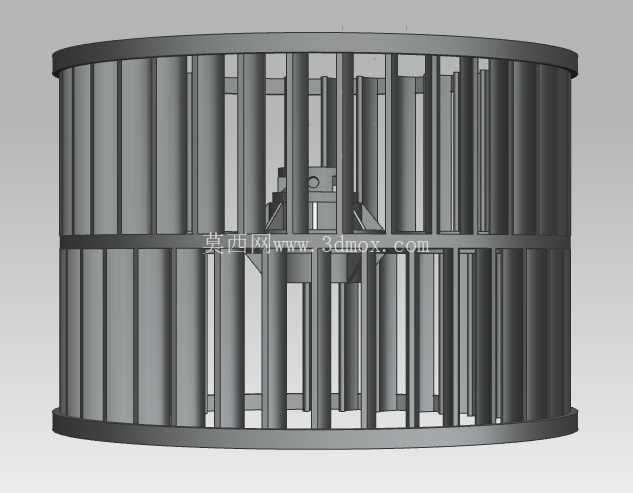

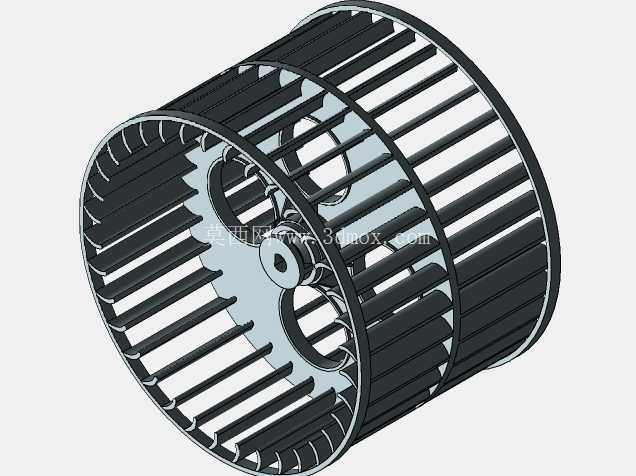

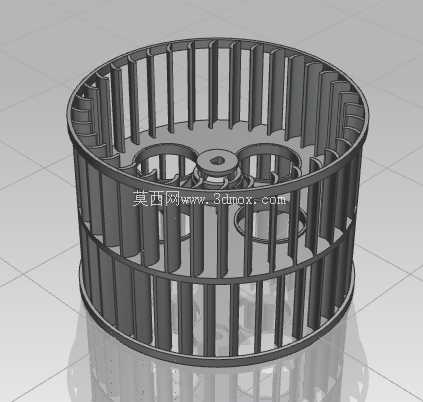

　　该叶轮为前向多翼式离心鼓风结构，主要适配小型低压送风场景，常见于家用新风系统、小型设备散热风道、工业机柜通风、小型燃烧器供风等工况，这类结构的优势在于相同叶轮直径下能获得更高的风压输出，同时运行噪音低于常规后倾式叶轮，适配对安装空间、噪音控制有要求的送风场景。从结构设计来看，叶轮采用双轮盘夹装叶片的布局，上下两个环形轮盘对叶片形成双向定位，避免叶片在高速旋转时出现轴向窜动，叶片采用等厚度圆弧前弯设计，沿轮盘周向均匀排布，叶片的进风侧做了圆弧过渡处理，减少气流进入叶道时的冲击损失，降低入口紊流带来的气动噪音。

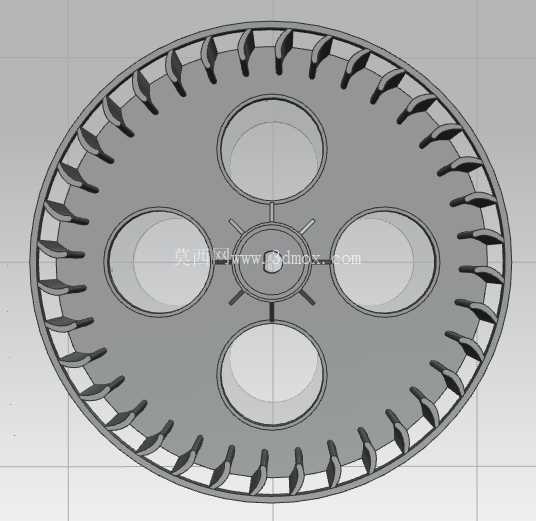

　　叶轮中心设置了与电机轴配合的安装轮毂，轮毂上预留了轴孔与键槽定位结构，轴孔的公差配合按照过渡配合设计，保证与电机输出轴的同轴度，避免高速旋转时出现动平衡超标问题，轮毂与轮盘之间设置了多道径向加强筋，既提升了轮毂与轮盘的连接强度，也能在叶轮旋转时对进入中心区域的气流起到预导流作用，减少中心区域的气流涡旋。在安装边界设计上，叶轮的轴向尺寸控制紧凑，适配常规蜗壳的安装宽度，轮盘的外圆直径与常规蜗壳的型线间隙控制在合理范围，避免间隙过大导致的气流回流损失，也不会因为间隙过小出现运转时的擦碰问题。

　　设计过程中首先确定的是叶轮的比转速参数，结合目标工况的风量风压要求，匹配对应的叶片进出口安装角，叶片的数量经过气动计算确定，既保证叶道内的气流顺畅，不会因为叶片过密导致流道阻塞，也不会因为叶片数量过少出现气流滑移过大、风压不足的问题。叶片与轮盘的连接采用一体成型的结构思路，建模时通过阵列特征完成所有叶片的排布，每个叶片的型线完全一致，保证周向的质量分布均匀，减少后续动平衡校正的工作量。叶轮的进风口端轮盘做了内收的导流弧边，引导轴向进入的气流平滑转向进入径向叶道，降低气流转向时的阻力损失，出风口端的轮盘保持平直，保证气流流出叶道时的方向稳定，匹配蜗壳的扩压结构，将气流的动压有效转化为静压。

　　在实际应用中，这类叶轮需要配合对应的蜗壳使用，安装时需要保证叶轮与进风口的对中精度，进风口伸入叶轮进风端的深度控制在合理范围，避免出现进气不均的问题，同时叶轮的动平衡精度需要达到G6.3级以上，保证在额定转速下运转平稳，不会出现明显的振动传递到安装机架。建模过程中对叶片的曲率做了连续检查，避免出现型线拐点导致的气流分离，轮盘的厚度根据转速对应的离心力载荷做了强度校核，保证在最高工作转速下，轮盘的应力在材料许用范围内，不会出现结构变形或断裂问题。轮毂的轴向长度经过优化，保证与电机轴的配合长度足够，传递扭矩时不会出现轴孔打滑的问题，同时不会因为轮毂过长占用过多的轴向安装空间。
