深沟球滚动轴承实体结构设计

　　这套滚动轴承结构围绕中小型旋转支承场景展开，几何关系覆盖外圈、内圈、滚动体、保持架以及侧部密封件，适合在泵轴、电机轴、减速器输入输出端、输送辊筒和轻型传动机构中作为径向承载部件使用。实际设备运行时，轴颈与内圈随转轴同步转动，外圈安装在轴承座孔内承担机座约束，滚动体在滚道之间循环滚动，将轴系的径向载荷传递至箱体，同时限制轴的径向跳动。深沟球构型本身还可承受一定比例的双向轴向载荷，在跨距较短、对中条件较好的轴系中，能够简化支承布局，减少额外推力部件。

　　建模时先确定内孔与轴的配合边界，再按标准轴承的径向外廓建立外圈圆柱面，两端面保持平行，便于轴承在台阶轴和端盖之间获得轴向定位。内圈外圆与外圈内圆分别加工连续圆弧滚道，滚道曲率与钢球球面匹配，接触区域保留合理包络，使滚动体在受载时不是点接触式硬压，而是沿弧形滚道稳定贴合。钢球沿周向均匀排布，保持架将相邻滚动体分隔开，避免球体在高速旋转时相互摩擦和挤压；保持架兜孔留出运动间隙，既约束钢球周向位置，又允许其自转和公转。

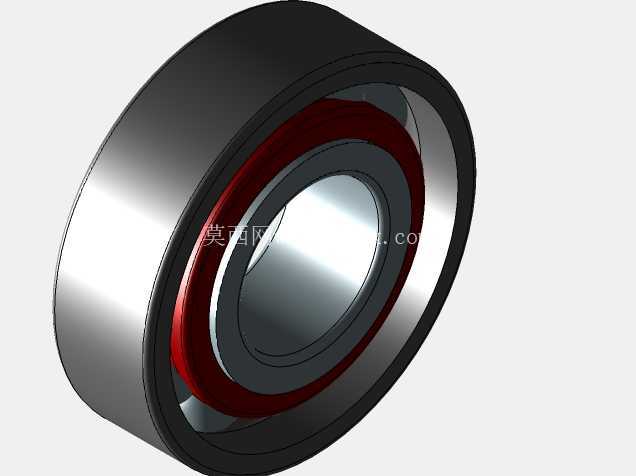

　　模型侧部加入红色密封环结构，对应常见的接触式或低摩擦密封设计。密封件外缘与外圈槽位配合，内唇贴近内圈台阶，可在粉尘、润滑脂飞溅或轻度潮湿环境下减少污染物进入滚道，同时抑制润滑脂外泄。对于敞开式传动设备，这种带密封的轴承能够降低维护频率；若用于高温或高速工况，则需要在选型时复核密封唇摩擦热与允许转速。外形尺寸方面，圆柱外圆、贯通内孔和两个端面构成主要安装边界，装配时轴肩高度不能超过内圈圆角过渡区，座孔挡肩也需避开外圈圆角，否则会造成端面压不实或滚道附近应力集中。

　　从结构校核角度看，滚道与钢球的直径比例决定承载能力和接触应力，球数增加可分散载荷，但保持架强度和装配空间会受到限制；内圈壁厚过薄会降低刚性，过厚则压缩滚动体直径并削弱承载裕度。三维建模中将各零件按同轴关系装配，保留滚动体与滚道的接触位置、保持架间隙和密封件安装槽，可用于干涉检查、剖面展示、装配动画以及轴承选型沟通。对设备设计人员而言，该结构能够直观呈现轴承如何在轴与箱体之间建立旋转副，也便于在轴系布置时核对安装宽度、配合直径、润滑空间和端盖压紧方式。
