电梯用地板隐藏式液压执行脚机构

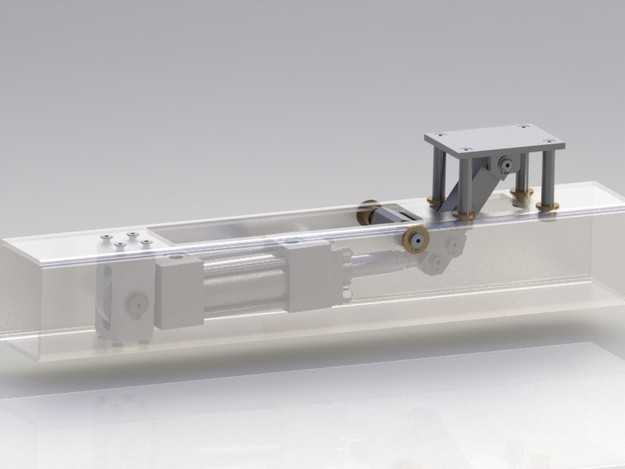

本模型为电梯配套的隐藏式地板锁脚执行机构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循紧凑化安装的设计要求，将整体机构的总高度控制在90毫米以内，适配电梯地板下方的狭窄安装空间，解决了常规商用锁脚机构尺寸过大无法嵌入薄型地板结构的痛点。模型完整还原了机构的所有组成部分，包括线性驱动气缸、传动连杆组、铰接支撑座、顶部安装平台、导向滑轨组件以及连接紧固件，所有零件的装配关系完全符合实际机械运动逻辑，铰接位置的转动副、滑轨位置的移动副均按照真实运动约束进行配合设置，可直接用于运动仿真验证机构的动作行程与锁止可靠性。材质渲染阶段针对不同零件的实际用材做了区分处理，气缸缸筒采用阳极氧化铝材质呈现哑光银白金属质感，传动连杆与铰接支架采用45号钢材质做了发蓝处理的质感表现，导向滑轨采用抛光不锈钢材质体现光滑耐磨的表面特性，安装平台采用冷轧钢板做了喷塑哑光灰的表面效果，透明防护外罩采用半透明聚碳酸酯材质，既可以清晰展示内部传动结构，也还原了实际产品的防护设计。设计思路上采用了气缸水平布置配合连杆翻转的传动方案，将气缸的水平直线运动通过铰接连杆转化为顶部锁脚的垂直伸出与收回动作，在85毫米×50毫米的极小安装截面内完成了动力输入、传动转换、执行输出的全流程结构布置，无需额外预留大尺寸安装空腔，可直接嵌入电梯地板的夹层结构中，在非工作状态下完全隐藏于地板内部，不会凸起影响地板的平整性，工作时锁脚伸出抵靠定位结构，实现地板的可靠锁止固定。建模过程中对所有运动部件的干涉情况做了逐帧校验，确保机构在全行程动作过程中无零件碰撞卡滞，铰接点的销轴、轴承等标准件均按照实际选型尺寸建模，可直接导出工程图用于生产加工，同时预留了安装孔位的参数化调整接口，可根据不同电梯地板的厚度与安装要求快速调整锁脚的伸出行程与安装尺寸，适配多规格的电梯地板配套需求。
