内花键开槽圆柱连接套结构设计

该零件属于机械传动系统中的核心连接构件，主要应用于需要传递大扭矩、同时要求轴上零件具备轴向滑移或周向定位功能的传动场景，常见于机床进给机构、工程机械变速系统、农业机械传动链路以及自动化生产线的动力传输单元中，承担着连接传动轴与从动部件、均衡传递扭矩、补偿少量安装同轴度误差的核心作用。

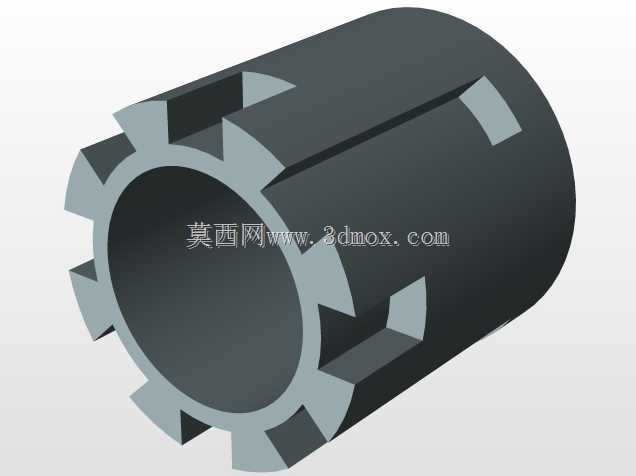

从功能特性来看，该零件内孔采用多齿花键结构设计，相比普通平键连接，花键结构的齿面接触面积更大，单位面积承受的挤压应力更小，能够在同等外形尺寸下传递更大的额定扭矩，同时齿侧的均匀受力特性也让传动过程更加平稳，可有效降低高速传动下的冲击与振动。零件外圆柱面开设的多组轴向槽结构，一方面用于安装轴向定位卡簧或锁紧挡圈，实现配套传动零件的轴向位置固定，避免传动过程中零件发生轴向窜动；另一方面部分通槽可作为润滑脂的流通通道，让润滑介质能够均匀覆盖花键配合面，降低长期运转下的齿面磨损，延长零件的整体使用寿命。零件端部的齿状缺口结构，主要用于与端盖或锁定部件配合，实现连接套自身的周向防转，避免在重载正反转切换工况下连接套与配合轴出现相对转动，保障传动精度的稳定性。

在设计思路上，该零件优先保障传动可靠性与装配便捷性，内花键的齿形参数匹配标准系列传动轴的花键规格，具备良好的通用互换性，无需定制专用配合轴即可完成装配；外圆的轴向槽位置与尺寸经过受力校核，槽底预留足够的壁厚余量，避免开槽后零件整体抗扭强度出现大幅下降，能够承受额定载荷下的交变扭矩冲击。零件整体采用同轴度公差约束内外圆柱面的位置精度，花键齿侧采用适中的配合间隙设计，既保证装配时能够顺利推入配合轴，又不会因间隙过大导致传动回程误差超标，适配中低速重载的传动工况需求。

从安装边界来看，该零件为圆柱状回转体结构，安装时以内部花键孔与传动轴的花键段配合装配，轴向定位依靠外圆槽内安装的弹性挡圈抵接相邻传动零件端面完成固定，安装所需的径向空间略大于零件外圆直径，轴向预留长度需覆盖零件整体长度加上挡圈的安装操作空间，装配时无需额外复杂工装，对准花键齿位推入后即可完成安装，后期维护拆卸也较为便捷，适合在需要定期检修维护的传动链路中使用。零件的外圆柱面可根据实际使用需求配套安装齿轮、链轮、带轮等从动传动零件，通过花键结构将动力传递至从动部件，实现动力的稳定传输。
