V型三角皮带轮传动结构设计

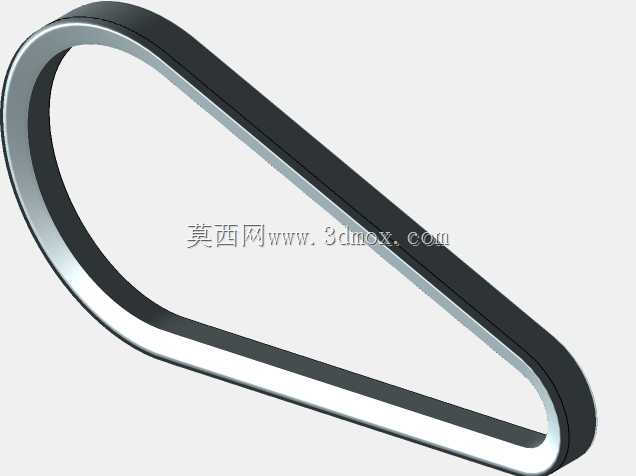

这套三角皮带轮传动结构，是工业传动场景中应用极为广泛的动力传递方案，可适配各类中小型机械设备的动力传输需求，常见于机床辅机、农用加工设备、小型输送装置、通风设备等需要在两轴间实现中远距离动力传递的工况中，能够在输入轴与输出轴存在一定中心距的前提下，平稳完成转速与扭矩的转换传递。带传动本身具备过载打滑的特性，可在设备遭遇突发负载冲击时保护动力端核心部件，避免刚性传动带来的齿轮崩齿、轴件扭断等故障，同时三角带的楔形截面结构相比平皮带能提供更大的接触摩擦力，传动效率更高，相同张紧力下可传递的扭矩上限更优，适配多数常规工业场景的动力传输要求。

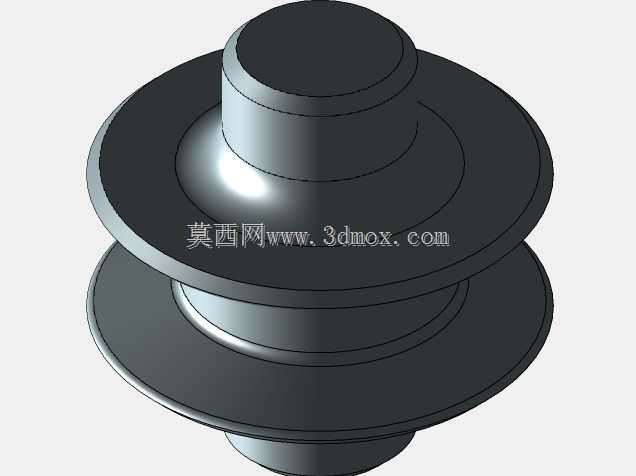

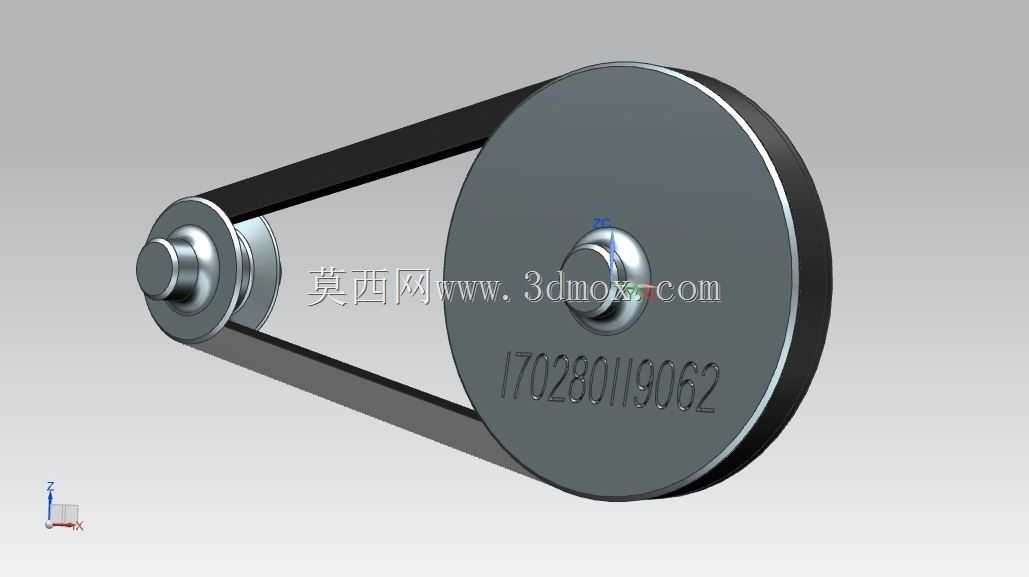

在功能特性上，这套传动结构采用两带轮配套单根三角带的布局，大小带轮的直径差可实现固定减速比的转速转换，带轮轮缘加工有匹配三角带截面的梯形槽，槽面粗糙度经过合理控制，既保证皮带与轮槽的贴合摩擦力，又避免过度磨损皮带降低使用寿命。带轮主体采用盘式结构，轮毂位置设计有与传动轴配合的安装轴孔与键槽位，可通过平键实现与轴的周向固定，搭配轴端挡圈即可完成轴向定位，安装流程简便，日常维护仅需定期检查皮带张紧度、出现老化开裂时更换三角带即可，运维成本远低于齿轮传动、链传动等刚性传动方案。

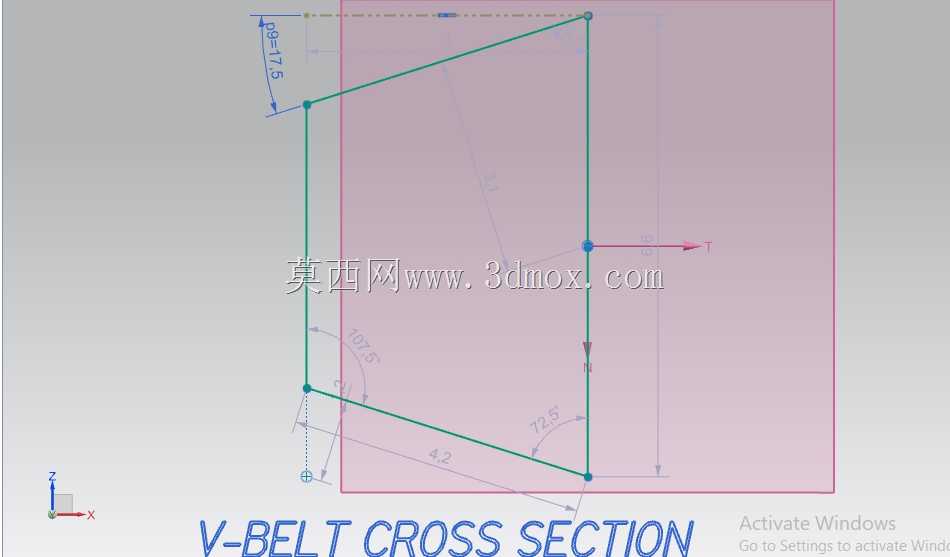

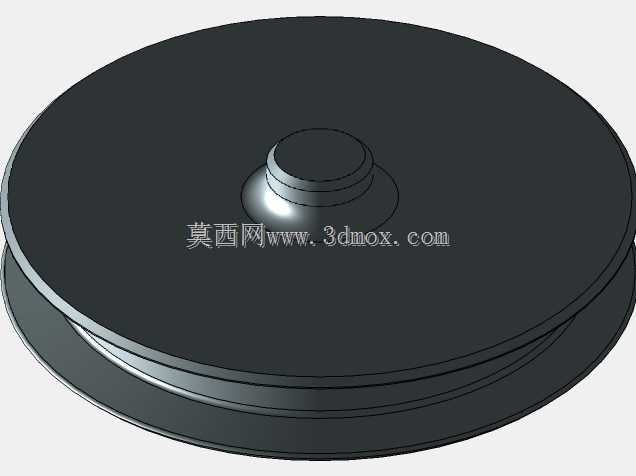

设计过程中，首先根据目标传递功率、输入输出转速确定了带轮的基准直径与中心距范围，核算三角带的型号与长度，确保皮带的包角满足传动要求，避免打滑丢转问题。结构设计上，大带轮采用轮辐式减重结构，在保证整体结构强度、旋转动平衡满足要求的前提下，尽可能降低带轮自身重量，减少旋转惯量带来的启动冲击；小带轮因直径较小采用实心盘式结构，轮毂长度根据配合轴径做了匹配设计，保证与轴的配合长度足够，避免运行中出现带轮偏摆。安装边界方面，这套结构的两轴中心距留有合理的张紧调节余量，安装时可通过调整电机或从动端的固定位置来调整皮带张紧度，无需额外加装张紧轮即可满足使用要求，整体结构占用空间紧凑，可适配多数设备的安装舱位布局，带轮的外圆做了倒角处理，避免安装皮带时划伤带体，轮槽的角度公差严格匹配三角带的标准截面，保证皮带受力均匀，减少偏磨问题。
