异径侧通式管路连接分流构件

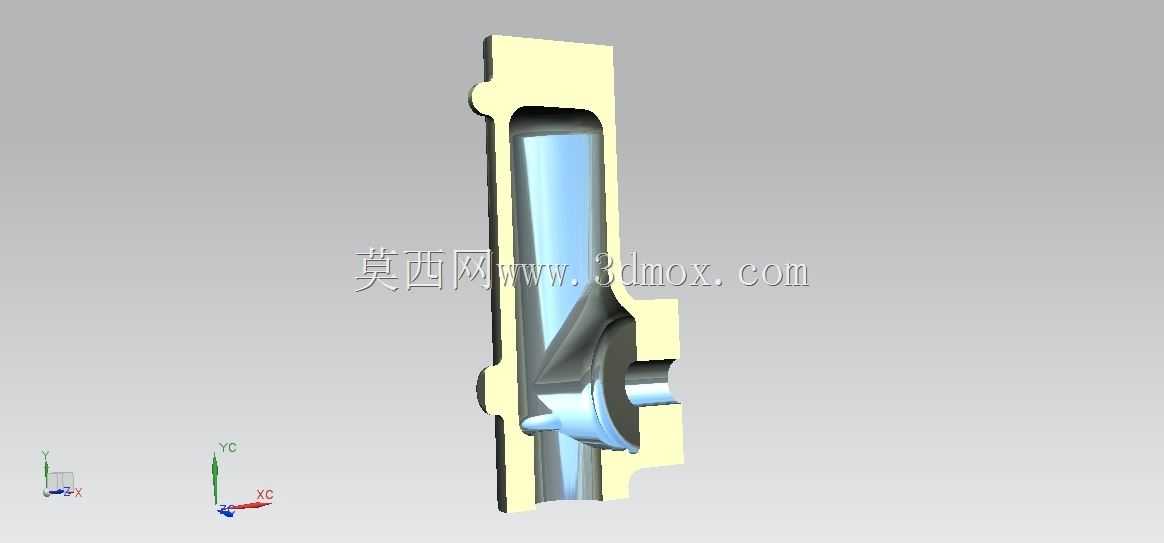

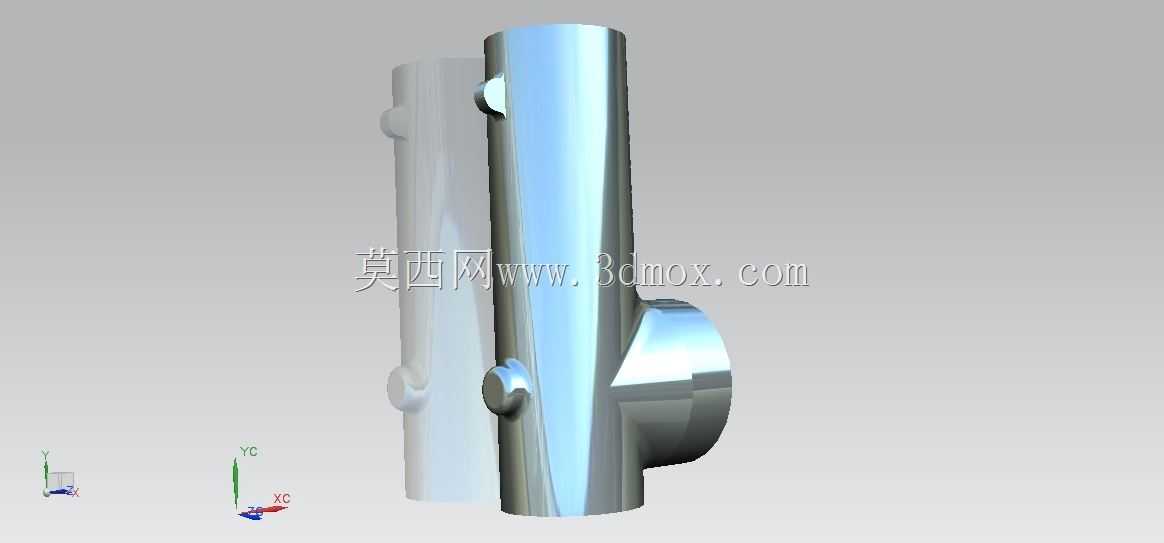

该构件属于流体输送管路系统中的核心连接分流部件，主要应用于工业给排水管网、化工介质输送管线、暖通空调循环管路、小型液压动力回路等场景，承担主管路与侧支路之间的介质分流、汇流以及异径管路对接的功能，可在不额外加装多组接头的前提下实现单主管路向垂直侧方支路的介质导通，有效减少管路连接节点，降低管路系统的泄漏风险与整体安装成本。从功能特性来看，该构件采用一体化成型的主体结构，主通路为等径直筒结构，可与同规格的主输送管路实现无缝对接，侧方伸出的异径接口可匹配更小通径的支路管路，主体侧壁设置的定位凸台结构，可在管路安装时与配套管卡、固定支架快速卡合定位，避免构件在管路承压运行时发生轴向窜动或周向转动，保障管路连接的同轴度与密封性。在设计思路上，该构件充分考虑了管路流体的流动特性，主通路与侧支路的衔接位置采用平滑圆弧过渡结构，避免直角转角带来的流体紊流与局部阻力损失，减少介质输送过程中的压力损耗，同时降低流体中固体杂质在转角位置的淤积概率，提升管路长期运行的通畅性；主体壁厚根据不同通径位置的承压需求做差异化设计，主通路与侧通路的衔接位置做局部加厚处理，抵消分流位置的应力集中问题，保障构件在额定工作压力下的结构强度，避免长期承压运行出现开裂、变形等失效问题。从外形尺寸与安装边界来看，该构件主通路的轴向长度适配常规管路接头的安装预留空间，侧方接口的伸出长度可避开主管路的保温层、防护层安装空间，安装时无需对主路管路做额外裁切调整，可直接在现有管路的预留接驳位置完成装配，整体外轮廓无尖锐凸起结构，可适配狭小的管路排布空间，无论是明装管路系统还是预埋式管路排布都能顺利完成安装，构件的接口端面采用标准平接结构，可适配焊接、卡压、螺纹连接等多种主流管路连接方式，能够匹配不同材质的输送管路使用需求，在民用供水、工业流体输送、设备内部管路排布等场景下都能发挥稳定的分流连接作用。
