标准麻花钻三维结构设计模型

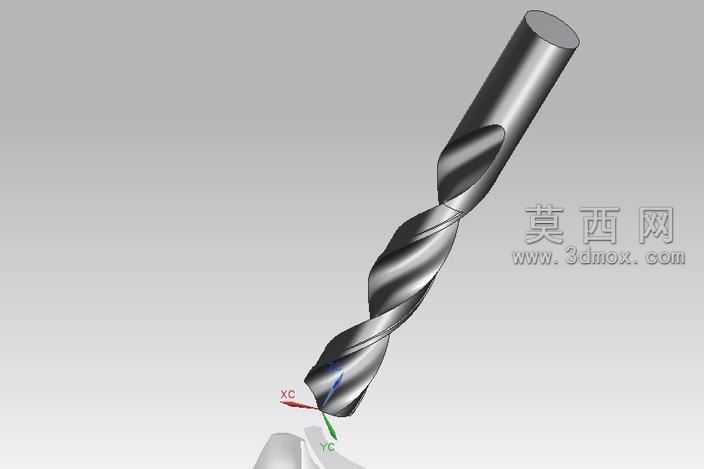

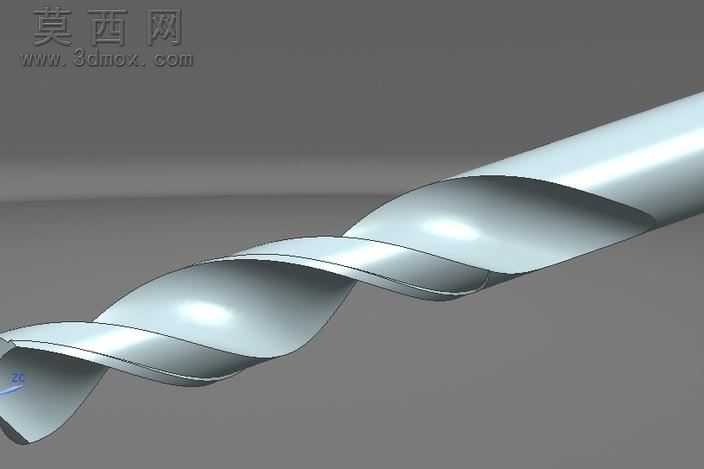

本模型为标准直柄麻花钻的三维参数化设计成果，建模过程严格遵循金属切削刀具的设计规范，完整还原了麻花钻的核心结构特征。建模阶段首先通过草图绘制确定钻芯厚度、螺旋角、顶角、后角等关键刀具参数，以螺旋扫掠命令生成两条对称的螺旋排屑槽结构，精准控制槽型的曲率变化，保证排屑空间的流畅性，避免钻削过程中切屑卡滞的问题。针对钻头的切削部分，建模时精细划分了主切削刃、横刃、副切削刃的边界结构，对刃口处做了符合实际加工要求的过渡处理，还原了刃带的导向结构，保证钻头工作时的定心精度与进给稳定性。材质渲染阶段采用高速钢材质的金属质感表现，通过调整材质的反射率、粗糙度参数，还原刀具表面精磨后的银灰色金属光泽，螺旋槽面做了细微的磨削纹理处理，让模型视觉效果更贴近真实的成品刀具。结构设计上充分考虑了实际钻削工况的需求，钻芯厚度从切削端向柄部逐渐递增，提升钻头整体的刚性与抗扭强度，避免深孔加工时钻头发生折断；柄部采用标准圆柱直柄结构，可适配常规钻夹头的装夹要求，装夹定位面做了平整化处理，保证装夹后的同轴度精度。设计过程中重点校验了螺旋角与前角的匹配关系，确保不同直径位置的切削刃具备合理的切削角度，降低钻削时的切削阻力，同时对横刃部分的结构做了标准化处理，还原标准麻花钻的横刃斜角参数，真实反映实际刀具的切削特性。整体模型结构完整，各部分尺寸比例协调，可用于刀具结构教学、机加工工艺演示、钻削仿真分析等场景，能够直观展现麻花钻的结构组成与工作原理。
