三通式法兰连接工业阀体结构设计

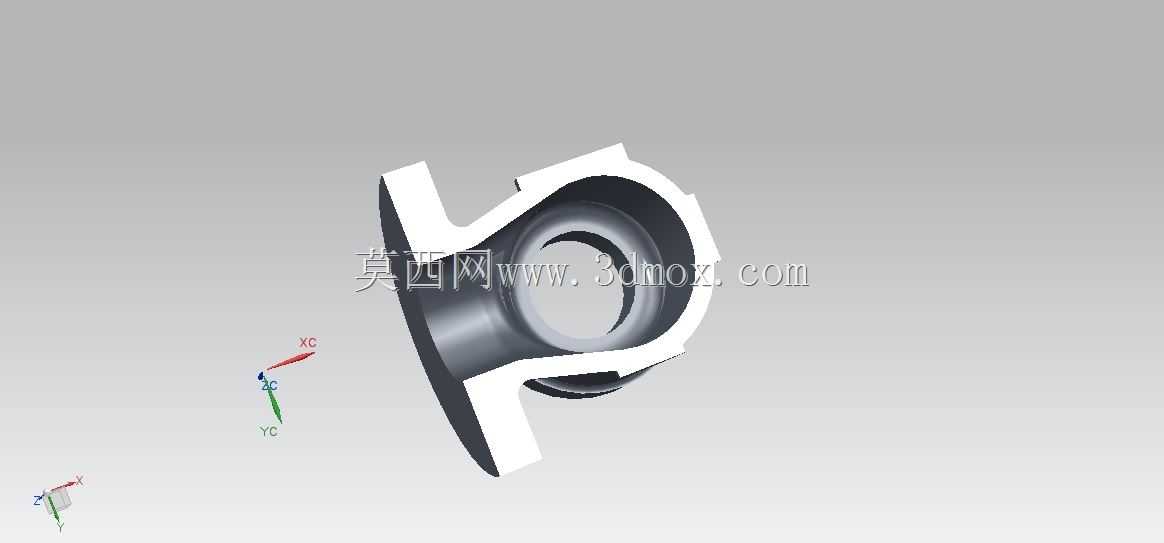

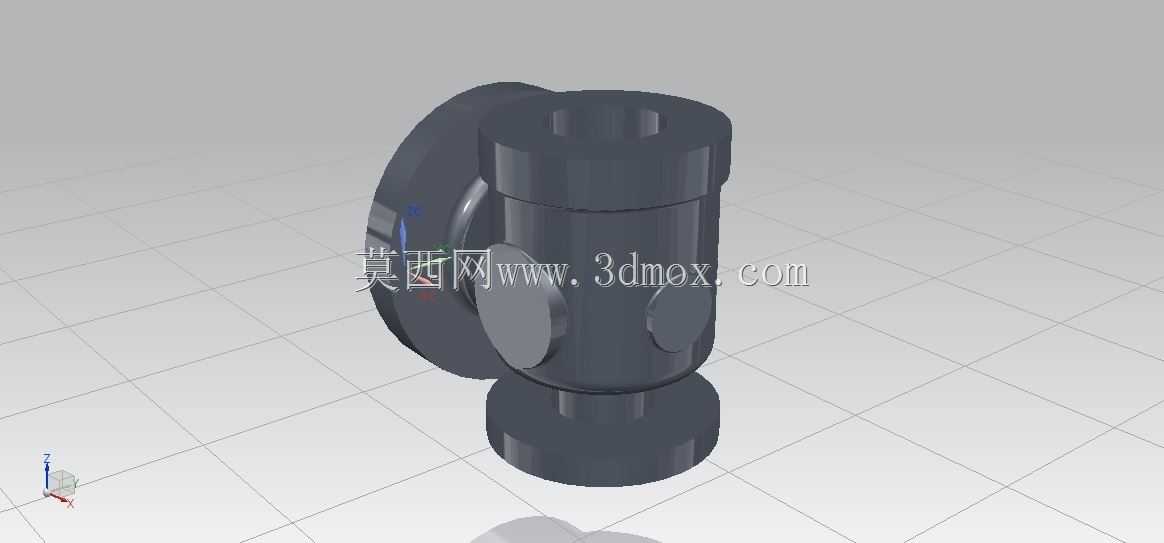

这款三通结构的承压阀体，主要应用在工业流体管路的分流、合流以及流向切换场景，常见于化工介质输送、暖通水循环、低压蒸汽配送这类需要对管路流体做路径调整的工况中，作为流体控制终端的核心承压壳体，它的结构强度直接决定了整套阀组的运行安全边界。从实际安装适配角度看，阀体三个连接端均采用法兰式对接结构，对接端面的密封槽预留尺寸符合常规管路法兰的密封件安装要求，安装时不需要额外加工转接结构，可直接匹配同通径的工业管路法兰，安装边界上预留了足够的螺栓操作空间，现场施工时普通扭力扳手即可完成法兰螺栓的对称紧固作业，不会出现螺栓孔位与周边管路构件干涉的问题。设计阶段优先考虑了壳体的承压均匀性，整个腔体的过渡位置全部采用大圆角顺滑衔接，没有出现直角突变的结构，避免介质长期冲刷过程中在转角位置形成涡流冲蚀，同时也能消除铸造过程中的应力集中点，降低壳体承压时出现开裂的风险。三个接口的同轴度公差在建模时做了严格的约束，垂直方向的两个接口保持同轴，侧向接口的轴线与垂直轴线保持垂直相交，能保证后续装入阀芯、阀杆等内部构件时，配合间隙均匀，不会出现阀杆卡滞、密封面偏磨的问题。阀体外部的加强筋布局完全匹配内部腔体的压力分布，在介质流向转折的腔体外侧设置了环形加强结构，不需要额外增加壳体整体壁厚就能满足额定压力下的强度要求，能有效控制铸件的整体重量，降低材料成本。从结构细节上看，阀杆安装位的导向段长度做了优化，足够的导向长度可以保证阀杆上下动作时的直线度，减少阀杆密封件的偏磨，延长密封件的更换周期；底部的端盖连接位预留了密封件安装槽，可适配O型圈或者金属缠绕垫两种密封形式，能根据不同的输送介质温度、压力特性灵活选择密封方案。建模过程中对所有的安装配合面都做了拔模角度处理，完全适配砂型铸造的工艺要求，不需要后期做过多的机加工修正就能满足尺寸精度要求，能有效缩短生产加工的周期，适配批量生产的工艺需求。
