高精度机加工平垫圈紧固连接件结构设计

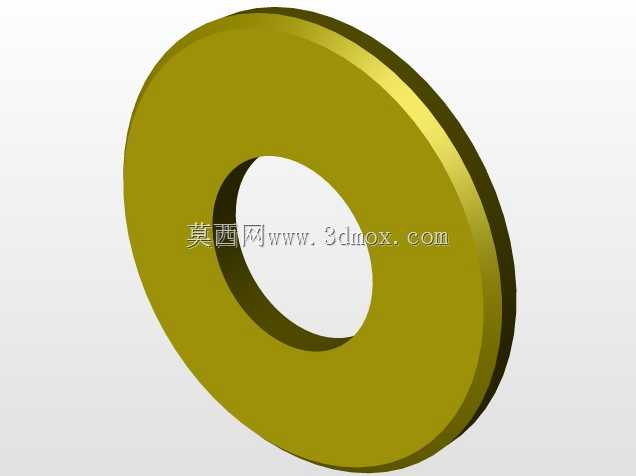

这款机加工垫圈是机械装配领域应用极为广泛的基础紧固配套零件，在各类机械设备、工装夹具、五金构件的螺纹连接场景中承担核心配套作用。日常生产装配里，螺栓、螺钉这类螺纹紧固件直接锁紧工件时，很容易因为接触面压强集中、工件表面平整度不足，出现锁紧应力压伤工件表层、紧固件松动滑移、连接密封性不足的问题，这款垫圈正是为解决这类装配痛点设计的配套零件。从实际应用场景来看，它既可以用在普通机床的导轨压板锁紧、工装夹具的定位件固定环节，也能适配液压管路法兰连接、电机底座安装固定、自动化输送线的机架拼接等场景，只要是存在螺纹紧固连接的位置，都能看到这类垫圈的使用身影，是机械装配环节不可或缺的基础配件。在功能特性上，这款垫圈采用均匀的环形扁平结构设计，内孔尺寸适配对应规格的螺纹紧固件杆径，安装时套在紧固件螺杆与被连接件表面之间，一方面可以增大紧固件与被连接件的接触面积，分散锁紧时的局部压应力，避免质地偏软的工件表面被螺栓头压出凹陷，影响连接精度；另一方面可以填补被连接件表面的微小不平整缺陷，让锁紧力均匀传递到整个连接接触面，提升螺纹连接的防松性能，部分有密封需求的场景下，配合密封材质使用还能填补连接缝隙，阻挡粉尘、水汽渗入连接位置，提升连接结构的使用寿命。从设计思路来看，这款垫圈的整体结构遵循机械设计标准中平垫圈的尺寸规范，两个端面都做了高精度的机加工平整处理，保证安装后两个接触面都能与紧固件、被连接件完全贴合，不会出现偏斜导致的受力不均问题；垫圈的厚度经过合理测算，既不会因为过薄导致受力后变形失效，也不会因为过厚占用过多装配空间，影响紧固件的有效啮合长度；内外圆的同轴度控制在较高精度范围内，安装时不会出现内孔卡滞螺杆、外圆偏出紧固件承压面的问题，能保证锁紧力始终均匀作用在环形接触面上。在外形尺寸与安装边界上，这款垫圈的内孔直径略大于对应规格螺纹紧固件的螺杆外径，保证可以顺畅套入螺杆不会出现卡滞，外圆直径大于对应螺栓头或者螺母的承压面对角尺寸，保证整个承压面都能落在垫圈表面，不会出现局部悬空的问题；厚度尺寸根据连接场景的载荷等级匹配，常规轻载连接场景下厚度适中，重载冲击场景下可对应增加厚度提升承压能力；安装时只需要将垫圈套入螺杆，推至与被连接件表面贴合，再正常锁紧螺母或者螺栓头即可，不需要额外的安装工序，适配绝大多数标准螺纹紧固件的安装空间，不会和周边的相邻零件产生干涉，能适配各类紧凑装配空间的使用需求。
