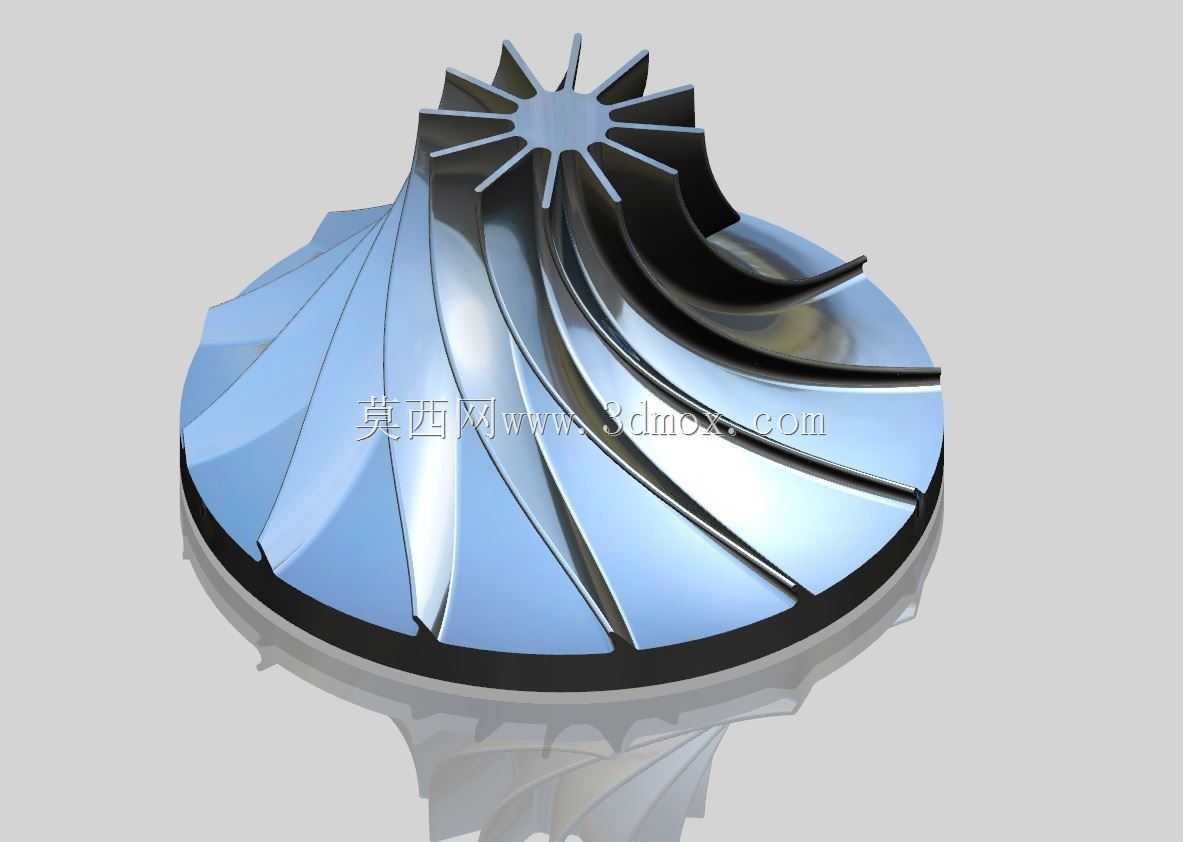

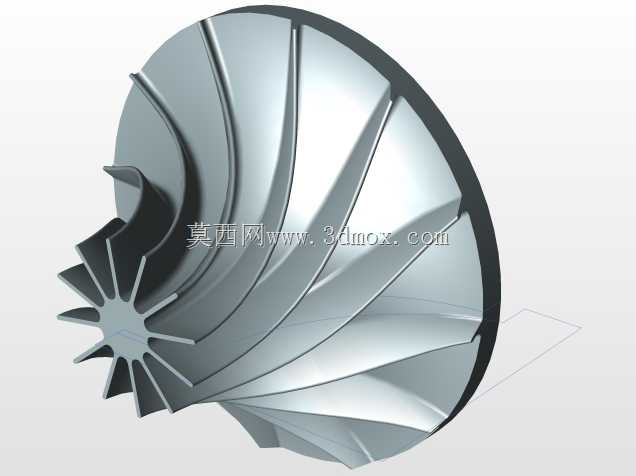

涡轮增压器用半开式离心压气机叶轮

该叶轮为半开式离心压气机核心转动部件，主要应用于车用涡轮增压器、小型工业空压机、微型燃气轮机等需要对气体进行离心增压的动力设备中，是决定整机增压效率、压比范围与运行稳定性的核心功能零件。在实际设备运行过程中，该叶轮随转轴高速旋转，通过自身曲面叶片对进入流道的空气做功，将原动机的机械能转化为气体的压力能与动能，为后续燃烧、气动做功环节提供符合压力与流量要求的压缩介质，直接决定了动力系统的进气效率、输出功率上限与燃油经济性表现。从功能特性来看，该半开式叶轮结构兼顾了闭式叶轮的高效率与开式叶轮的高强度优势，叶片采用大后弯三元扭曲曲面设计，能够在高速旋转时有效控制叶道内的气流分离，降低流动损失，在较宽的流量区间内保持稳定的增压效率，同时半开式结构减少了轮盖带来的转动惯量与结构重量，更适配每分钟数万转的高转速运行工况，抗喘振能力优于同尺寸的径向直叶片叶轮。在设计思路上，该叶轮的叶片型线完全遵循三元流动理论进行拟合，从叶轮入口处的小前缘半径逐步过渡到出口处的大安装角，叶轮流道从入口到出口呈现平滑的扩压形态，既保证气流在流道内平缓完成动能到压力能的转换，又避免局部流速突变引发的激波与流动损失；叶片顶部与蜗壳之间预留了符合行业规范的微小间隙，既防止转动过程中叶片与壳体发生刮蹭，又将间隙漏气损失控制在可接受范围内；轮毂部分采用锥面过渡结构，从中心安装轴孔位置向外平滑抬升，既降低了轮毂位置的气流滞止损失，又保证了整体结构的刚度，减少高速旋转时的结构形变。从安装边界来看，该叶轮中心设置有标准的轴连接安装孔，可与配套的增压器转轴通过过盈配合加锁紧螺母的方式完成固定，入口端直径小于出口端直径，安装时需保证入口与进气道同轴对齐，出口端与扩压器、蜗壳的流道平滑衔接，整体轴向安装尺寸紧凑，可直接适配同规格的涡轮增压器中间体装配空间，无需额外改动周边壳体结构即可完成替换安装。
