啮合式传动斜齿圆柱齿轮组结构

项目分类:齿轮 发布时间:2024-12-23 ID:864001

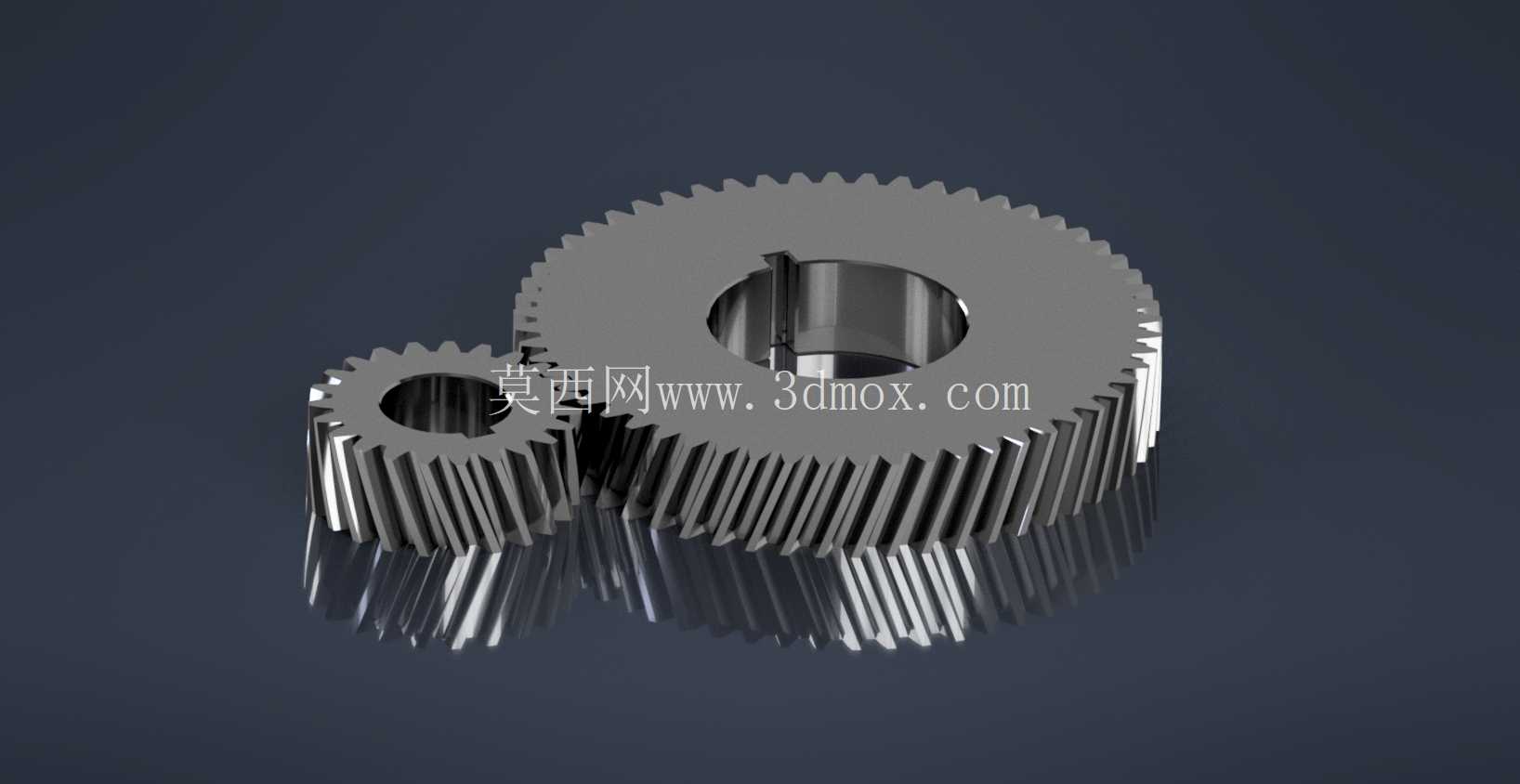

  • 啮合式传动斜齿圆柱齿轮组结构

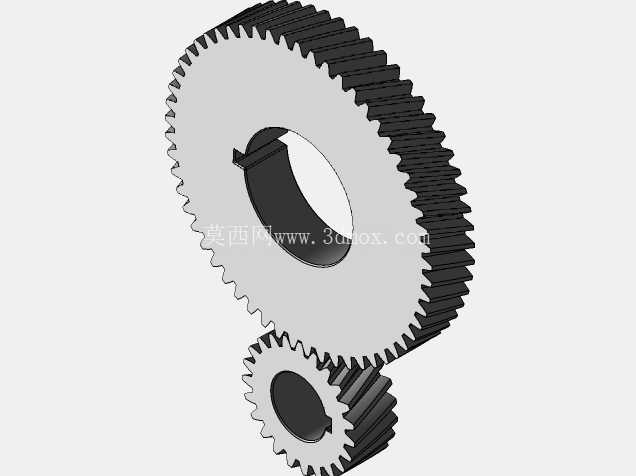

  • 啮合式传动斜齿圆柱齿轮组结构

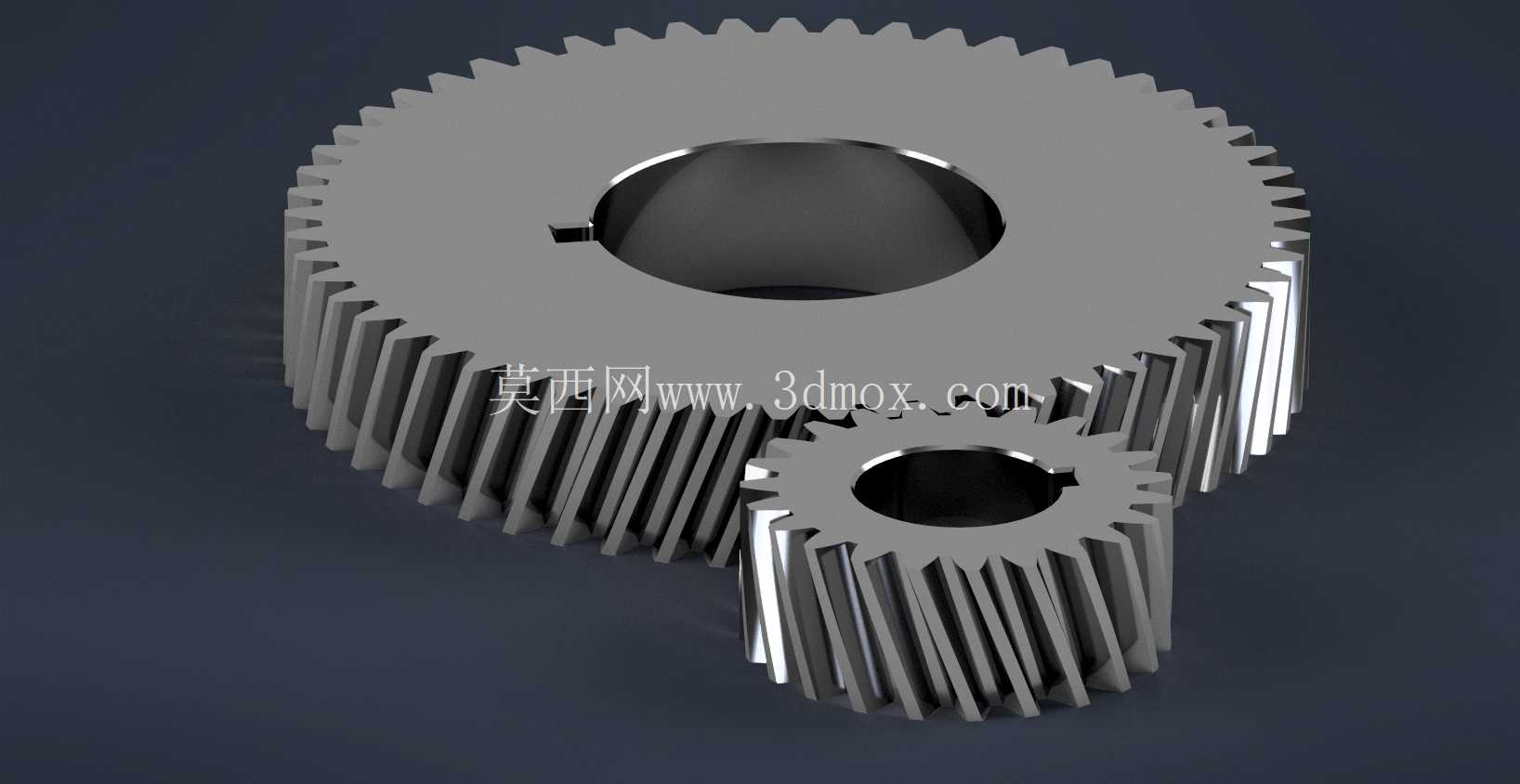

  • 啮合式传动斜齿圆柱齿轮组结构

  这套斜齿圆柱齿轮组主要应用在平行轴间的动力传递场景,相比直齿圆柱齿轮,其啮合过程是逐步进入、逐步退出的,不会出现直齿轮传动时整齿突然啮合冲击的问题,运行平稳性更强,噪音更低,适合中高速、重载的传动工况,常见于工业减速箱、机床主轴传动箱、输送设备动力端、小型动力传输单元等位置。从结构设计来看,大小两个齿轮均采用渐开线斜齿齿形,齿向存在固定螺旋角,啮合时重合度远高于同参数直齿轮,单齿承受的载荷更小,齿面磨损更均匀,整体承载能力有明显提升。

  齿轮中心的轴孔采用基孔制配合设计,孔壁开设标准键槽,用于安装平键实现周向固定,避免齿轮与传动轴之间出现相对转动,保证扭矩传递的可靠性,轴孔的直径、键槽的宽度与深度均按照通用传动件的安装规范设计,可适配常规标准直径的传动轴,安装时无需额外做非标改制,能直接匹配现有通用传动部件的安装边界。大齿轮的齿顶圆、齿根圆尺寸按照传动比要求匹配小齿轮参数,两齿轮的中心距经过严格计算,保证啮合时齿侧间隙处于合理范围,既不会因为间隙过大出现传动回差,也不会因为间隙过小导致齿面卡滞、润滑脂无法进入啮合面造成异常磨损。齿宽参数经过载荷校核,在保证足够啮合接触面积的前提下,控制齿轮整体轴向尺寸,避免占用过多的安装空间,适配多数紧凑布局的传动腔体。

  设计过程中,齿形参数经过变位系数优化,避免根切问题的同时,提升了齿根的弯曲强度,减少长期重载运行下断齿的风险。齿端做了微小的倒角处理,既方便安装时的对位导入,也能去除加工过程中产生的锐边毛刺,避免装配时划伤操作人员或者损坏相邻的密封件、轴承部件。实际使用时,这套齿轮组需要搭配润滑脂或者润滑油进行润滑,啮合面的油膜能有效降低齿面摩擦系数,减少运行过程中的温升,延长齿轮的使用寿命。在设备选型适配时,需要确认安装轴的直径、键槽尺寸与齿轮轴孔参数匹配,同时核算传动比、额定扭矩是否满足设备的动力传输需求,安装时要保证两齿轮的轴线平行度在公差范围内,避免出现偏载导致局部齿面过度磨损。

  这类斜齿轮组相比蜗轮蜗杆传动,传动效率更高,不存在自锁特性,可用于双向动力传递的场景,相比同步带传动,传递扭矩更大,不会出现打滑问题,传动比精准,适合对传动精度有一定要求的动力传输场合。在日常维护中,只需要定期检查齿面磨损情况、润滑状态,及时补充或者更换润滑介质,即可保证长期稳定运行。
