立式圆筒搅拌混合设备结构设计

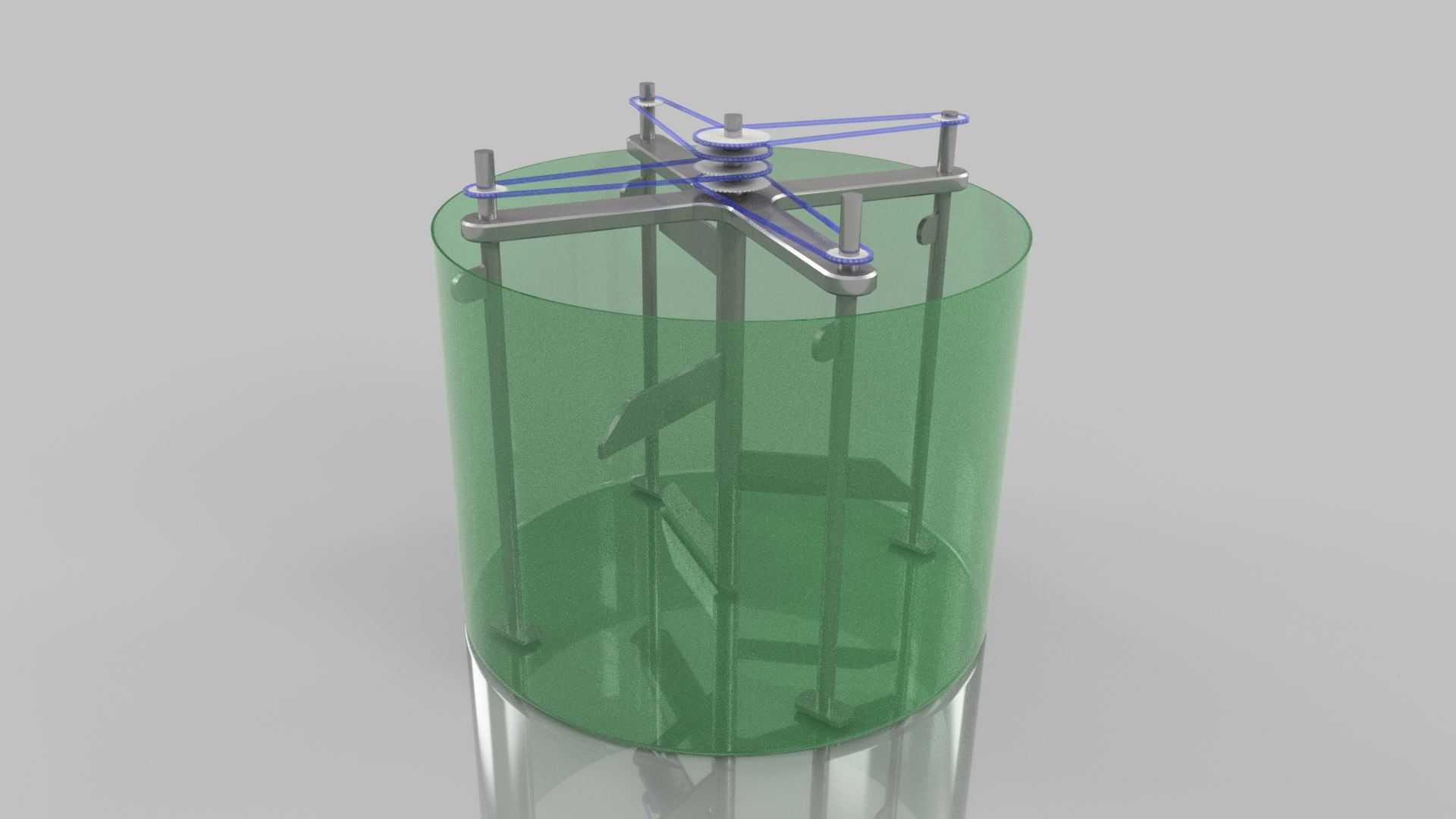

　　在精细化工、食品加工、小型建材试验等场景中，小批量多组分物料的均匀混合一直是生产环节的核心工序，这类工序对混合设备的空间占用、搅拌均匀度、拆装维护便捷性都有明确要求，本次呈现的立式圆筒混合结构正是针对这类中小批量混合需求开发的构型。从实际落地的安装边界来看，该设备采用立式圆筒作为物料容纳腔体，圆筒底部为平底结构，可直接放置于平整的生产车间地面或配套操作平台上，无需额外做倾斜式基础浇筑，整体安装占地仅为同处理量卧式混合设备的六成左右，适合车间空间紧凑、多品类物料切换生产的作业场景。

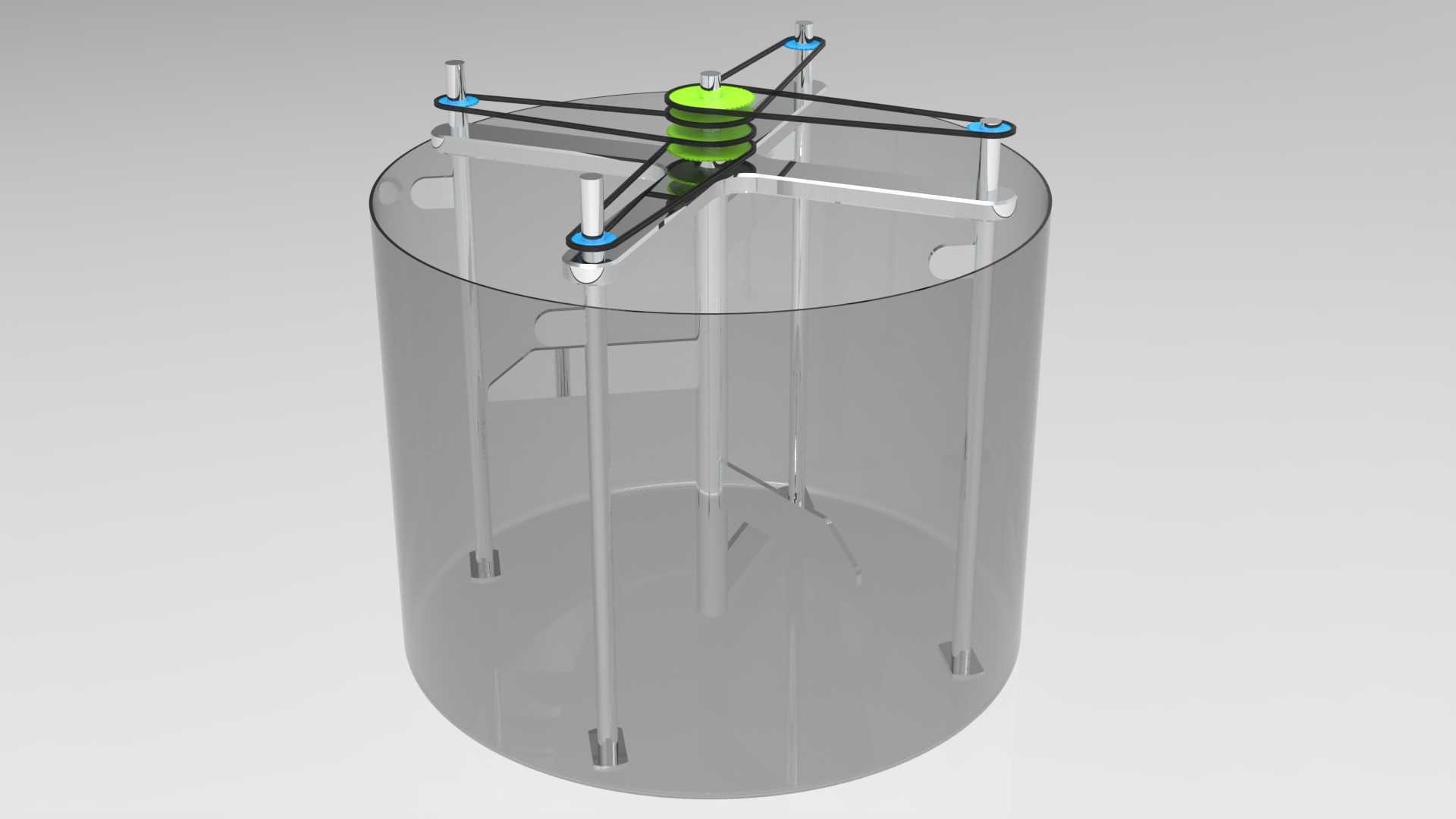

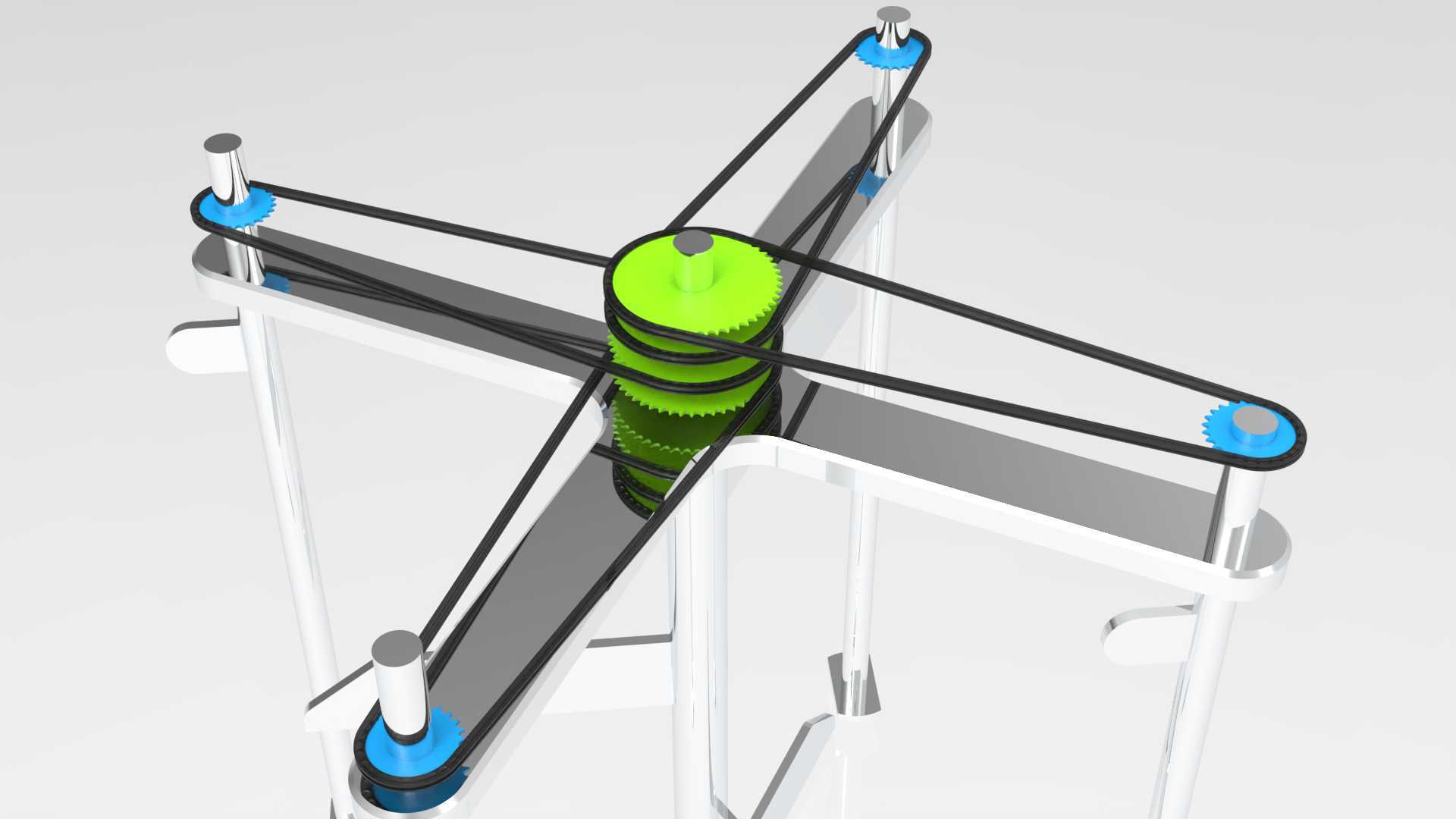

　　圆筒腔体采用透明可视化设计，作业人员可直接观察内部物料的混合状态，随时调整搅拌转速或停机补料，避免传统封闭式混合设备需要开盖取样才能判断混合进度的问题，能有效减少物料暴露时间，降低易氧化、易挥发物料的性能损耗。设备的核心搅拌组件采用多连杆支撑的顶部传动结构，四根垂直导向立柱沿圆筒内壁周向均匀分布，顶部通过交叉式连杆架固定传动主轴，这种分布式支撑结构相比传统单臂顶部悬挂结构，能大幅降低主轴高速运转时的径向跳动量，即使搅拌高粘度膏状物料，也不会出现主轴偏磨、密封件提前失效的问题。

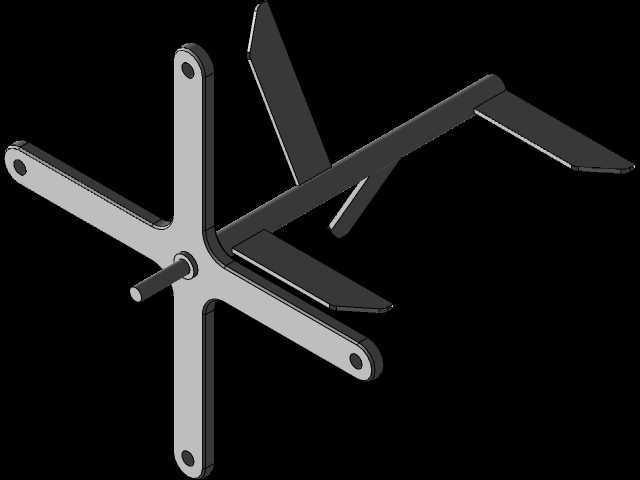

　　主轴下端连接双层搅拌桨，上层为斜叶式桨叶，可带动腔体上部物料产生向下的轴向流动，下层为锚式刮壁桨叶，桨叶边缘与圆筒内壁预留3-5mm的安全间隙，运转时可将粘附在筒壁的物料持续刮落至主流混合区域，避免出现筒壁物料长期滞留、混合均匀度不达标的问题。顶部的交叉连杆架并非固定死结构，连杆与主轴座、立柱的连接位置都预留了调节余量，可根据实际处理的物料特性调整主轴的安装高度，适配不同液位高度的混合作业需求，当处理低粘度流体物料时可适当升高主轴位置，减少桨叶空转带来的能耗损耗，处理高粘度物料时则下调主轴高度，让下层锚式桨叶充分接触底部沉积物料，避免出现底部物料搅拌死角。

　　从设备的功能特性来看，该结构没有配置复杂的外部夹套或内置加热管路，核心定位是常温状态下的固-液、固-固混合作业，可适配粒径10目到200目之间的粉体物料、粘度不超过5000cp的流体物料混合，单次处理量可根据圆筒直径调整，常规构型下腔体有效容积为50L，适合小批量试生产、实验室配方研发、小型加工门店的日常生产使用。设备的拆装维护逻辑也做了针对性优化，顶部连杆架与立柱采用快拆式销轴连接，不需要借助大型吊装设备，两名操作人员即可完成顶部传动组件的整体拆卸，日常清理腔体、更换搅拌桨时的作业时间相比传统法兰连接结构缩短40%以上，能有效减少多品类物料切换生产时的清场时间，避免不同批次物料交叉污染。在设计思路上，该结构优先平衡了制造成本与使用可靠性，没有采用复杂的行星搅拌结构，而是通过固定轴双层桨叶搭配刮壁结构实现均匀混合效果，整体零部件加工难度低，立柱、连杆、桨叶都可采用常规圆钢、不锈钢板材切割焊接加工，不需要定制特殊异型构件，中小机械加工厂即可完成全套构件的加工制作，设备整体造价仅为同规格行星式混合设备的三分之一左右，适合预算有限的小型生产主体使用。需要注意的是，该结构的密封设计仅适配常压混合工况，不能用于带压反应、真空脱泡类作业场景，安装时需要保证四根立柱的安装垂直度误差不超过1mm/1000mm，否则长期运转会导致立柱受力不均，出现连杆连接位置松动、主轴密封磨损加快的问题，日常使用时需要定期检查连杆连接销轴的紧固状态，每次作业完成后及时清理筒壁与桨叶上残留的物料，避免物料干结后影响下次使用的搅拌间隙。
