环形手柄式法兰连接操作手轮结构设计

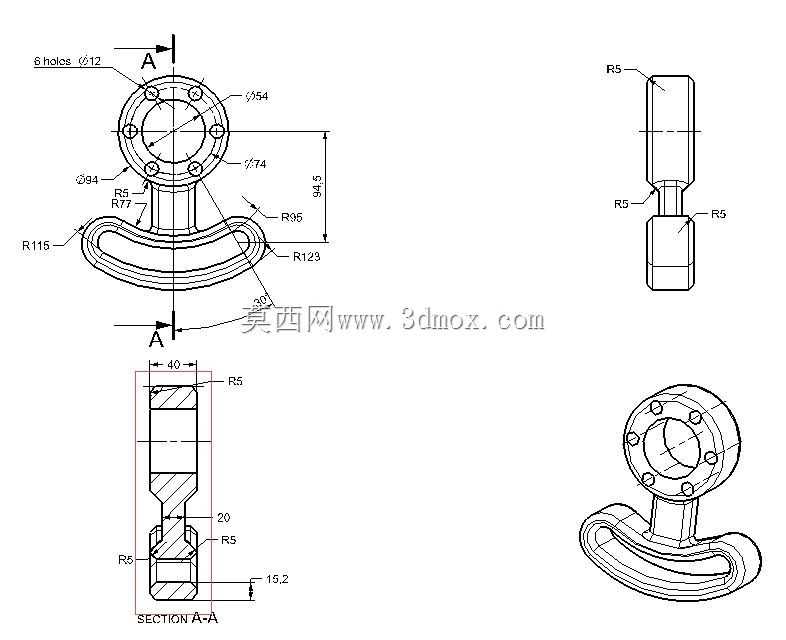

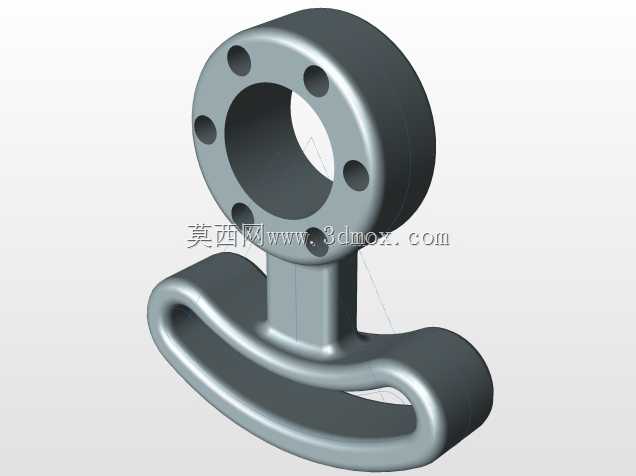

该手动操作部件主要应用于各类需要手动调节、锁紧、启闭的工业设备场景，常见于管路阀门调节、工装夹具锁紧、小型设备行程调节、检测设备工位切换等工况中，作为操作人员与设备之间的力传递媒介，将人手的握持扭力转化为设备部件的旋转动作，实现对设备状态的精准手动控制。部件整体采用法兰盘作为上端连接结构，法兰盘上均匀布置8个直径12mm的安装孔，适配直径54mm的中心定位轴，法兰盘外径74mm，可通过螺栓穿过安装孔与设备端的对应连接盘实现周向固定，保证扭力传递过程中无相对打滑，连接可靠无松动。法兰盘下方衔接过渡连接柱，连接柱上下端均采用R5圆角过渡，避免应力集中，提升部件整体抗扭强度，连接柱总长度40mm，其中上下两段六角结构的对边尺寸适配常规扳手操作空间，在手动施力不足时可借助工具辅助加力，满足大扭矩锁紧的使用需求。下端连接的环形握把采用符合人体工学的弧形设计，握把截面为圆形，整体轮廓的外圆弧分别采用R115、R95、R123等多段顺滑圆弧衔接，内侧过渡圆角为R77，握持时贴合手掌弧度，长时间操作不易产生硌手的疲劳感，握把与连接柱的衔接处采用R5圆角过渡，避免连接处出现应力断裂风险。设计过程中充分考虑手动操作的力臂需求，环形握把的外轮廓最大宽度为94.5mm，保证操作人员握持时拥有足够的扭力力臂，无需施加过大的握力即可输出足够的旋转扭矩，同时握把下方预留15.2mm的操作间隙，安装后不会与设备表面发生干涉，手指可顺利穿过握把环完成施力动作。整体结构所有棱边均做圆角处理，无尖锐毛刺，既提升了操作安全性，也能有效降低部件在反复受力过程中的应力集中问题，延长部件的使用寿命，适配多数需要手动旋转操作的工业设备安装需求，安装时仅需将法兰盘与设备转轴端的连接面对齐，穿入固定螺栓即可完成装配，拆装维护便捷。
