叉型夹持固定机械持件结构设计

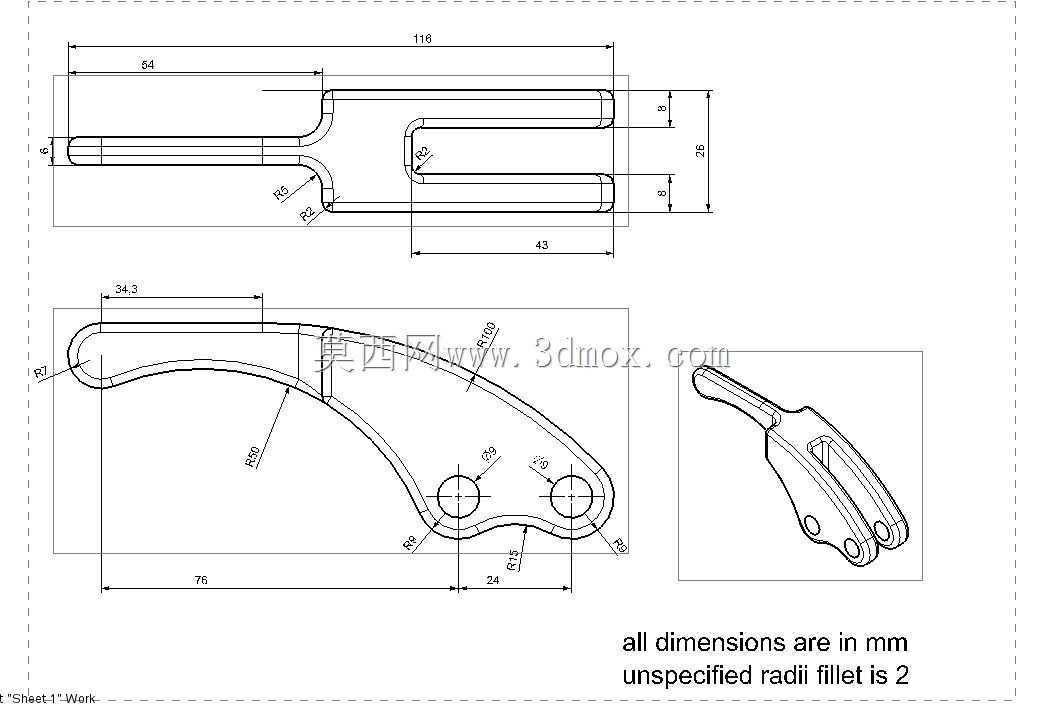

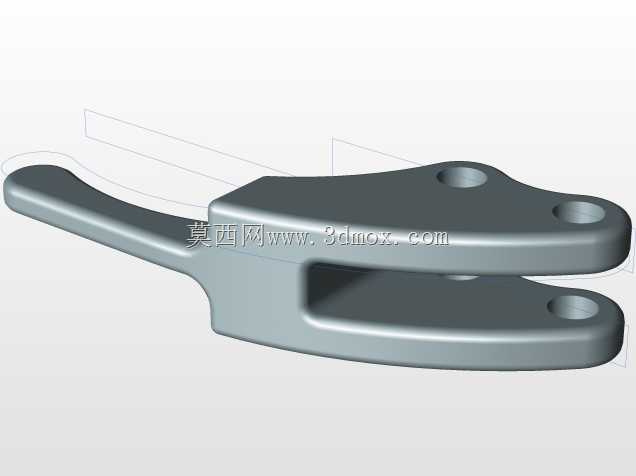

该持件属于机械传动与锁紧系统中的核心执行构件，广泛应用于轻工机械、小型自动化设备、手动工装夹具、自行车变速操控机构、园林工具锁止结构等场景中，主要承担夹持固定、联动锁止、力传递的核心作用，能够在设备运行过程中实现两个相对运动部件的位置锁定、行程限位以及操作力的传导，是手动操控类机械结构中保障动作可靠性的关键零件。从功能特性来看，该持件采用单柄操作端搭配双叉夹持端的结构布局，操作端为符合人体工学的弧形轮廓，能够适配手动按压、扳动的操作轨迹，降低长时间操作的疲劳感；双叉端设置有同轴安装孔位，可通过销轴与被连接件形成铰接配合，叉口的开口尺寸经过精准计算，既能够保证铰接部件的灵活转动，又可避免配合间隙过大导致的晃动松脱，持件中部的加强筋结构沿受力方向布置，能够在扳动受力时分散应力集中点，避免零件在反复载荷下出现断裂变形。在设计思路上，该零件整体采用等强度设计逻辑，根据不同部位的受力大小匹配对应的截面厚度，操作握持区域适当加宽提升受力面积，铰接安装区域通过孔位周边的圆弧过渡强化结构强度，所有非配合面的未注圆角统一设置为2mm，既能够消除加工过程中的锐边毛刺，提升零件装配时的操作安全性，也可有效降低热处理环节的应力开裂风险。外形尺寸与安装边界方面，零件整体长度方向最大尺寸为110mm，宽度方向最大尺寸为26mm，双叉端的安装孔中心距为24mm，操作端的握持段长度为64mm，铰接区域的安装孔直径经过标准化设计，可适配常规规格的圆柱销轴，安装时仅需将双叉端对准被连接件的铰接耳位，穿入销轴并加装轴向挡圈即可完成装配，不需要额外定制特殊连接件，整体安装空间占用紧凑，能够在狭小的设备腔体内部完成布置，不会与周边相邻构件产生运动干涉。零件的轮廓曲面全部采用平滑圆弧过渡，R50的弧形操作面贴合手指施力角度，铰接部位的R5、R15等不同规格圆角，既满足了结构强度要求，也适配常规冲压、铣削或者压铸工艺的加工要求，能够有效降低生产制造的难度，适合批量加工生产，在实际使用过程中，该持件可配合弹簧、销轴等标准件组成完整的手动锁止机构，扳动操作端即可带动双叉端完成夹紧或者释放动作，动作行程稳定，锁止位置精准，能够在频繁操作的工况下保持长期的结构稳定性，不会轻易出现磨损松旷的问题。
