三叶片轴流散热风扇结构设计

　　在工业电控柜、电力设备舱、小型动力单元的散热场景里，轴流风扇的选型与结构匹配度，直接决定了密闭舱内的热交换效率，很多现场运维反馈的设备过热降频、元器件老化加速问题，追根溯源往往是风扇的叶片曲面、安装匹配度没有适配舱内的风道走向。这款三叶片轴流风扇的结构设计，完全围绕小空间强制风冷的实际需求展开，没有做冗余的装饰性结构，所有曲面和连接位都服务于风量输出与安装适配。从实际应用场景来看，这类风扇常被布置在变压器舱侧壁、工控机箱排风位、小型制冷机组的冷凝器侧，需要在有限的安装开孔尺寸内，实现尽可能高的静压输出，避免因为舱内防尘网、散热鳍片的风阻导致风量衰减过快。设计过程中首先确定的是轮毂与叶片的连接过渡结构，

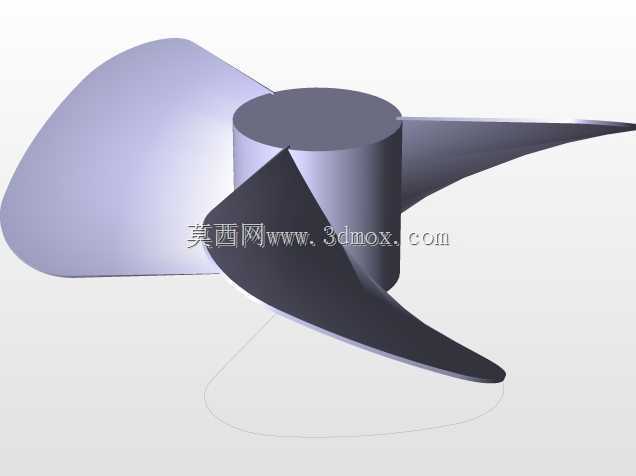

　　轮毂采用圆柱直段加锥形导流端的造型，进风侧的锥形弧面可以打散进入叶轮中心的乱流，减少叶片根部的涡流损耗，很多低成本风扇忽略了这个位置的导流设计，会导致叶片根部15%左右的叶展区域无法有效参与推风，实际风量比理论值低20%以上。叶片的曲面采用等变角螺旋设计，从根部到叶尖的安装角逐步递减，根部安装角偏大是为了适配轮毂周边较低的线速度，保证根部区域也能推动气流轴向运动，叶尖位置安装角收小，既可以降低叶尖的涡流噪音，也能避免叶尖线速度过高带来的振动问题，三个叶片沿轮毂周向120度均布，动平衡校准的配重位预留在轮毂端面的环形区域，不需要额外在叶片上打孔去重，避免破坏叶片的曲面完整性。安装边界方面，风扇的安装基准面为轮毂后端的法兰端面，

　　端面预留了标准的螺孔定位尺寸，适配常见的方形、圆形安装网罩，叶片旋转的最大外圆轮廓与安装孔位的安全距离控制在合理范围，不会出现叶尖擦碰安装护网的问题，轮毂中心的轴孔采用标准的配合公差，可以直接适配常规的单相异步电机、直流无刷电机输出轴，轴孔侧面预留了紧定螺钉平面，安装时不需要额外加工轴面即可完成周向固定。从功能特性来看，三叶片的结构相比同尺寸五叶片风扇，在相同转速下可以输出更高的单点风速，适合需要直吹散热片的场景，叶片的前缘做了小圆弧倒角处理，切割气流时的气动噪音更低，后缘采用薄边收束，减少气流脱离叶片表面时的尾迹紊流，实际运行时的风噪比直角后缘的叶片低3分贝左右。在结构强度校核上，叶片与轮毂的连接位置做了渐变加厚处理，

　　从叶根处的最大厚度平滑过渡到叶尖的薄边，既保证了长期高速旋转下的结构强度，不会出现叶片根部断裂的问题，也控制了整体叶轮的重量，降低电机启动时的负载扭矩。很多设计人员在做风扇选型或二次建模时，容易忽略叶片曲面的轴向投影重叠度，这款叶轮的叶片轴向投影刚好覆盖整个进风截面，没有出现中心区域的漏风区，气流经过叶轮后可以形成均匀的柱状风束，不会出现中心风速低、外圈风速高的不均匀问题，在搭配散热鳍片使用时，能够让鳍片各个位置的换热效率保持一致，避免出现局部热点。另外，出风侧的轮毂端面做了内凹设计，当气流离开叶片后，轮毂后端的内凹弧面可以引导中心区域的气流向外扩散，减少轮毂正后方的无风区，这一点在近距离直吹散热场景下尤为重要，很多常规风扇轮毂后方会出现直径和轮毂相当的无风区域，导致正对轮毂的散热片位置换热效率不足，这个细节结构刚好弥补了这个缺陷。整个叶轮的外形尺寸控制紧凑，在保证风量的前提下尽可能缩小了轴向长度，适合安装在空间局促的设备舱内部，不会和舱内的布线、元器件产生干涉，安装时只需要保证进风侧留有足够的进气空间，避免贴靠舱壁遮挡进风面积，就能达到设计的额定风量输出。
