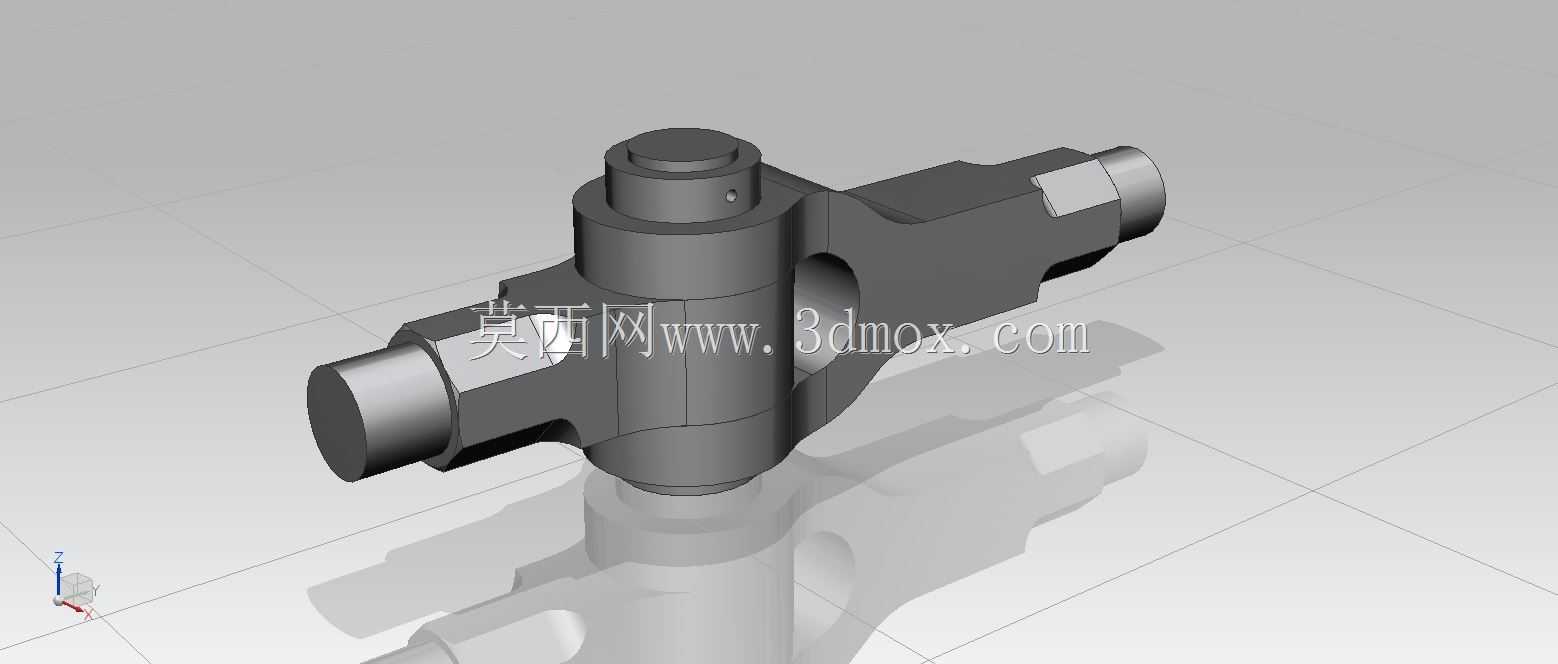

十字轴式万向连接关节结构设计

该十字轴式万向连接关节是机械传动系统中实现变角度动力传递的核心铰接部件，主要应用于需要改变传动轴线方向的工况场景，覆盖汽车底盘传动系统、工业设备传动轴系、农业机械动力传输单元、工程机械行走机构等多个领域，能够补偿两轴之间因制造安装误差、承载变形、相对位移产生的角度与轴向偏差，保障动力传输过程的连续性与稳定性，避免刚性连接带来的应力集中、部件卡滞甚至断裂失效问题。从功能特性来看，该关节采用十字轴作为核心传力载体，四个轴颈分别配合两侧的叉形连接耳座，可实现两个正交平面内的角度摆动，单节关节允许的两轴最大夹角可达15°至20°，能够在轴系存在相对偏摆的状态下稳定传递扭矩，相比刚性联轴器具备更强的工况适配能力，可有效抵消安装偏差、运行振动带来的附加载荷，延长整套传动系统的使用寿命。在设计思路上，该结构优先保障传力路径的均匀性，十字轴主体采用等强度结构设计，轴颈根部做圆弧过渡处理，避免应力集中在轴肩位置，降低交变载荷下的疲劳断裂风险；两侧叉形耳座的轴孔与十字轴轴颈采用间隙配合，预留润滑介质存储空间，可适配滚针轴承等减摩组件安装，降低转动过程中的摩擦阻力，减少长期运行的磨损量。外形尺寸方面，该关节整体呈十字对称布局，十字轴各轴颈同轴度公差控制在0.02mm以内，两侧叉形耳座的安装端面平行度满足传动精度要求，安装边界适配常规传动轴的法兰或轴套连接尺寸，耳座上的连接位可根据配套轴系的尺寸做对应匹配，无需对原有传动结构做大幅改动即可完成替换安装。实际应用中，该关节可根据传递扭矩的大小匹配对应规格的轴颈直径，在重载工况下可配合密封组件防止润滑脂泄漏、外界粉尘杂质进入铰接摩擦面，保障复杂工况下的运行可靠性，在频繁正反转、存在冲击载荷的传动场景中，该结构的铰接间隙可通过调整配合公差控制在合理范围，避免传动过程中出现明显的回程误差，保障动力传递的精度与响应速度。
