墙面承重型三角直角固定支架结构设计

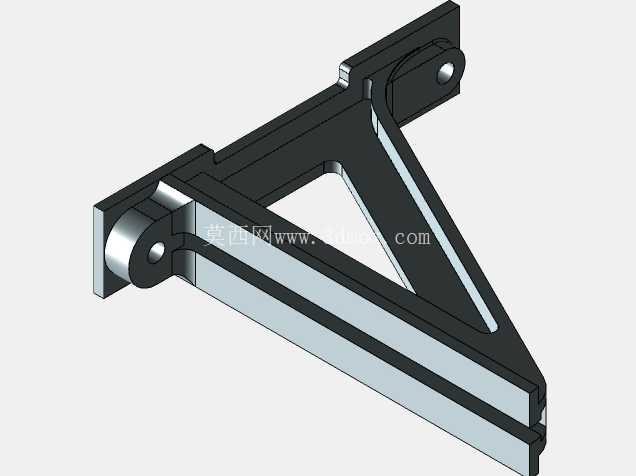

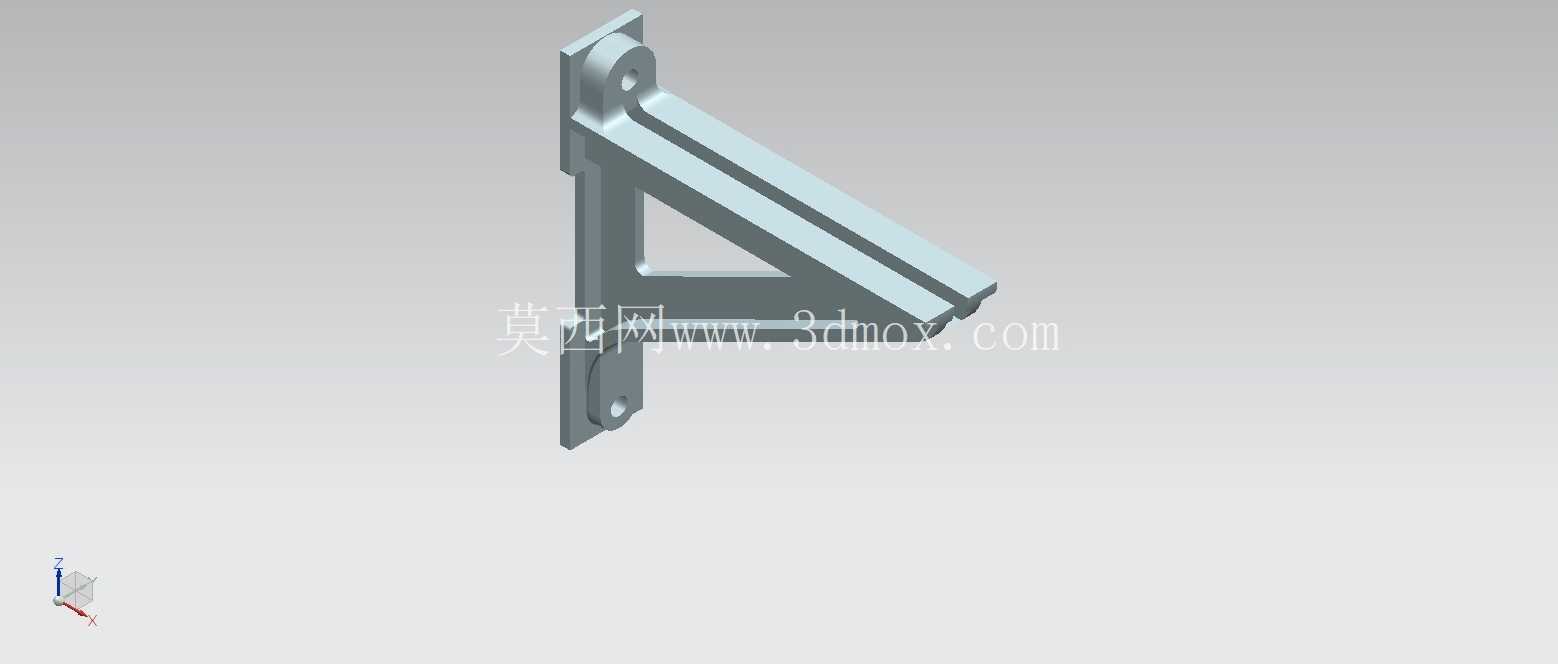

　　日常机电安装、柜体固定、管线排布作业里，这类三角结构的直角固定支架是出镜率极高的支撑构件，很多现场施工人员会直接叫它“墙托”或者“角撑”，核心作用就是在垂直墙面与水平承载面之间形成稳定的刚性支撑，避免悬挑结构长期受载出现下挠、脱落的问题。从结构受力逻辑来看，这个支架采用了经典的三角形稳定构型，竖直段是贴墙安装的固定边，上面预留了两个沉头安装孔，上下孔位的间距经过受力校核，能让固定螺丝的受力更均匀，避免单孔受剪过大导致连接失效；水平段是承载边，用来托住需要固定的设备、管线或者置物面板，斜向的加强筋直接连接竖直段顶端与水平段外端，把水平段承受的竖向载荷直接分解传递到墙面固定端，大幅降低水平段根部的弯曲应力，哪怕承受偏载也不容易出现变形。

　　做这个结构的三维建模时，首先要明确安装边界的约束条件：竖直安装面必须完全贴合墙面，所以建模时要保证竖直段的安装基准面平面度公差控制在合理范围，沉头孔的深度要匹配常用的膨胀螺丝或者自攻螺丝的沉头尺寸，保证螺丝安装后不会突出安装面，避免影响支架与墙面的贴合度。水平承载面的宽度要适配常见的被支撑件尺寸，比如小型配电箱、弱电桥架、壁挂设备的安装边宽度，边缘做了小尺寸的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，提升构件的疲劳强度。斜向加强筋的厚度不是随意设定的，要结合常用的承载场景做受力仿真，比如常规民用场景下单点承载50kg时，加强筋的厚度要保证最大应力低于材料的屈服强度，同时不会因为筋条过厚导致材料浪费、整体重量过大。

　　这类支架的应用场景覆盖非常广，家装场景里可以用来固定墙面置物架、壁挂书架、厨房挂架；工业现场里可以用来支撑小型气动元件、布线桥架、小型控制箱、传感器安装支架；甚至在户外的弱电施工、设备外装场景里，做了表面防腐处理的同款支架也能用来固定监控设备、户外接线盒。设计的时候还要考虑安装的容错性，两个安装孔的孔径留了适当的安装间隙，允许现场安装时有微小的位置调整，不用苛求钻孔位置完全零误差就能顺利装上去；水平段的末端没有做尖锐的直角，而是做了小圆角过渡，避免安装过程中磕碰伤人。

　　从加工工艺的角度来看，这个结构如果采用压铸工艺生产，要保证各个壁厚尽量均匀，避免出现缩孔、成型不良的问题；如果采用钣金折弯焊接工艺，就要控制折弯角度的公差，保证竖直段和水平段的垂直度误差在允许范围内，焊接斜筋的时候要做好焊接定位工装，避免焊接变形导致两个安装面的角度出现偏差。建模过程中还要注意各个安装孔的位置尺寸链校核，比如上下安装孔的中心距要匹配常用的膨胀螺丝安装间距，水平承载面的孔位如果需要预留被支撑件的固定孔，也要和常用的安装孔距对齐，减少现场二次打孔的工作量。很多新手设计这类支架的时候容易犯的错误就是只看整体外形，忽略安装面的贴合度、孔位的沉头深度、筋条的受力传递路径，最后做出来的样品要么装不贴墙，要么承重之后容易从根部断裂，这个结构在这些细节上都做了对应的优化，比如竖直段的根部做了小的加强圆角，减少应力集中，水平段和斜筋的连接位置也做了圆弧过渡，避免焊接或者压铸的时候出现应力集中点。

　　实际选型使用的时候，还要根据具体的承载重量匹配对应的材质和表面处理，比如潮湿环境要选304不锈钢材质或者做热镀锌处理的碳钢件，干燥的室内场景可以选用冷轧钢喷塑的版本，成本更低也能满足防锈要求。安装的时候要注意，竖直段的固定螺丝必须打入墙体的实体结构里，不能只固定在抹灰层或者装饰面板上，不然哪怕支架本身强度足够，也会因为墙体固定端失效导致掉落。这个三维模型完整还原了支架的所有结构细节，包括各个倒角、沉头孔、筋条的尺寸，不管是用来做装配仿真、工程出图还是3D打印打样验证，都能直接使用，不需要再做额外的结构补全。
