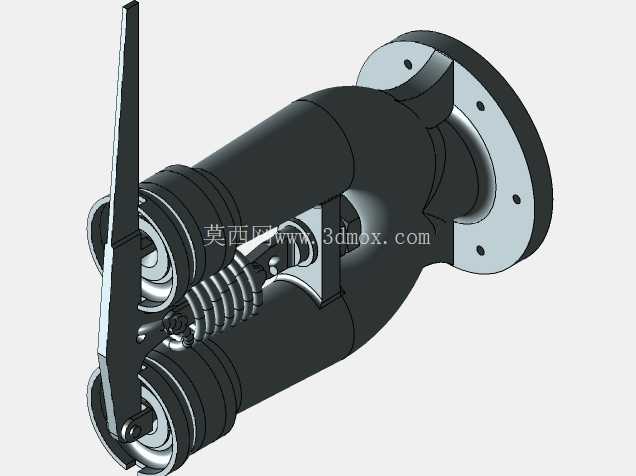

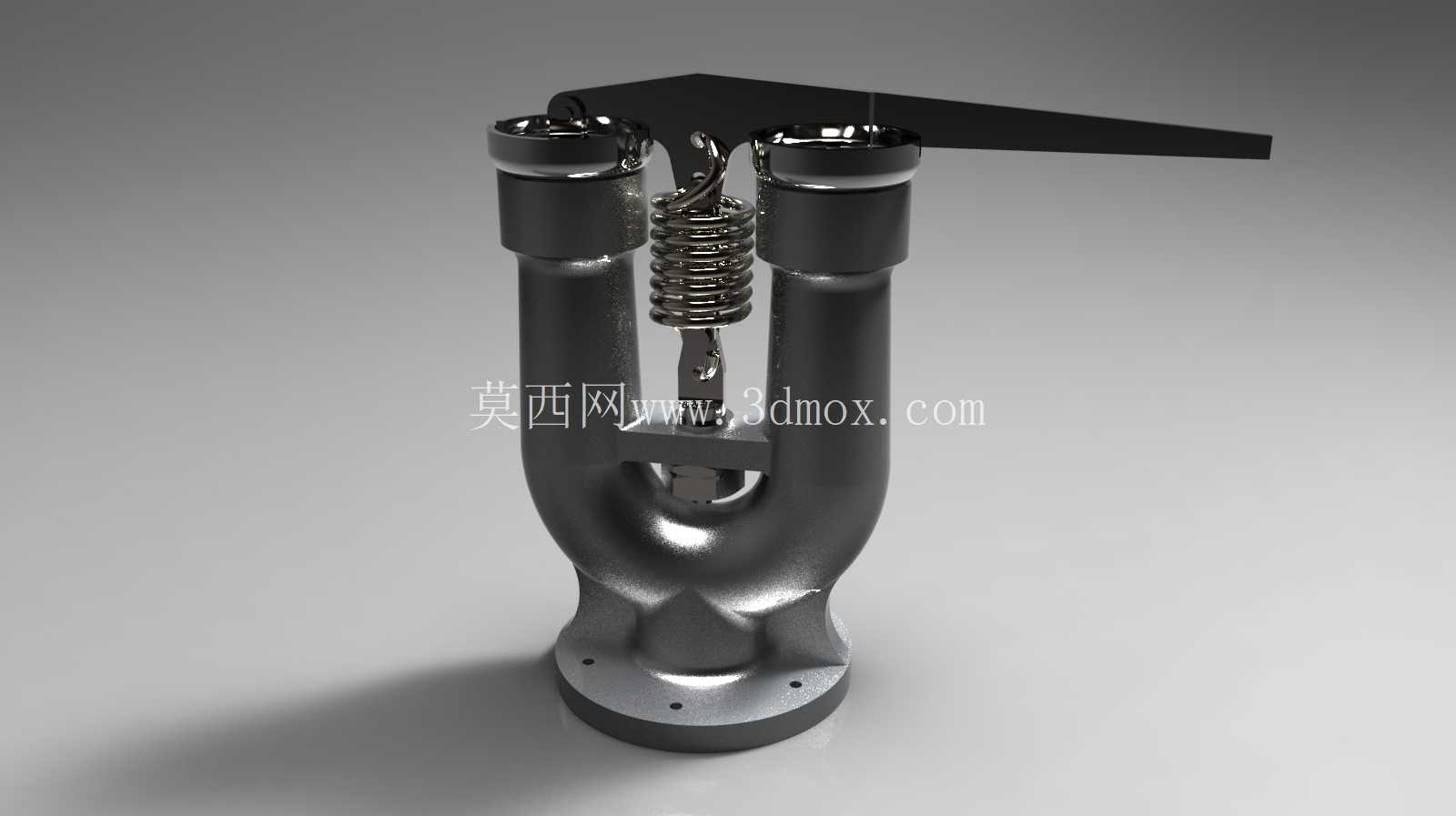

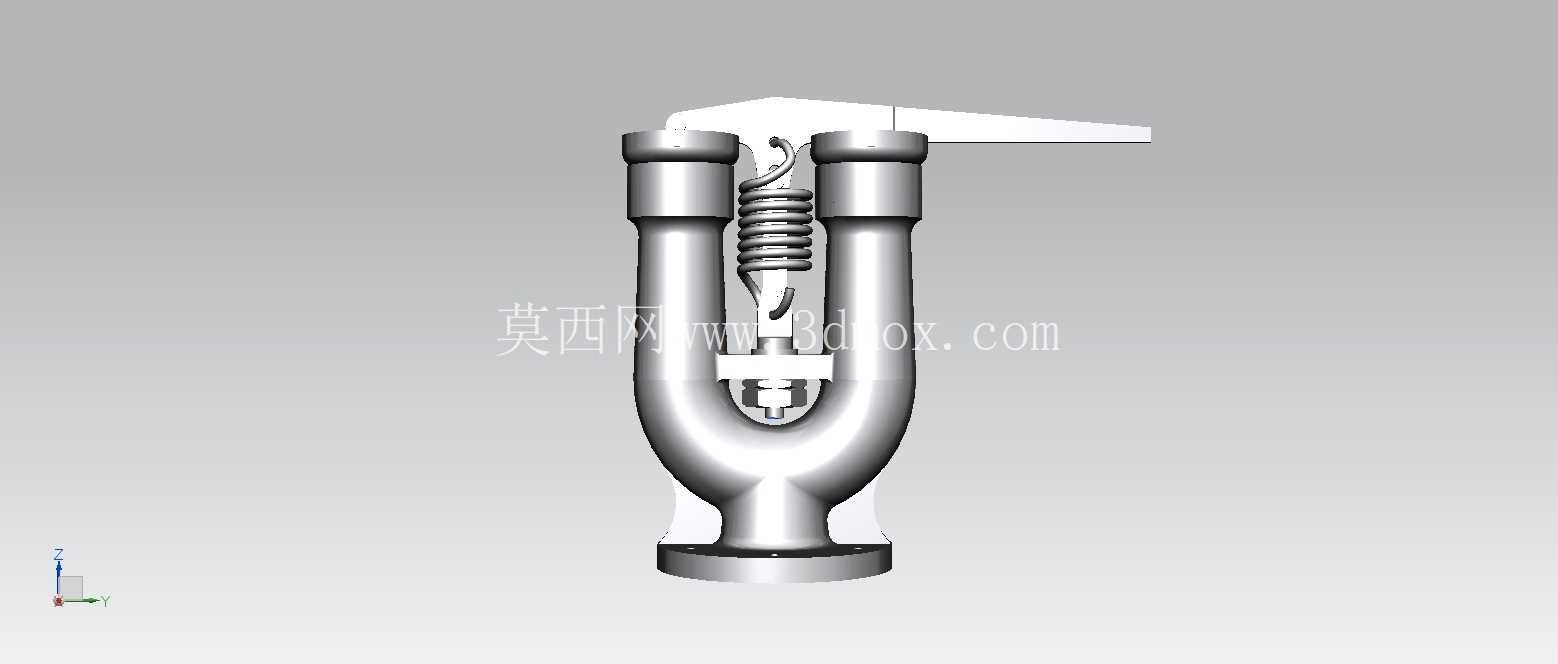

带手动扳把的Y型弹簧式安全阀结构

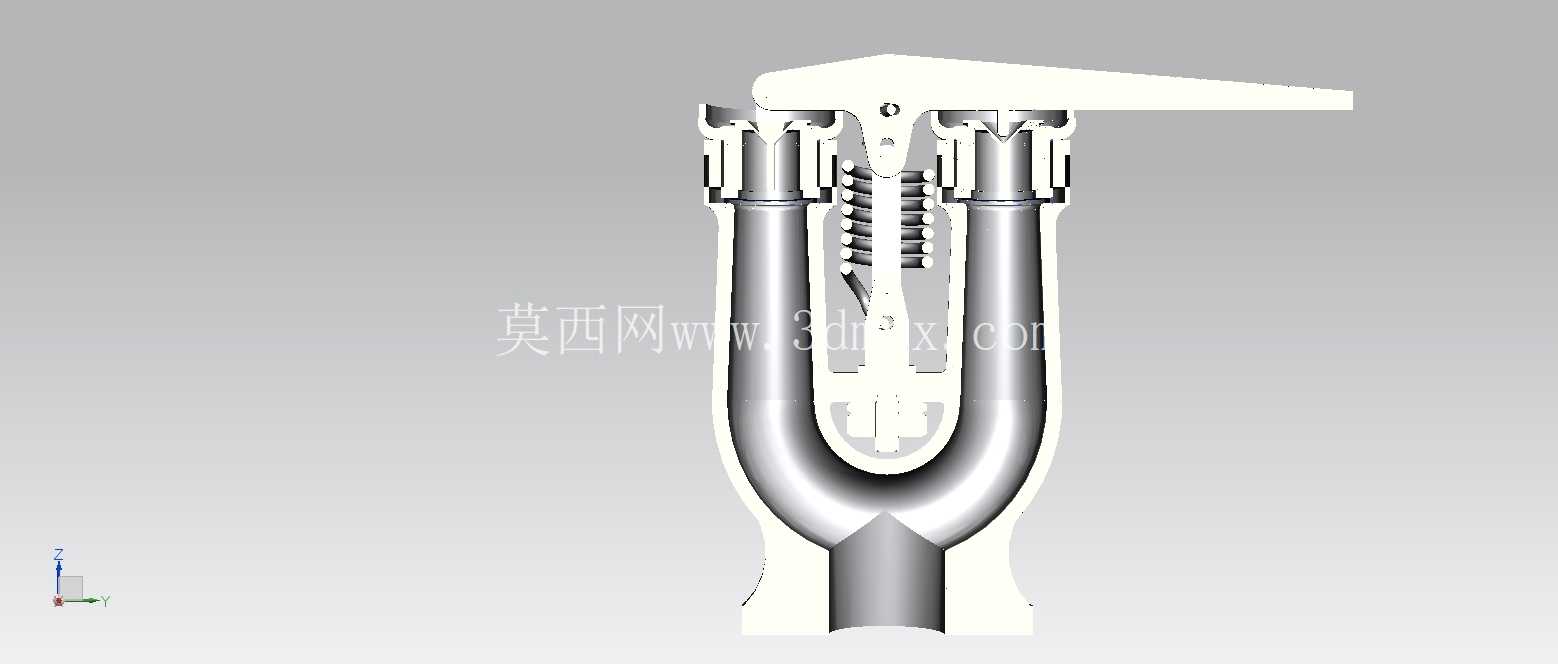

　　做压力管路系统设计的工程师都清楚，弹簧式安全阀是承压设备最后一道被动安全屏障，这款Y型结构的弹簧安全阀，适配的是中低压工业管路、小型压力容器的超压泄放场景，常见于压缩空气管网、低压蒸汽支路、小型给排水承压系统、化工辅料输送管线的压力保护节点，区别于全启式大排量安全阀，这款结构属于微启式泄放设计，排量适中，适合压力波动幅度不大、泄放量需求不极端的常规工业场景。从结构设计逻辑来看，整体采用Y型三通式阀体布局，介质从底部法兰端垂直进入阀体腔，当管路压力超过弹簧预紧力设定值时，阀瓣被介质压力顶起，介质从两侧对称的出口通道分流泄放，这种对称流道设计能抵消介质泄放时的侧向反冲力，避免泄放过程中阀体出现额外振动，降低安装支架的受力负载。

　　阀体上部的弹簧腔采用外露式布局，弹簧直接套在阀杆外侧，上端通过调整螺母锁定弹簧预压缩量，以此匹配不同的开启压力设定值，这种外露结构的优势在于日常巡检时可以直观观察弹簧的锈蚀、卡滞状态，不用拆解阀体就能做初步的故障排查，适合安装在巡检通道旁、便于人员到达的管路段。顶部附带的手动扳把结构，是这款阀的实用设计点，日常运维时可以通过扳动扳把强制顶开阀瓣，定期做手动泄放试验，避免阀瓣和阀座因为长期处于静压状态出现粘结卡涩，尤其是输送介质含少量杂质、或者长期无超压泄放动作的工况，定期手动试跳能大幅降低安全阀拒动的风险。从安装边界来看，底部采用标准法兰连接结构，法兰端面的密封槽、螺栓孔位都匹配常规中低压法兰的安装尺寸，安装时需要保证阀体垂直于管路水平面，弹簧腔的轴线不能出现倾斜，否则会导致阀杆和导向套出现偏磨，影响开启压力的精度，甚至出现密封面泄漏的问题。两侧的出口通道可以根据现场需求接泄放引流管，把泄放的介质引导到安全收集区域，避免高温、带腐蚀性的介质泄放时伤及周边操作人员。

　　设计建模的时候，要重点关注几个配合面的公差：阀瓣和阀座的密封面要保证同轴度，锥面配合的接触宽度要控制在合理范围，太宽容易导致密封比压不足出现内漏，太窄则容易在频繁启闭后出现密封面冲蚀损坏；阀杆和上下导向套的配合间隙要留足热膨胀量，避免高温工况下阀杆卡滞；弹簧的选型要匹配工作压力区间，弹簧的刚度不能过大，否则会导致开启压力超调、回座压力过低，刚度太小则会导致阀门频跳，无法稳定维持泄放后的压力回落。另外，阀体的流道要做圆滑过渡处理，尤其是介质进入阀座前的转角位置，不能出现直角突变结构，减少介质流动时的湍流阻力，降低泄放时的流道噪声，同时也能减少介质杂质在流道内的沉积，避免杂质卡滞阀瓣。

　　这款阀的整体外形紧凑，Y型结构的重心落在底部法兰的中心轴线上，安装后不会出现偏心负载，对管路支架的强度要求不高，适合在空间局促的设备旁、管廊夹层内安装，不需要预留太大的操作维护空间，手动扳把的操作高度刚好在人员站立操作的舒适区间，日常试跳操作不需要额外登高或者借助专用工具。在密封结构设计上，阀瓣和阀座采用金属硬密封配合，适合输送无明显颗粒杂质的气体、液体介质，如果是输送含有少量固体颗粒的介质，还可以在密封面堆焊硬质合金层，提升密封面的抗冲蚀能力，延长阀门的检修周期。弹簧的两端都做了磨平处理，保证弹簧受压时的端面垂直度，避免弹簧受压时出现偏斜，导致阀瓣受力不均出现密封偏磨。阀杆上端和扳把的配合采用卡槽式连接，手动扳动时的作用力直接作用在阀杆轴线上，不会产生侧向分力，避免手动操作时掰弯阀杆。
