重锤杠杆式压力泄放安全装置结构

　　在承压类设备与工业管路系统中，超压泄放是保障系统运行安全的核心环节，这类带重锤的杠杆式泄放装置，常应用在低压、整定压力要求稳定的蒸汽管路、小型承压储罐、常压化工反应容器的顶部接口位置，相比弹簧式泄放装置，它的整定压力不受弹簧长期蠕变、介质温度影响，整定完成后压力漂移量极小，适合对泄放压力精度要求不高但需要长期稳定可靠的工况场景。

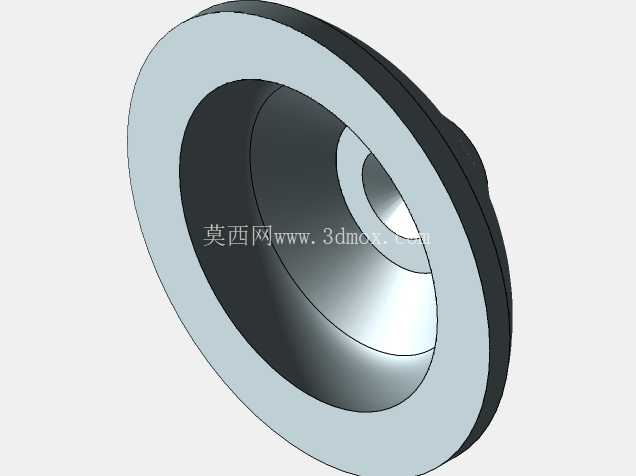

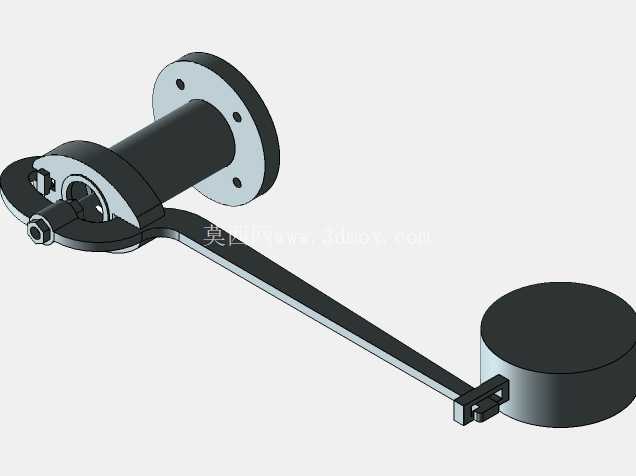

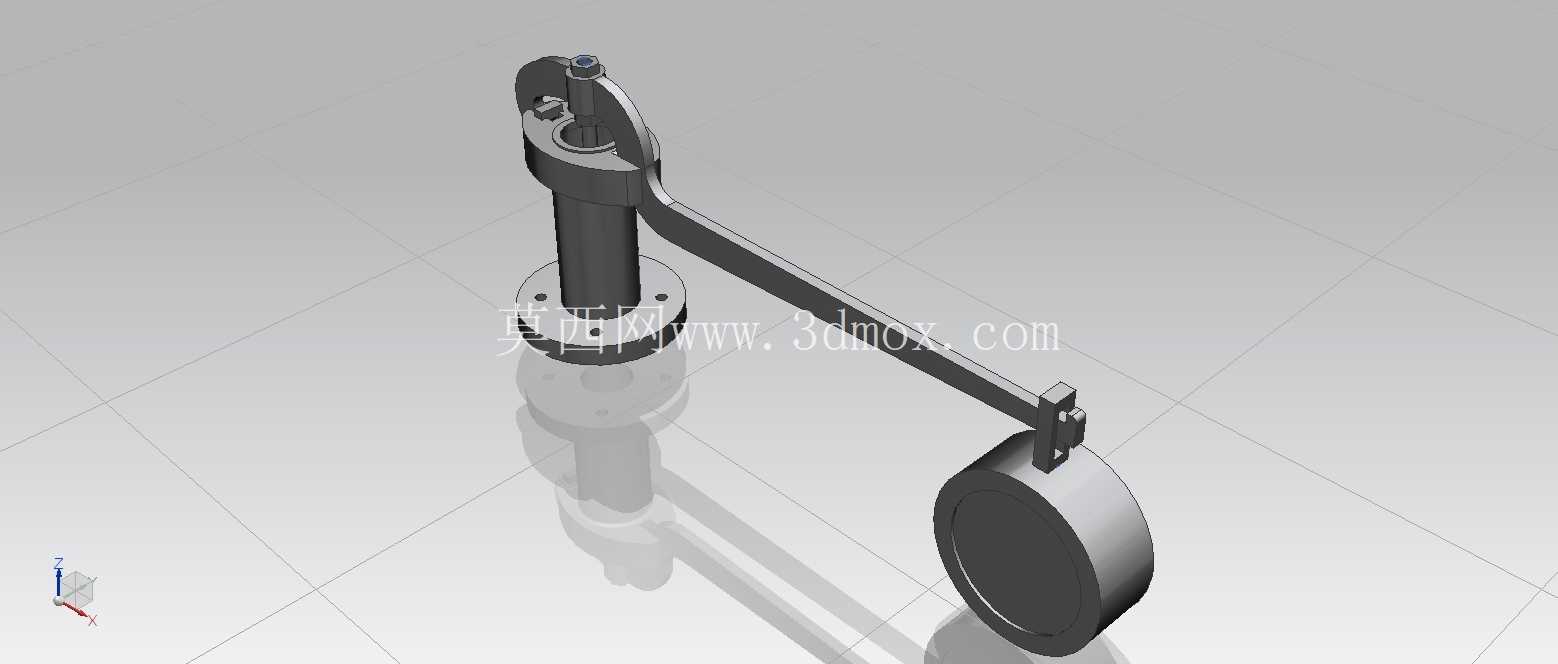

　　从结构设计逻辑来看，这套装置的核心受力路径非常清晰：法兰安装座通过圆周均布的螺栓孔固定在设备或管路的预设接口上，阀瓣组件嵌套在安装座的中心流道位置，杠杆通过铰接支点与安装座上的支架连接，杠杆一端压合在阀瓣的阀杆顶端，另一端挂载重锤块，通过调整重锤在杠杆上的挂载位置，就能改变施加在阀瓣上的压紧力，从而匹配不同的整定泄放压力，当系统内部介质压力超过重锤通过杠杆传递的压紧力时，阀瓣被顶起，介质从安装座的侧部流道向外泄放，当系统压力回落至安全值后，杠杆带动重锤下压，阀瓣重新密封流道，完成超压泄放的全流程动作。

　　设计过程中首先要明确安装边界，法兰安装座的外径、螺栓孔分布圆直径、中心流道通径，都需要匹配对应承压设备的接口标准，避免出现安装干涉、密封面不匹配的问题；杠杆的长度设计需要结合重锤的重量做力矩平衡核算，既要保证在整定压力下能准确开启，也要避免杠杆过长导致装置整体占用空间过大，同时要校核杠杆的抗弯强度，避免长期受重锤载荷出现形变，导致整定压力偏移；重锤块的外形采用圆柱结构，重心与杠杆的挂载点保持同轴，避免出现偏载导致阀瓣受力不均、密封面泄漏的问题，重锤与杠杆的连接位置设置可锁紧的固定结构，防止设备运行过程中振动导致重锤滑移，改变泄放压力设定值。

　　实际应用选型时，需要先确认系统的最高工作压力，结合流道的泄放流量要求，核算所需的阀瓣通径与重锤重量、杠杆力臂的匹配关系，安装时要保证杠杆的铰接支点转动灵活，无卡滞问题，阀瓣与阀座的密封面贴合均匀，重锤挂载后杠杆保持水平状态，避免附加力矩影响密封效果。这类结构的装置日常维护成本极低，不需要像弹簧式安全阀那样定期校验弹簧的弹力衰减，只需要定期检查铰接部位的锈蚀、卡滞情况，清理密封面的介质结垢即可，在小型蒸汽锅炉、民用供水承压管路、小型化工常压反应设备上的应用非常广泛，建模过程中需要重点还原铰接部位的配合间隙、法兰密封面的结构、重锤与杠杆的连接结构，保证装配关系符合实际工程的安装逻辑，避免出现运动干涉、结构强度不足的设计问题。
