水平轴风力发电机组三维设计模型

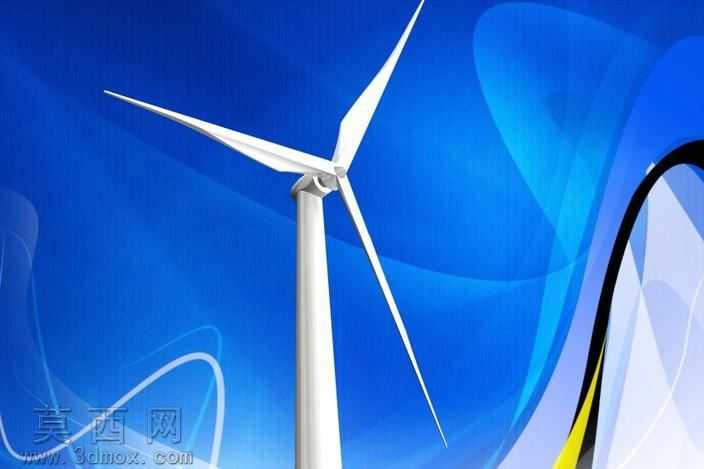

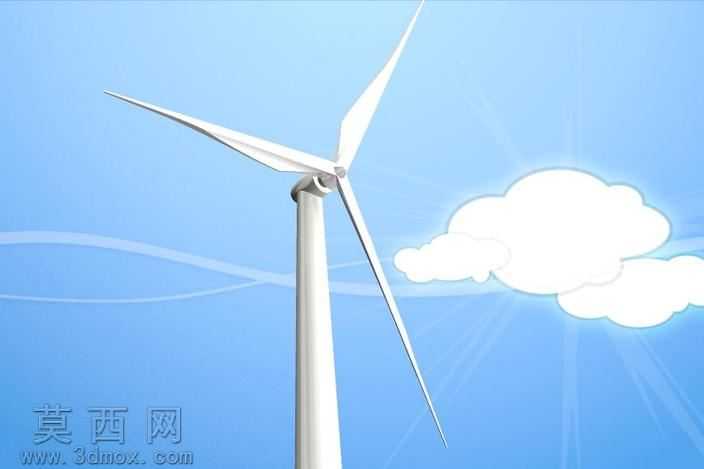

本模型为水平轴三叶片风力发电机组完整三维设计成果，建模过程严格遵循风电设备实际工程设计逻辑，先从核心传动链的尺寸基准入手，依次完成叶片翼型放样、轮毂连接结构、机舱传动总成、塔筒支撑段的参数化搭建，每一处结构都匹配真实风电装备的装配公差要求。模型渲染阶段采用哑光金属材质模拟塔筒与机舱外壳的钢结构质感，叶片部分添加了复合玻纤材质的半哑光肌理，背景搭配渐变蓝色环境光，还原户外风电场的真实视觉氛围，渲染输出的展示图清晰呈现了机组的整体比例与外部轮廓。从结构设计来看，三叶片采用成熟的高升阻比翼型，叶根位置设计了与轮毂匹配的法兰连接结构，可直观展示叶片变桨动作的铰接空间；轮毂为铸造型流线外壳，内部预留了变桨驱动机构的安装腔体；机舱部分整合了主轴、齿轮箱、发电机的安装位，外部轮廓做了风阻优化的流线型处理，可清晰区分机舱罩、散热口、吊装吊点等细节结构；塔筒采用分段式锥形设计，底部法兰与基础连接的结构、塔筒段之间的法兰拼接结构都做了精细化还原，能够直观展示塔筒的受力支撑逻辑。设计过程中充分考虑了风电机组的实际运行需求，叶片的扭转角度从叶根到叶尖遵循气动优化规律，能够匹配不同风速下的风能捕获效率，机舱与塔筒的连接位置预留了偏航轴承的安装空间，可直观展示机组对风调整的转动结构。整个模型没有冗余的几何特征，各部件的装配关系清晰明确，既可以用于风电装备的结构原理展示，也能够作为相关课程设计、方案演示的参考素材，帮助使用者快速理解水平轴风力发电机组的整体构造与核心设计要点，还原了风电设备从叶片捕风到动力传递的完整结构逻辑。
