内燃机活塞连杆组件高精度三维设计

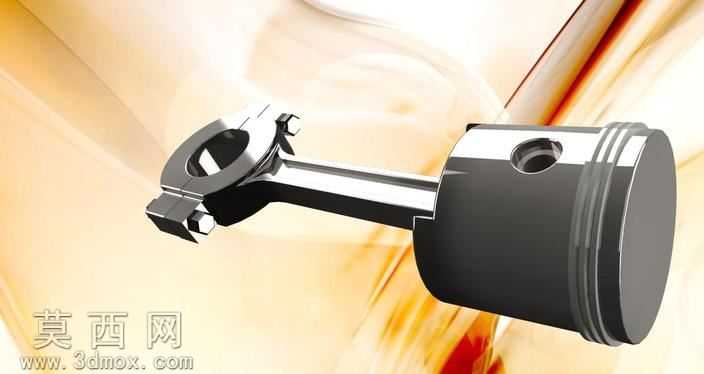

本作品为内燃机核心动力组件活塞与连杆的三维数字化设计成果，建模阶段严格参照内燃机动力传输的实际工况参数，先通过草绘绘制活塞的外轮廓截面，精准还原活塞顶部的燃烧室凹坑、环槽区域的多道密封环安装位以及活塞销座的同轴孔结构，对活塞裙部的型线做了符合实际热膨胀形变规律的微弧处理，避免工作状态下出现卡缸问题。连杆部分采用分体式大端设计，建模时先绘制杆身的工字形截面轮廓，通过拉伸、布尔运算完成大端轴承座、小端衬套孔的结构搭建，同时还原了连杆大端的紧固螺栓孔、定位缺口等细节，保证活塞与连杆通过活塞销装配后，整体运动副的同轴度、配合间隙完全符合内燃机的设计规范。材质渲染阶段，活塞部分采用高硅铝合金材质参数，调整金属粗糙度、反射率模拟铸铝件经机加工后的细腻金属质感，环槽区域做了轻微的磨砂质感区分，还原活塞环槽的加工纹理；连杆部分采用40Cr调质钢材质，添加了细微的锻压纹理与表面氧化层质感，大端的轴瓦区域做了铜合金材质区分，螺栓部位还原了镀锌紧固件的亮面金属效果，背景采用暖调渐变光影，通过三点布光突出组件的结构轮廓与金属质感，让整体渲染效果兼具工业严谨性与视觉表现力。设计过程中重点考量了组件的运动干涉问题，通过三维软件的运动仿真模块模拟活塞在气缸内的往复运动、连杆绕曲轴的摆动过程，验证了全行程内活塞与气缸壁、连杆与曲轴平衡块、活塞销与衬套之间均无干涉，同时对连杆的受力路径做了结构优化，在保证杆身结构强度的前提下适当做了轻量化处理，让整个组件既满足动力传输的强度要求，又符合内燃机轻量化的设计趋势，整体装配结构完整，细节还原度高，可用于内燃机结构教学、动力系统原理演示以及相关零部件的二次开发参考。
