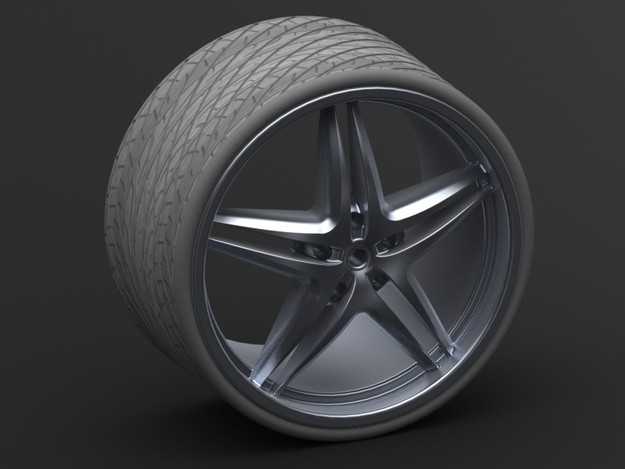

五辐运动款汽车轮毂带轮胎三维设计

本作品为运动风格五辐式汽车轮毂搭配配套轮胎的三维设计成果，建模阶段采用主流三维参数化设计软件完成全流程构建，首先基于实车轮毂的测绘尺寸建立基准坐标系，以轮毂中心为原点绘制轮辐的截面草图，通过拉伸、旋转、放样等基础特征命令构建轮毂的基础实体，针对五辐结构的对称特性，采用圆周阵列命令完成五根轮辐的均匀排布，保证每根轮辐的造型、尺寸完全一致，避免手动建模带来的尺寸误差。轮辐造型采用刀锋式立体切面设计，建模过程中对每一处切面的拔模角度、过渡圆角做了精细化处理，轮辐表面的高光切面通过曲面剪裁、曲面加厚命令实现，还原了改装款运动轮毂的凌厉视觉效果；轮辋部分严格按照民用乘用车轮辋的标准尺寸构建，预留了气门嘴安装位、轮胎装配卡槽、动平衡配重块安装区域，轮辋边缘的防擦凸台也做了等比例还原，保证模型的结构合理性。轮胎部分建模时先绘制胎面的截面轮廓，通过旋转命令生成轮胎基础实体，再针对胎面的排水沟槽、花纹块做细节刻画，胎面的主排水槽采用环形切除命令生成，横向的细碎花纹通过草图阵列后切除实现，胎侧的字体标识区域做了轻微的浮雕凸起处理，还原真实轮胎的细节特征。材质与渲染阶段，轮毂部分采用高反光镀铬金属材质，调整材质的反射率、粗糙度参数，模拟抛光铝合金轮毂的金属质感，在轮辐的边缘区域添加了细微的磨砂材质分层，还原真实轮毂表面的工艺处理效果；轮胎部分采用哑光黑色橡胶材质，调整材质的漫反射颜色、凹凸贴图参数，给胎面花纹区域添加细微的颗粒感凹凸效果，模拟橡胶轮胎的表面质感，胎侧区域适当降低粗糙度，还原新轮胎胎侧的轻微光泽感。渲染阶段采用三点布光方案，主光源从轮毂侧上方45度角打光，突出轮辐切面的金属反光效果，辅助光源从另一侧补光，避免暗部区域死黑，背景采用深灰色纯色背景，突出轮毂本身的造型细节，最终渲染效果清晰展现了轮毂的立体结构、材质质感与轮胎的纹理细节。设计思路上，该模型参考了知名改装厂商Rim公司的运动款轮毂造型，兼顾了视觉美观性与结构合理性，轮辐的五辐对称结构不仅视觉上更具运动感，同时也能保证轮毂的受力均匀性，适合作为汽车外观改装方案展示、汽车装配教学演示、汽车零部件结构分析的三维素材使用，模型的各个特征保留了完整的建模参数，可根据需求修改轮毂尺寸、轮辐造型、轮胎规格等参数，适配不同车型的装配需求。
