多缸排布曲柄连杆传动结构设计

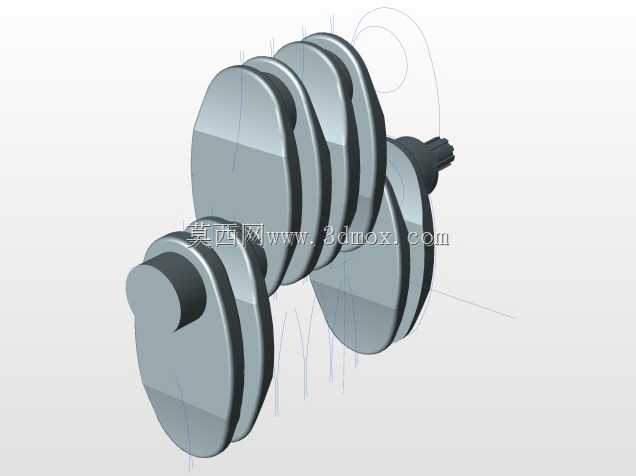

该曲柄连杆结构是动力机械中实现运动形式转换的核心传动部件，广泛应用于内燃动力设备、往复式泵送装置、冲压加工设备等需要将旋转运动与直线往复运动相互转换的工业场景中，是动力输出端与执行端之间不可或缺的传动衔接单元。在实际工业应用中，这类多缸排布的曲柄连杆结构能够通过多组连杆的错相位布置，抵消单组连杆运动产生的往复惯性力，大幅降低设备运行过程中的振动与噪音，提升动力输出的平顺性，常见于多缸内燃机、多柱塞高压泵、多工位冲压设备等对运行稳定性要求较高的装备中。该结构的核心功能是实现旋转扭矩与直线推拉力的高效转换，当曲轴端输入旋转动力时，可通过曲柄销带动连杆做平面复合运动，最终驱动活塞端完成规律的直线往复动作；反之也可在活塞端输入直线往复驱动力，带动曲轴输出连续旋转扭矩，适配不同设备的动力传递需求。设计过程中，首先根据目标设备的动力输出参数确定曲柄半径与连杆长度的比值，平衡活塞行程与侧向力大小，比值过小会导致活塞侧向力增大加剧磨损，比值过大则会造成整体结构尺寸冗余；其次采用错相位的曲柄布置方案，让多组连杆的运动峰值相互错开，将整体惯性力波动控制在合理范围内，同时对曲柄销与连杆大头的配合位置做了强化设计，保证交变载荷下的结构强度。结构整体采用集成式曲轴搭配分体式连杆的布局，曲轴下端预留标准的动力输入连接轴段，可通过联轴器与驱动端直接对接，安装时需保证曲轴轴线与各活塞运动轴线的垂直度公差在允许范围内，避免出现卡滞或偏磨问题；各活塞端的连接端面预留统一的安装接口，可直接适配不同规格的活塞或执行推头，整体结构的安装边界紧凑，多组缸体沿曲轴周向排布，在有限空间内实现了多组动力单元的集成，既能够满足大流量泵送、大推力冲压等场景的出力需求，也能通过多缸错峰做功提升动力输出的连续性，减少动力输出的脉动冲击，延长整套传动系统的使用寿命。
