FESTO气动气缸组件结构设计

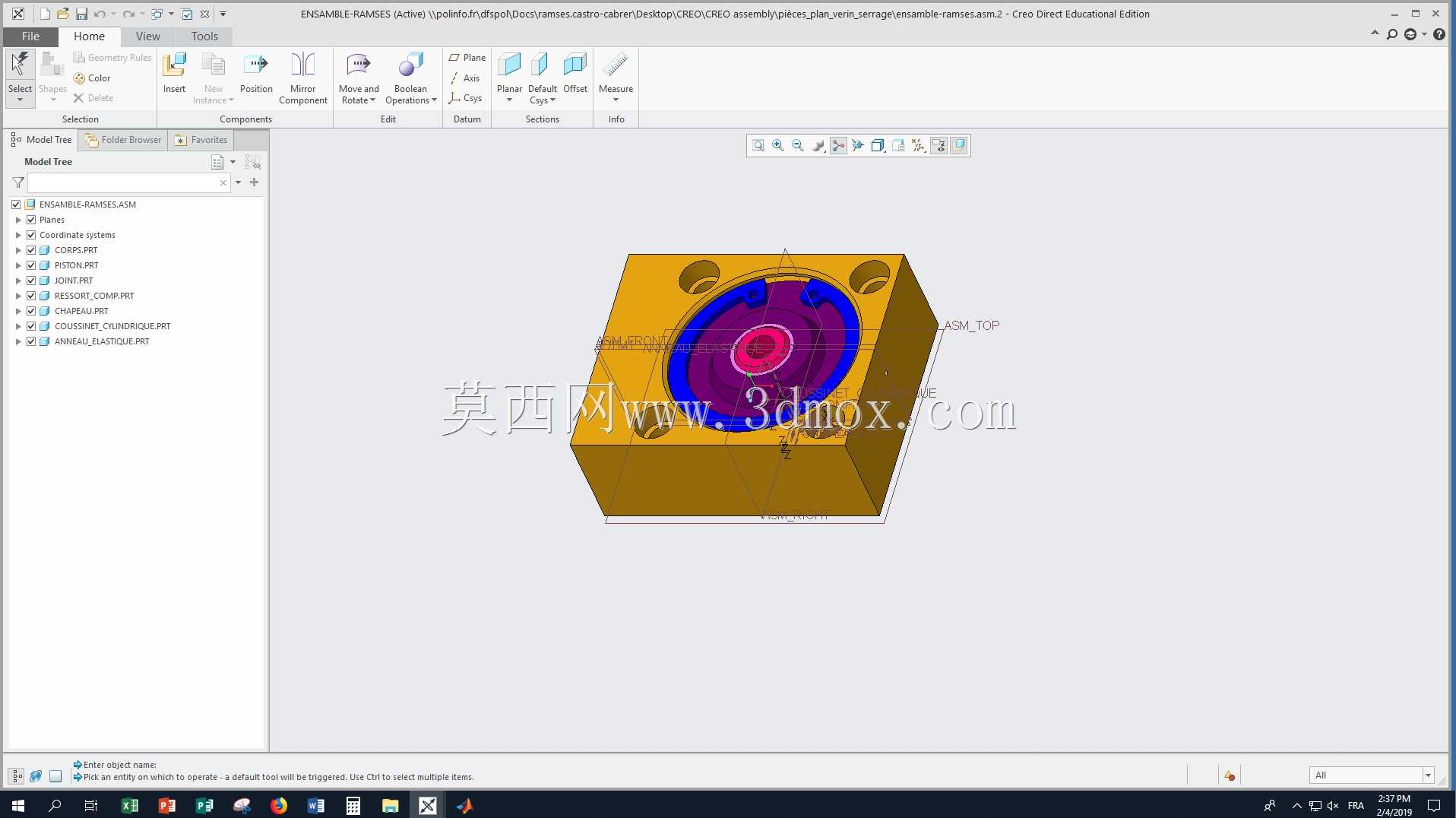

　　在自动化生产线的气动回路里，这类紧凑型气缸组件常被用在工件夹紧、工位推送、挡料止停这类短行程高频动作场景，它不需要长行程的导向冗余，靠自身方块状本体就能直接贴装在工装板、型材立板或者专机的安装基面，省去了额外的支架转接成本。从三维结构上看，本体采用方块式基体设计，四个角预留了沉头安装孔，安装时螺栓从端面沉入，不会在气缸外侧突出挂碰管线或工件，这种布局在狭小的设备内部尤其好用，比如3C检测工位的夹料机构、包装线的推料单元，周边空间往往被传感器、线槽占满，外凸的紧固件很容易在调试时刮伤气管或者干涉工件流转。

　　端面的环形腔室是活塞的容置区域，中心的同轴孔位对应活塞杆的运动轴线，紫、红分层的结构在建模时对应了密封沟槽、活塞限位台阶这些细节——实际加工里这些沟槽的尺寸公差直接决定了气缸的内泄漏水平，建模时把密封件的装配预留量做进去，后续出工程图就不会漏掉沟槽的粗糙度和直径公差要求。很多新手做气缸建模只画外形，忽略了内部腔体的拔模斜度和壁厚均匀性，要是这个零件用压铸工艺做毛坯，壁厚突变会在冷却时产生缩孔，后续机加工端面就容易出现气孔，导致气缸保压失败，所以在三维阶段就要把外壁和内腔的壁厚差控制在合理范围，转角处留够铸造圆角。

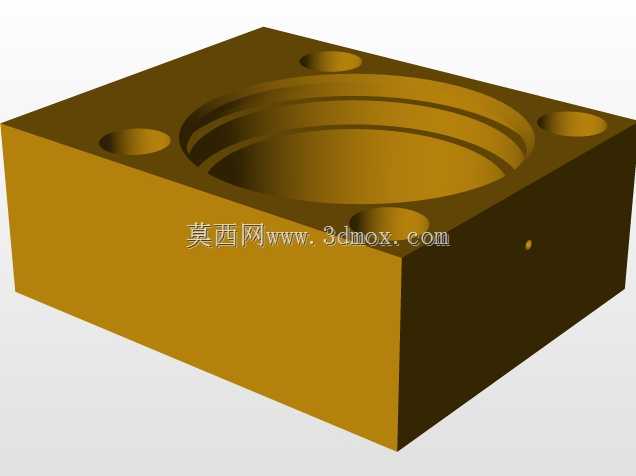

　　从安装边界来说，方块本体的底面是安装基准面，设计时这个面的平面度要求要和活塞杆的运动垂直度匹配，要是安装面翘曲，气缸锁紧后缸体发生微变形，活塞杆运动就会出现卡滞，长期运行还会加速导向套的磨损。四个安装孔的孔位公差要适配常用的内六角螺栓规格，孔间距要留够扳手空间，不能让螺栓拧紧时和缸体侧壁干涉。端面上的环形区域除了容纳活塞，外圈的台阶还可以用来安装磁性开关的导轨，方便在气缸外侧加装行程传感器，检测活塞的伸出和缩回位置，这在自动化设备的逻辑联锁里是很常见的配置，建模时预留出开关的安装槽位，后续电气布线就不用再额外打孔固定。

　　在功能特性上，这类单作用或双作用的紧凑型气缸，响应速度快，动作频率高，适合短行程的往复动作，和长行程的标准气缸相比，它的整体长度更短，能节省设备的轴向安装空间。比如在多工位转盘设备里，每个工位的夹紧机构都要布置在转盘周边，空间非常局促，紧凑型气缸的小体积优势就能体现出来。设计时还要考虑气口的位置，图中虽然没有直接展示气口，但这类气缸的气口通常布置在本体的侧面或者端面，建模时要保证气口周边有足够的气管接头安装空间，不能让接头和安装螺栓、周边的其他零件发生干涉。

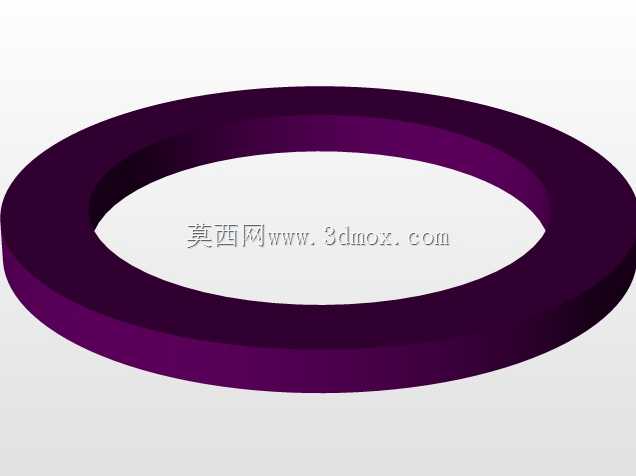

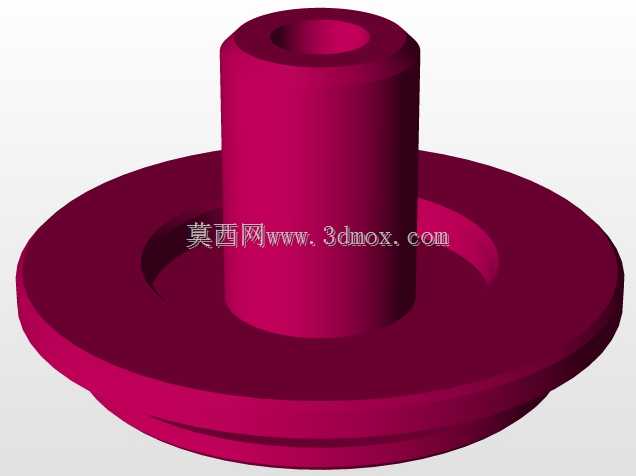

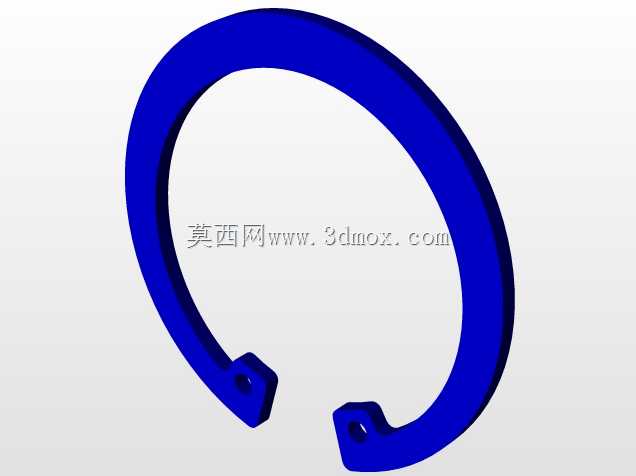

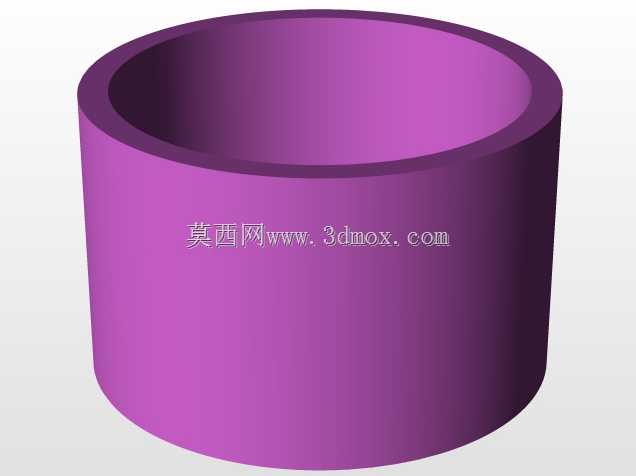

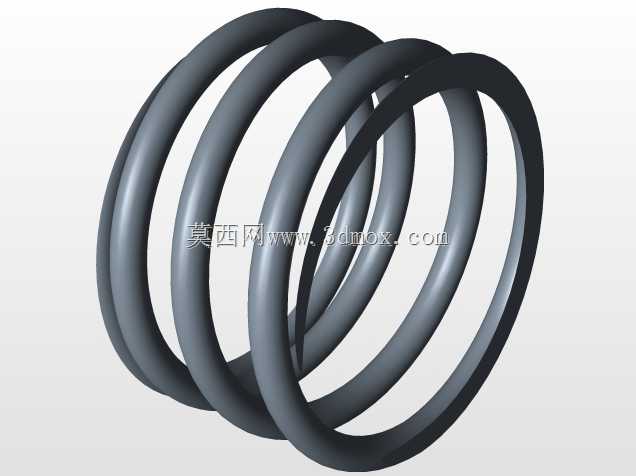

　　从组件设计的角度，这个模型包含了缸体、活塞、端盖这些核心零件，在装配时要保证各零件的同轴度，活塞和缸筒的配合间隙要合适，既要保证运动顺畅，又要减少内泄漏。密封件的选型也很关键，不同的工作压力、温度环境要选用不同材质的密封圈，三维建模时把密封件的正确形态装配进去，能提前检查密封沟槽的尺寸是否匹配，避免实际装配时出现密封圈被剪切或者密封失效的问题。在设备维护方面，这种方块式气缸的拆装比较方便，松开端面的紧固螺栓就能更换内部的密封件和活塞，不需要把整个气缸从设备上完全拆下来，减少了停机维护的时间。

　　另外，在做整机布局的时候，这个气缸的外轮廓尺寸可以直接导入设备的总装模型里，进行干涉检查，确认活塞杆伸出到极限位置时，不会和周边的工件、夹具发生碰撞，缩回时也不会和后方的结构干涉。安装孔的位置可以直接在工装板的模型上对应打孔，保证加工出来的安装位和气缸完全匹配。这种精细化的三维模型，不仅能用来做结构展示，更能直接指导后续的加工、装配和调试，减少物理样机的试错成本，让设计阶段就能把大部分装配问题提前解决。
