传感器配套转接连接插座结构设计

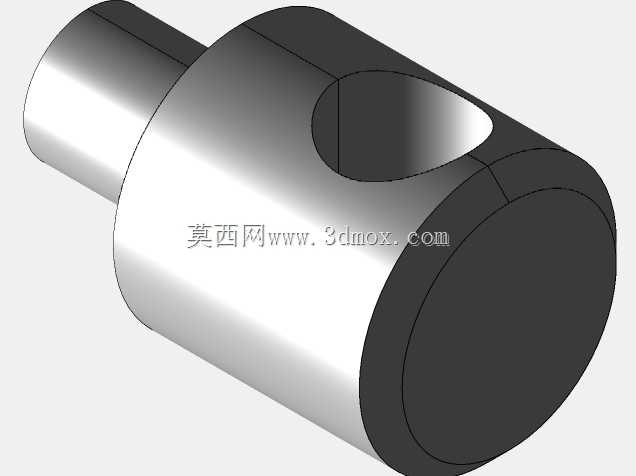

　　在工业传感检测回路的搭建过程中，这类转接插座往往是最容易被忽略却直接影响整套检测系统稳定性的基础零件。不同于民用电源插座，它的核心作用是为传感器提供可靠的机械对接与介质通路，常见于气动检测回路、液压位置反馈单元、工业自动化生产线的工位信号采集节点，也会用在实验台架的传感器快速拆装工位，避免每次更换传感器都要重新对接硬管、重新做密封处理，大幅缩减现场调试与备件更换的停机时间。从结构形态上看，该零件采用同轴主腔体加侧向导流通孔的布局，主体为阶梯轴式回转结构，一端延伸出直径更小的插接轴段，用于嵌入对接基座的预制孔位，另一端为大直径圆柱端面，可作为轴向定位的贴合面，侧部垂直于主轴线开设的通孔，既可以作为流体介质的旁通通路，

　　也可用于安装锁紧销、接入信号触针，具体功能可根据实际传感回路的需求做适配。做这类零件的三维建模时，首先要锁定的是各段圆柱的同轴度公差，主腔体的内孔与外圆的同轴度需要控制在合理范围内，否则插接后会出现偏心，不仅会加剧密封件的偏磨，还可能导致传感器插入后卡滞、定位偏移。侧孔与主轴线的垂直度同样关键，若侧孔轴线偏斜，旁通管路对接后会产生附加内应力，长期运行在振动工况下容易出现焊缝开裂或者螺纹滑牙的问题。设计阶段还要提前考虑安装边界：零件的总长度决定了基座需要预留的轴向安装空间，最大外圆直径决定了安装孔的开孔尺寸，侧孔的中心高则直接关联外接管路的走向规划，周边需要预留足够的扳手操作空间，避免装配时工具与相邻零部件发生干涉。

　　选材上这类零件多采用不锈钢或者高强度铝合金加工，若用于有腐蚀性介质的化工检测场景，会优先选304或316不锈钢，若用于对重量敏感的移动检测设备，可做硬质阳极氧化的铝合金件，在保证结构强度的前提下降低整体负载。表面粗糙度的把控也有讲究，与密封圈配合的轴段表面粗糙度不能过高，否则会划伤密封胶圈导致泄漏，也不能过低以至于表面无法存留适量润滑介质，造成插接时摩擦力过大。实际工况中，这类插座要反复承受传感器插拔带来的摩擦，还要耐受回路内的介质压力、设备运行带来的持续振动，因此在结构设计时会在插接轴段的根部设计退刀槽或者卸载槽，一方面降低机加工的应力集中，另一方面也为密封圈提供预留的安装位。很多新手工程师在选型时只关注接口通径，

　　忽略了插座的轴向定位尺寸，导致安装后传感器的检测端面与被测工位的距离出现偏差，直接影响检测精度；还有的未考虑侧孔的通流能力，选用了通径过小的转接插座，造成气动回路响应延迟，无法满足高速工位的检测节拍要求。在三维建模过程中，回转体部分可通过旋转特征一次性生成主体轮廓，侧孔采用拉伸切除命令完成，后续再对各锐边做倒钝处理，避免装配时划伤操作人员或者损坏密封件。完成建模后还需要做虚拟装配验证，将配对的传感器接头、外接管路接头、安装基座全部导入装配环境，检查全行程插拔过程中是否存在干涉，核对各密封面的压缩量是否在设计范围内，确保实际装机后不会出现漏液、漏气、接触不良等故障。这类零件虽然结构不复杂，却是传感检测系统中保障连接可靠性的关键一环，细节尺寸的偏差往往会在长期运行后被放大，最终影响整条产线的运行稳定性。
