立式飞轮结构斯特林发动机三维建模作品

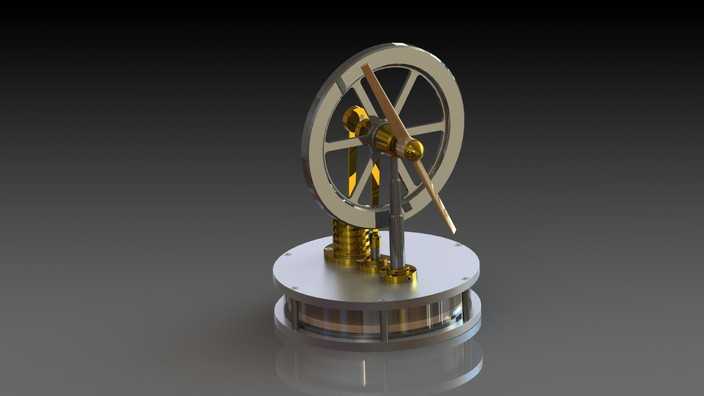

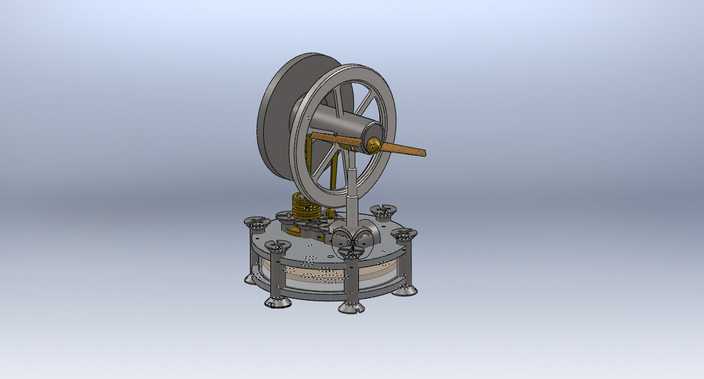

本作品为立式布局的斯特林发动机三维建模成果，建模过程中严格遵循真实斯特林发动机的工作原理与机械结构逻辑，采用自底向上的装配建模思路完成全零件构建与整体装配。首先针对核心的动力输出部分，完成大直径飞轮的参数化建模，对轮辐、轮毂、轮缘的比例进行反复校准，保证飞轮转动惯量匹配整机动力输出需求，同时对飞轮表面做金属质感材质赋予，还原铸铁构件的哑光磨砂金属纹理。针对传动机构部分，精准构建曲柄连杆组件，对曲轴的偏心距、连杆的长度比例进行参数化约束，保证活塞运动行程与热腔冷腔的容积变化匹配斯特林循环的热力学要求，连杆与曲轴、活塞的连接部位均还原真实的铰接结构，添加符合机械设计标准的销轴、轴套细节，避免运动干涉。针对核心的冷热腔结构，建模时还原了底部圆形基座的分层结构，区分加热腔、冷却腔的壳体壁厚，基座支脚采用带防滑底垫的柱式结构，既保证整机放置稳定性，也还原了经典斯特林发动机的复古机械质感，基座表面的紧固螺栓、密封压边均按照标准紧固件参数建模，细节处还原机械装配的真实逻辑。针对动力传输的摇臂、传动轴部分，建模时严格对齐装配基准，保证各传动部件的同轴度、平行度符合机械设计公差要求，对传动轴表面做抛光金属材质处理，区分不同构件的材质差异：加热部位采用耐高温金属材质，传动部件采用结构钢材质，基座装饰部分做镀铬亮面材质区分，渲染时采用柔和的工业产品打光方案，突出各部件的结构轮廓与材质质感，整体模型装配约束完整，可直观展示斯特林发动机通过缸内工质受热膨胀、遇冷压缩循环输出动力的工作逻辑，完整呈现外燃机的经典机械结构美感。
