汽车传动系统带法兰连接半轴结构设计

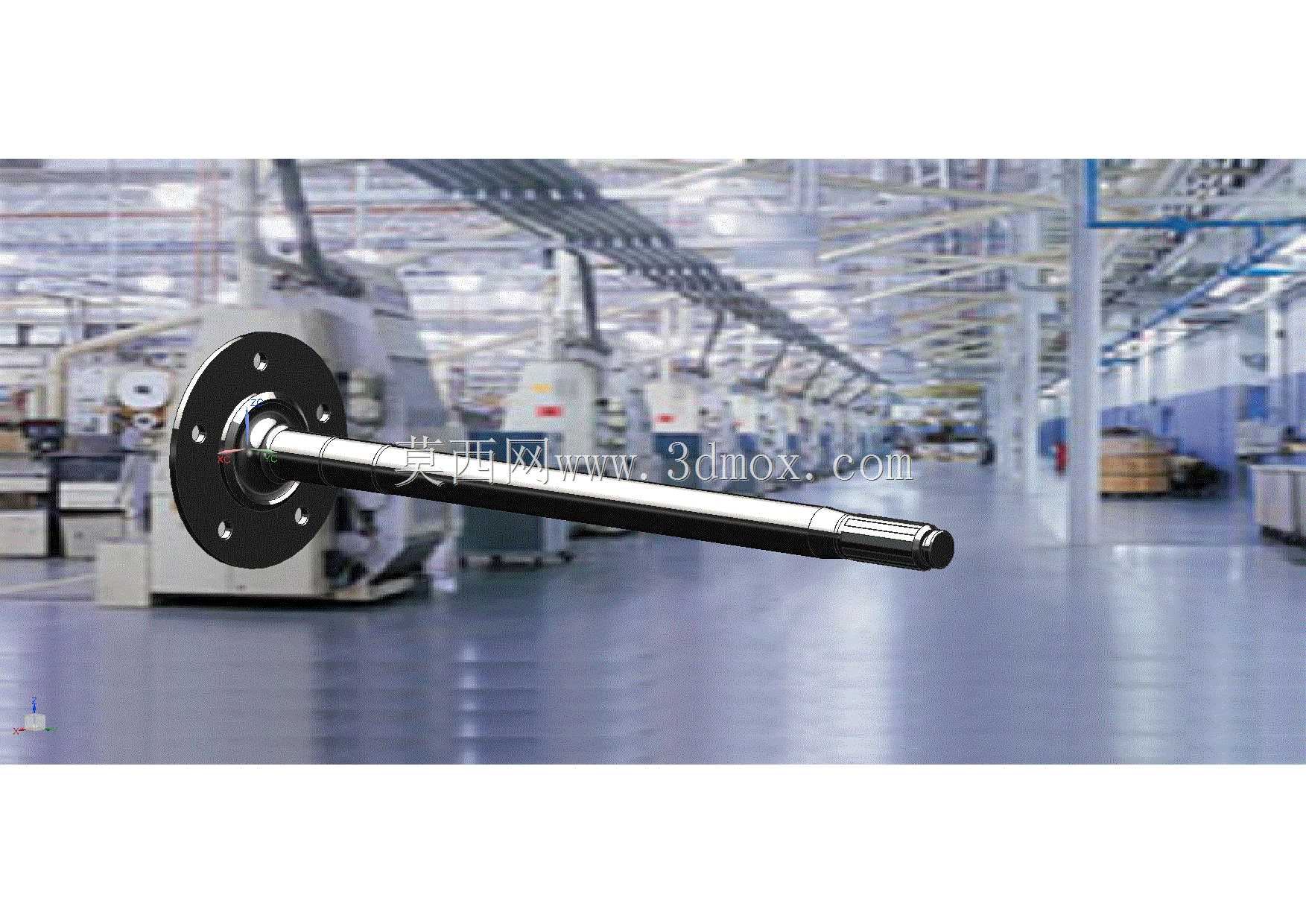

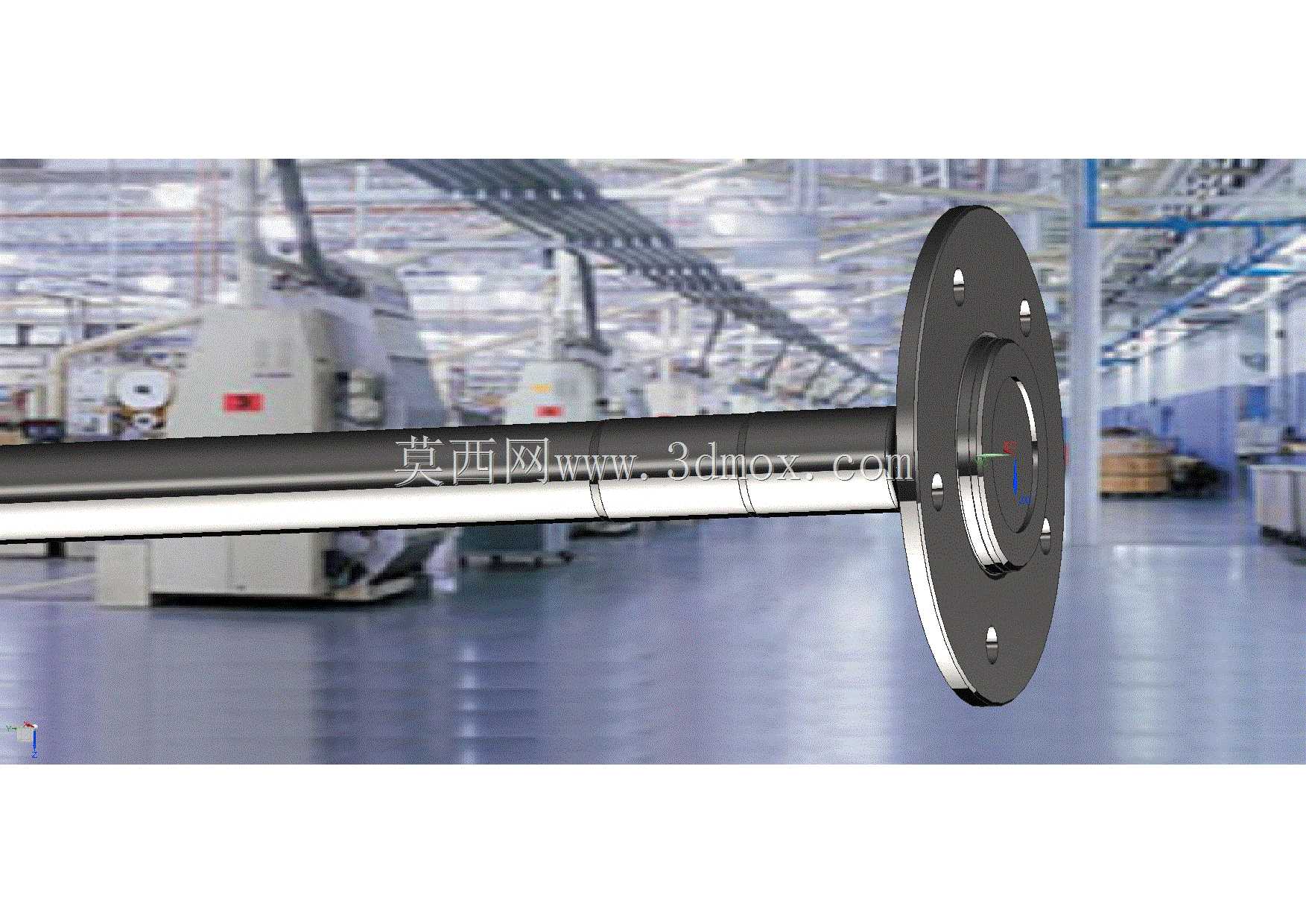

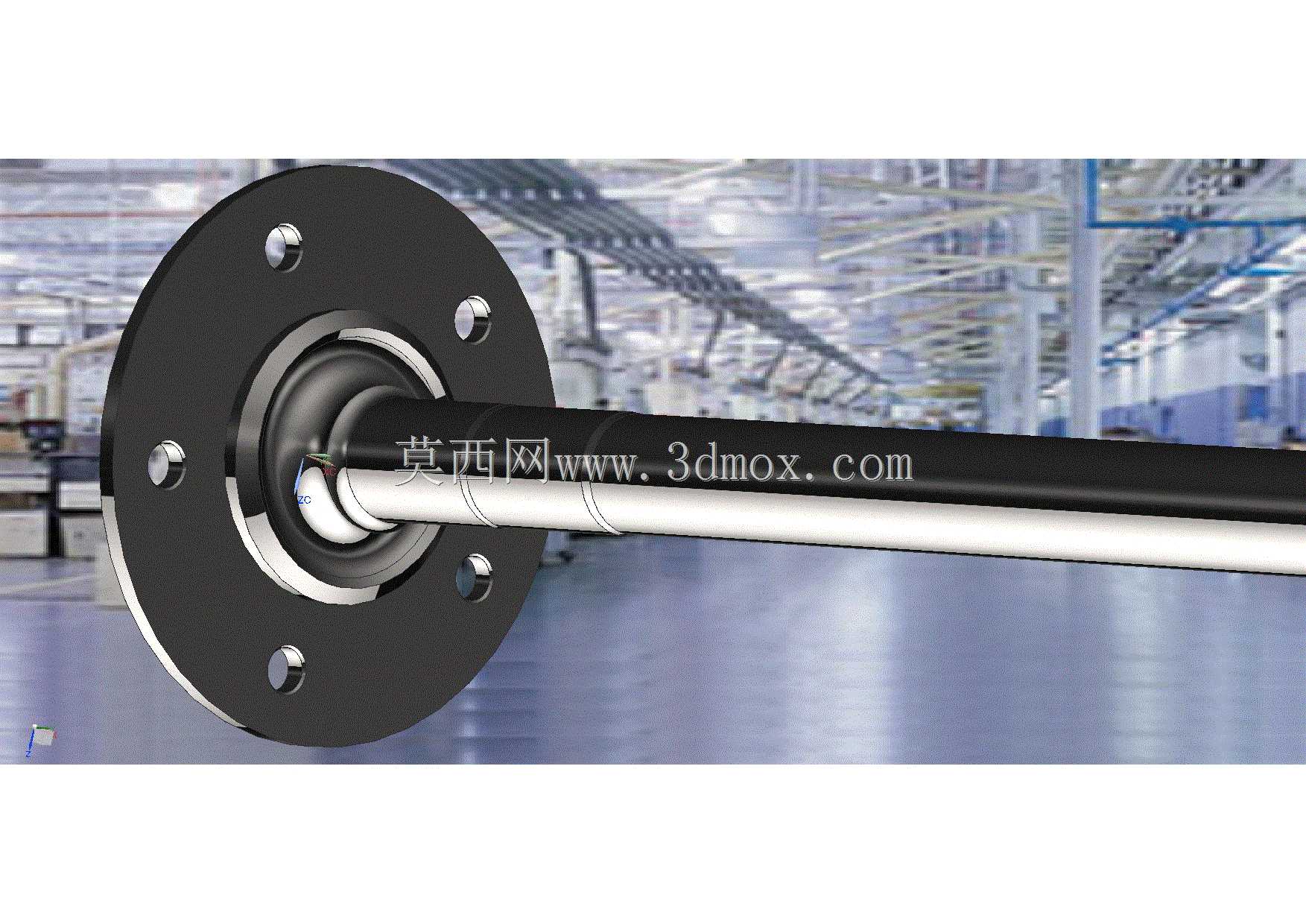

该半轴结构主要应用于乘用车辆与轻型商用车辆的驱动桥传动系统中，是底盘动力传递路径上的核心承载部件，安装位置处于差速器输出端与驱动轮轮毂之间，核心作用是将差速器输出的转矩平稳传递至驱动轮，同时承受车辆起步、加速、制动以及颠簸路面行驶过程中产生的交变冲击载荷，保障动力传递的可靠性与行驶稳定性。从功能特性来看，这款带法兰盘的半轴采用一体化轴身搭配连接法兰的结构形式，法兰端设置有六个均匀分布的螺栓安装孔，可与轮毂轴承座或轮边减速器的连接端面实现精准对位装配，孔位的分度圆尺寸经过严格匹配，能够保证装配后连接面的贴合度均匀，避免高速转动时出现偏摆抖动问题；轴身采用变径设计，靠近法兰端的轴段直径更大，用于匹配轮毂轴承的内圈配合尺寸，承担径向载荷与轴向冲击，向差速器端延伸的轴段直径逐步收窄，在保证抗扭强度的前提下尽可能降低簧下质量，提升底盘的动态响应表现。设计过程中重点考量了载荷分布的均匀性，法兰与轴身的衔接位置做了大圆弧过渡处理，避免应力集中导致的疲劳断裂问题，轴身的表面粗糙度与同轴度公差严格控制，能够适配常用的密封件与轴承安装要求，防止运行过程中出现润滑脂渗漏或者轴承异常磨损的情况。在安装边界层面，法兰端面的定位止口尺寸与轮毂端的定位凹槽完全匹配，装配时无需额外调整即可保证半轴的回转中心与轮毂回转中心重合，轴身的有效长度经过精准核算，既能够满足悬架跳动过程中的轴向位移补偿需求，又不会出现轴端与差速器内部齿轮干涉的问题，整体结构可以适配多数前置后驱或者四驱车型的后驱动桥布置需求，在日常使用中能够承受大扭矩输出工况下的载荷冲击，同时兼顾传动效率与使用寿命，减少后期维护更换的频次。
