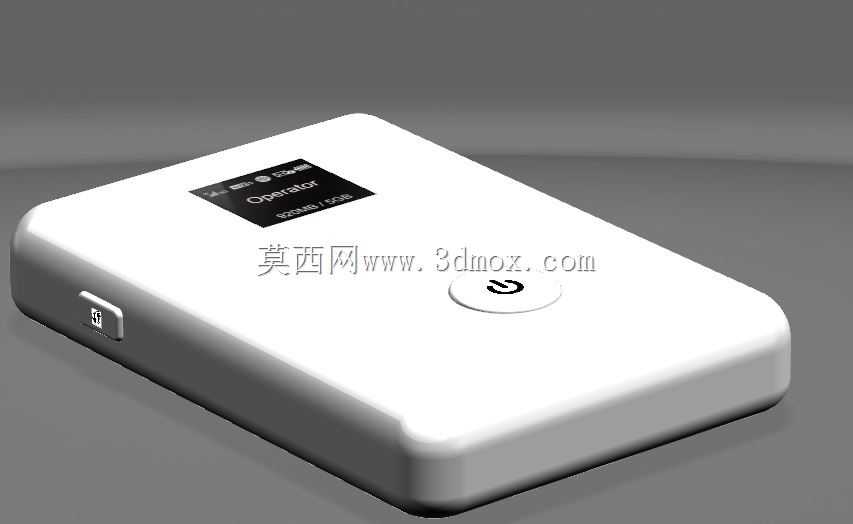

便携式双天线4G混合路由热点设备结构设计

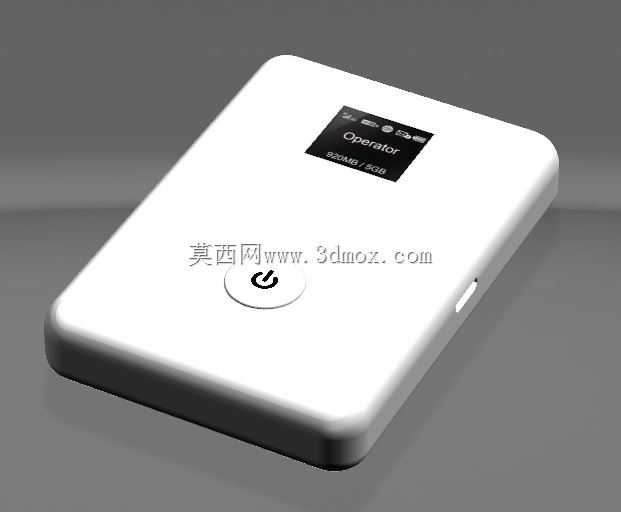

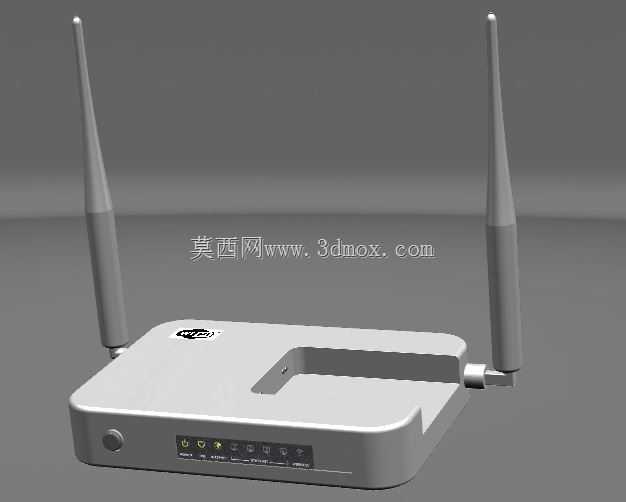

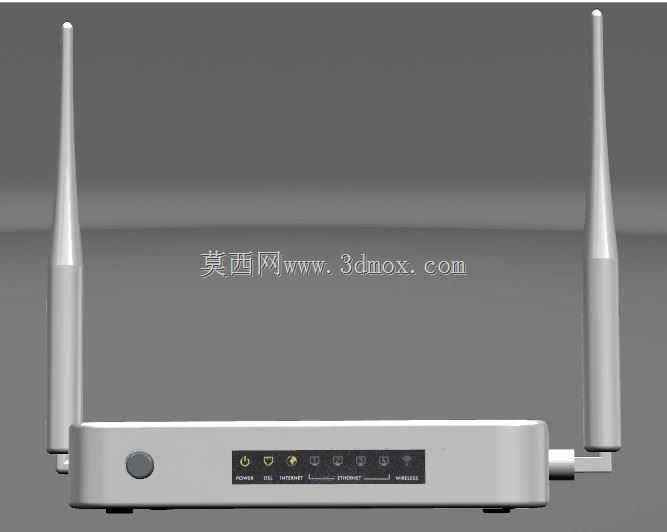

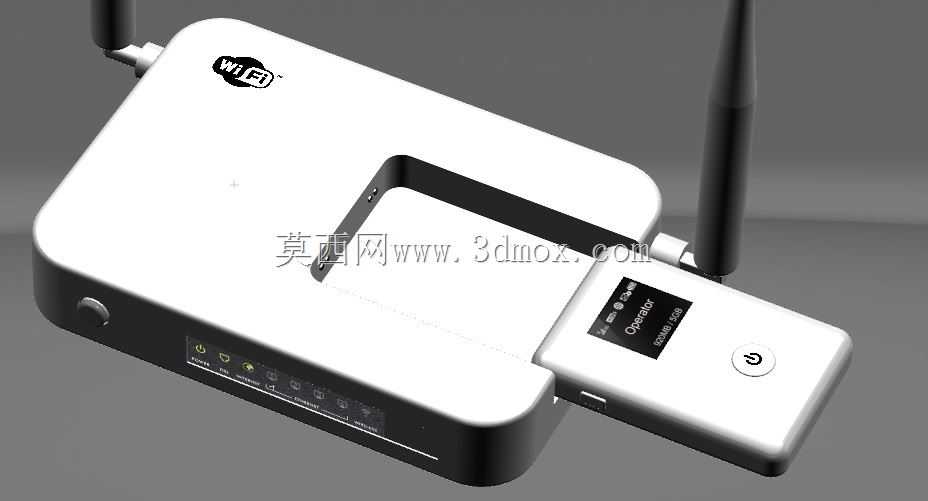

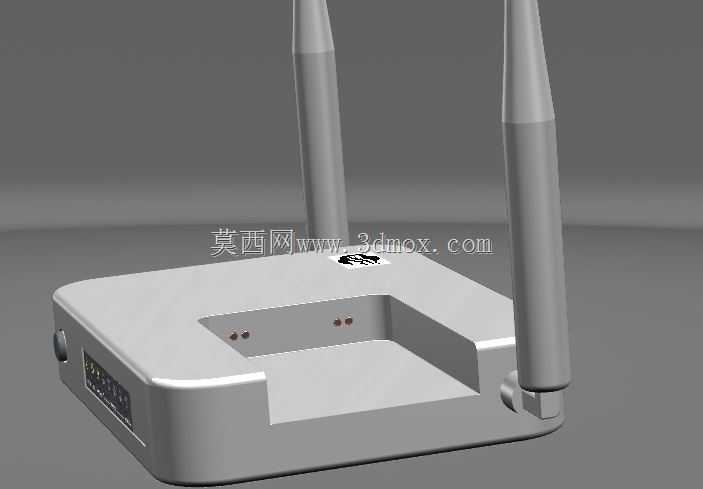

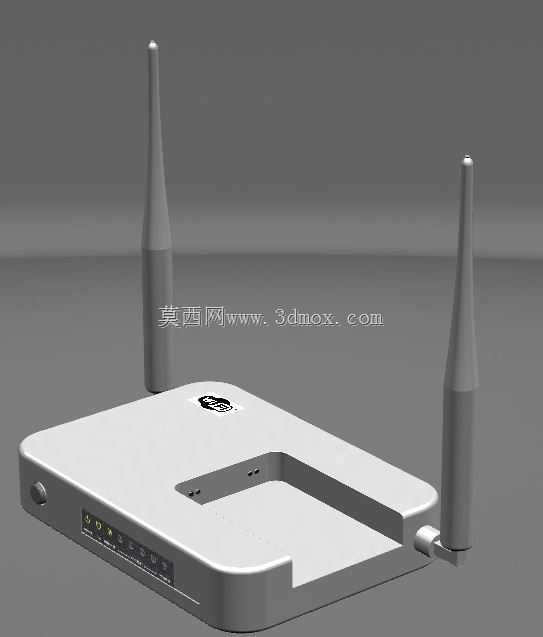

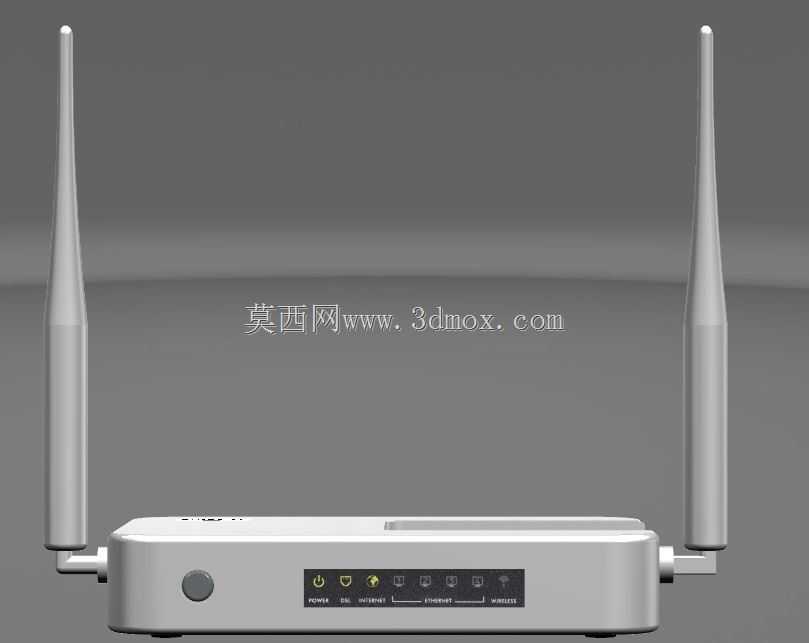

在临时办公组网、户外作业网络覆盖、小型商铺信号补盲这类场景里，单一的入户宽带或者手机热点往往存在覆盖范围有限、接入设备数量不足、长时间运行供电不稳定的问题，这款双天线结构的4G混合路由热点设备，正是针对这类实际使用痛点完成的结构设计。从实际使用的安装边界来看，设备整体采用方正带圆角的薄型壳体设计，壳体长宽控制在单手握持可轻松收纳的尺寸范围，厚度适配常规桌面摆放、墙面挂装两种安装形式，底部预留的防滑胶垫工位可以避免桌面放置时的滑动移位，侧边预留的挂装孔位也能满足墙面固定时的安装需求，不会占用过多的作业面空间。设备外置的两根高增益天线采用可弯折转动的铰接结构，在实际部署时可以根据现场的信号遮挡情况调整天线的俯仰角度，最大化提升4G信号的接收灵敏度，同时天线的转动阻尼经过匹配设计，调整角度后可以自行保持姿态，不会因为轻微晃动出现角度偏移。壳体正面预留的状态指示灯开孔位置经过排布优化，用户站立在设备前方时可以直观观察到网络连接、信号强度、设备运行的状态，不需要俯身凑近查看。侧边的接口区域做了内凹式的结构设计，既可以避免外接电源、网线的插头突出过多影响摆放，也能在设备意外跌落时对接口形成一定的防护，减少插接口受冲击损坏的概率。设备内部的腔体划分上，将4G通讯模组、WiFi射频模块、电源管理模块做了分仓隔离，避免不同模块之间的电磁干扰影响信号稳定性，同时预留的散热通道可以将长时间运行产生的热量通过壳体的散热缝隙自然导出，不需要额外加装散热风扇，降低设备运行的噪音与故障点。除了基础的路由转发、WiFi热点覆盖功能之外，设备内部预留的充电管理电路空间，可以在接入外部电源时同时为外接的便携数码设备提供供电输出，满足小型作业场景下多设备同时供电的需求，不需要额外布置多套充电适配器。在结构细节的处理上，壳体的上下盖采用卡扣加螺丝的组合固定方式，既可以保证日常使用时的壳体连接强度，后期维护拆解时也不需要破坏壳体结构，天线与壳体连接的位置做了密封胶圈的预留工位，在日常多尘、少量溅水的使用场景下可以提升设备的环境适应能力，避免灰尘、水汽从天线铰接缝隙进入设备内部影响电路稳定性。
