工业管道轴流排气扇带电机组件结构

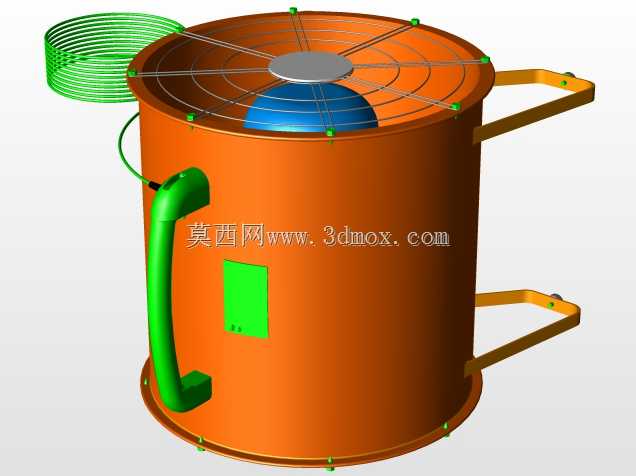

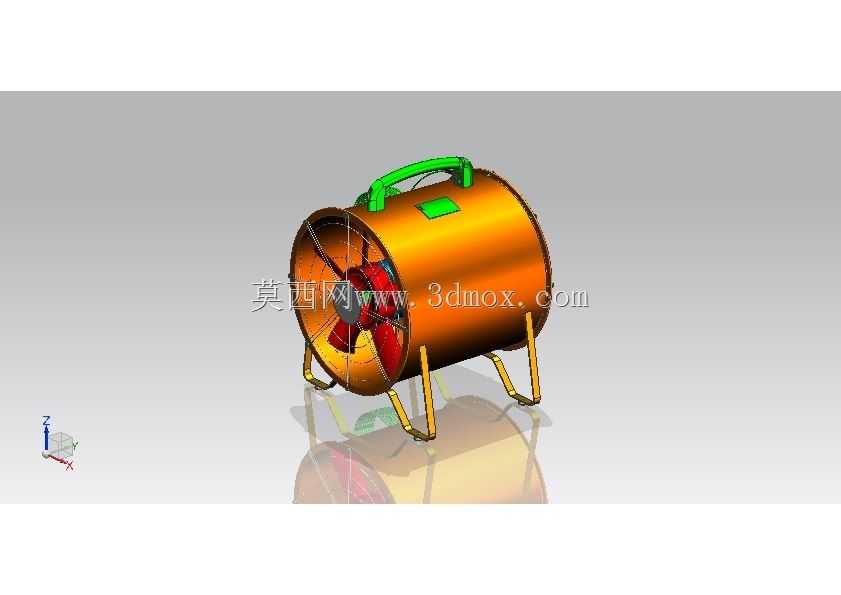

这款轴流式排气扇组件主要面向工业厂房通风换气、设备舱散热排风、小型密闭空间空气置换等场景设计，可直接适配常规圆形通风管道接口，也可独立安装在墙面开孔位置完成空气定向输送。整套组件将驱动电机与轴流风轮直接同轴连接，省去了传统皮带传动的冗余结构，既降低了运行过程中的传动损耗，也减少了后期维护需要调整皮带张紧度、更换磨损传动件的工作量，整体运行稳定性更适配长时间连续排风的工况需求。

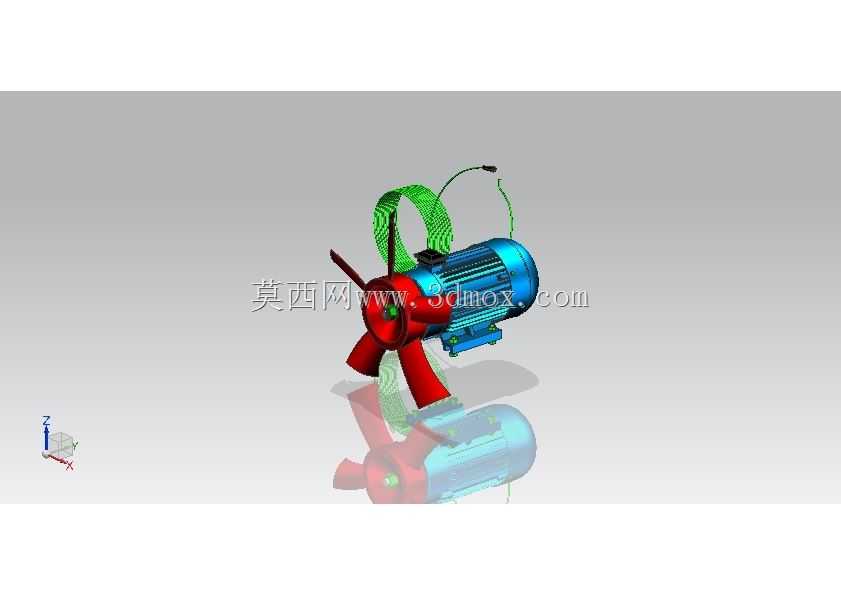

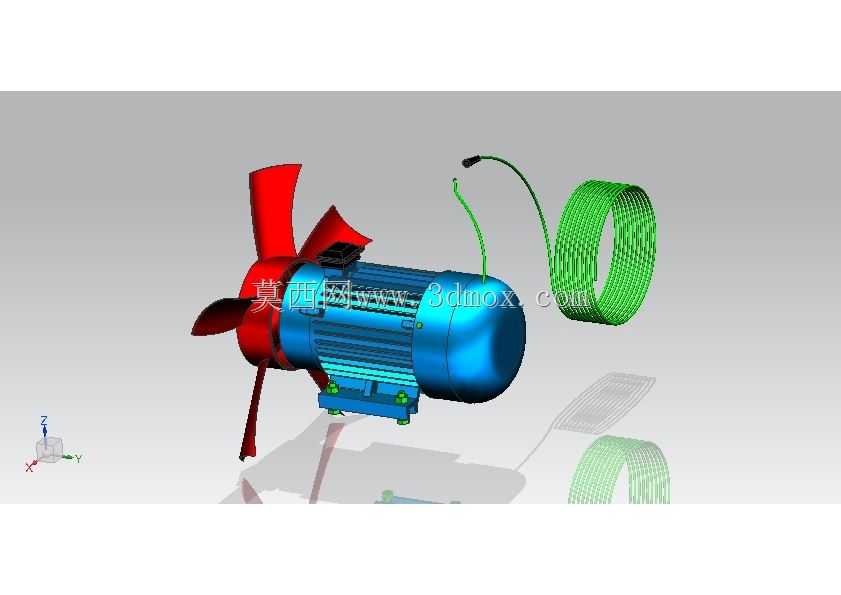

从功能设计来看，风轮采用大扭角前倾式叶片构型，叶片曲面经过流体力学优化，在相同转速下能够推动更大体积的空气流动，同时叶片边缘做了流线型修型处理，可有效降低高速旋转时的气流紊流噪音，避免排风作业时产生尖锐的风切声影响周边作业环境。驱动电机采用全封闭铸铁外壳结构，外壳表面排布有密集的轴向散热筋，能够在设备运行时快速将绕组产生的热量传导到外部空气中，即使在空气含尘量较高、湿度偏大的工业环境中，也能避免外界杂质进入电机内部造成绕组短路、轴承卡滞等故障。电机尾部预留的接线端配套有防护型出线护套，外接的供电线缆带有柔性防护层，可避免安装布线时线缆弯折破损，同时适配常规工业供电回路的接线规范。

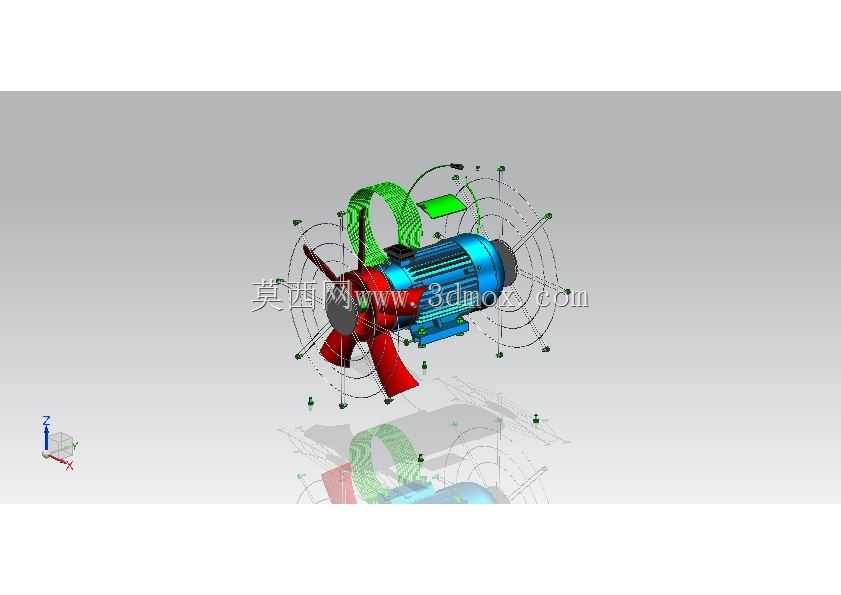

在安装边界设计上，电机底部设置了标准化的安装脚座，脚座上预留的固定孔位匹配通用风机安装支架的孔距参数，安装时不需要额外定制转接支架即可完成固定；风轮与电机输出轴采用键连接加锁紧顶丝的双重固定结构，可避免高速旋转时风轮出现轴向窜动、径向偏摆的问题。整套组件的轴向安装尺寸紧凑，不会占用过多通风管道内部的通流空间，风轮外径与常规工业通风管道的内径匹配公差控制在合理范围，安装时不需要额外做变径转接即可保证气流密封效果，减少排风过程中的漏风损失。设备运行时的气流方向沿电机轴向直线输送，可根据实际安装需求调整接线相序改变风轮转向，实现排风或者送风的功能切换，适配不同场景下的空气流向需求。
